可调扇区限位调节片结构设计

项目分类:通用五金配件 发布时间:2021-12-10 ID:452935
  • 可调扇区限位调节片结构设计

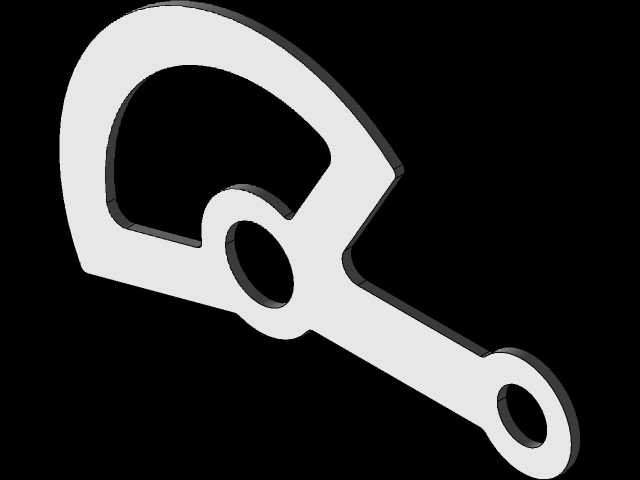

  这款可调扇区构件,常被应用在角度调节类工装、小型手动锁止机构、工位定位装置的传动链路中,作为角度限位与行程调节的核心承载件使用。从实际工况适配来看,这类构件多采用薄板冲压或线切割成型工艺加工,整体为等厚度片状结构,厚度通常根据承载扭矩需求在1.5mm到5mm区间选取,适配不同的手动调节载荷场景。构件的外形轮廓采用大弧面扇区主体加延伸臂的结构设计,扇区部分的弧形内轮廓与外轮廓做了同心度公差约束,保证在绕固定销轴转动时,扇区边缘不会与周边配合件发生卡滞,转动过程的轨迹精度可控制在0.1mm以内,满足常规工装定位的精度要求。构件上共设置两处圆形安装孔,靠近扇区根部的孔位为固定铰接孔,用于穿装定位销轴,作为整个构件的转动支点,

  孔内壁做了去毛刺处理,可直接配套铜套或自润滑衬套使用,降低反复转动带来的磨损;延伸臂末端的孔位为驱动连接孔,用于连接拨杆、拉索或者调节旋钮,将外部的调节作用力传递到构件上,带动扇区部分绕支点转动,实现扇区遮挡范围的调整,也就是可调扇区的核心功能。设计过程中,扇区的开口角度经过反复校核,可覆盖0到60度的常用调节区间,能够满足多数工位挡停、角度限位的行程需求,构件的外轮廓所有转角处都做了R2以上的圆角过渡,既避免冲压加工时出现应力开裂问题,也能防止安装调试过程中锐边划伤操作人员。从安装边界来看,构件转动时的最大外廓回转半径不超过120mm,安装时只需保证铰接孔位的同轴度,预留出延伸臂的摆动空间即可,不需要额外设计复杂的避让结构,

  适配性较强。在实际使用中,这类构件常配套扭簧使用,实现调节后的自动复位,也可以在扇区边缘开设定位卡槽,配合弹珠螺丝实现多档位的角度锁定,广泛应用在小型手动工具、设备舱门限位、工装夹具档位调节等场景,结构简单可靠,加工成本低,维护更换便捷,不需要复杂的装配工艺即可完成安装调试。
