可调式桌架支撑连接件结构设计

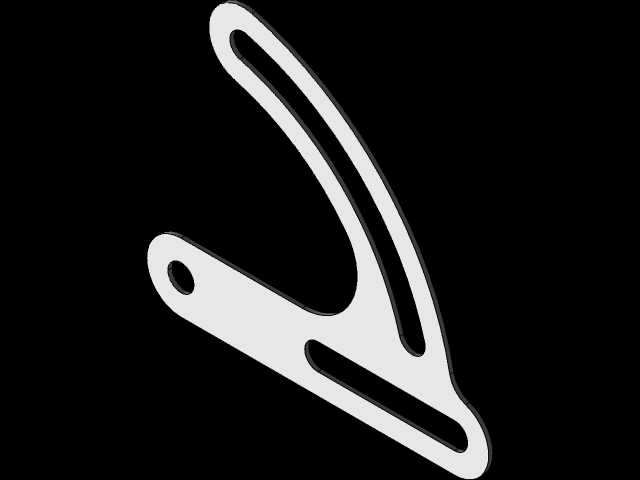

　　这款可调式桌架支撑件，是面向可调节高度、可变换支撑角度的桌类产品开发的核心连接构件，日常在升降桌、折叠学习桌、便携露营桌、工位可调辅助桌台等场景中承担支撑受力与位置调节的核心作用，区别于固定式桌架的焊接或硬连接结构，该构件通过自身的长槽导向结构实现支撑角度与安装位置的无级调整，能适配不同使用场景下的桌板高度、倾斜角度需求，比如绘图场景下可调整桌板倾斜角度适配绘图视角，站立办公场景下可调整支撑高度适配不同身高使用者的肘部支撑高度，露营场景下可通过调整支撑角度适配不平整的地面，保证桌板始终处于水平稳定状态。从结构设计逻辑来看，构件整体采用冲压成型的平板式结构，主体轮廓为弧形过渡的异形板件，一端设置圆形安装孔，

　　用于与桌架的固定支腿做铰接连接，作为整个调节动作的旋转支点，孔位公差按照间隙配合设计，保证铰接转动时无卡滞，同时配合防松垫圈可避免长期使用后的铰接松动；构件上设置两条不同走向的长条形滑槽，一条沿构件弧形轮廓延伸，用于匹配桌板支撑横梁的位置调节，另一条沿构件下端直线段延伸，用于与下部支撑腿的锁止结构配合，两个滑槽的宽度统一按照常用的M6锁紧螺栓尺寸设计，槽边做了去毛刺倒角处理，避免螺栓滑动时出现卡滞或者划伤螺栓镀层的问题。从安装边界来看，构件整体厚度适配常规1.5-2mm厚度的冷轧钢桌架型材，安装时铰接端的圆孔与支腿端的预制圆孔同轴对齐，穿入铰接螺栓后预紧不锁死，待调整到所需角度与高度后，将两个滑槽内的锁紧螺栓滑动到对应位置，

　　拧紧螺母即可完成锁止，整个调节过程无需额外专用工具，徒手配合普通扳手即可完成操作。构件的弧形轮廓并非随意设计，而是经过受力仿真优化，在调节到最大支撑角度时，构件的受力集中区域刚好对应弧形段的加厚应力分散区，避免长期承重出现构件变形或者断裂的问题，同时弧形边缘做了大圆角过渡，没有尖锐棱角，避免安装和调节过程中划伤操作人员。在实际选型适配时，该构件可直接替换同类型的固定式桌架连接片，不需要对原有桌架的主体结构做大幅改动，仅需要在对应支腿和横梁位置预制对应尺寸的安装孔即可，适配的桌板承重范围在30kg以内，可满足日常办公、学习、户外露营的常规桌台使用需求，构件表面可根据桌架的整体配色做喷塑、镀锌或者电泳处理，适配不同风格的桌架外观设计。
