带安装法兰的鸭尾式快锁夹持构件

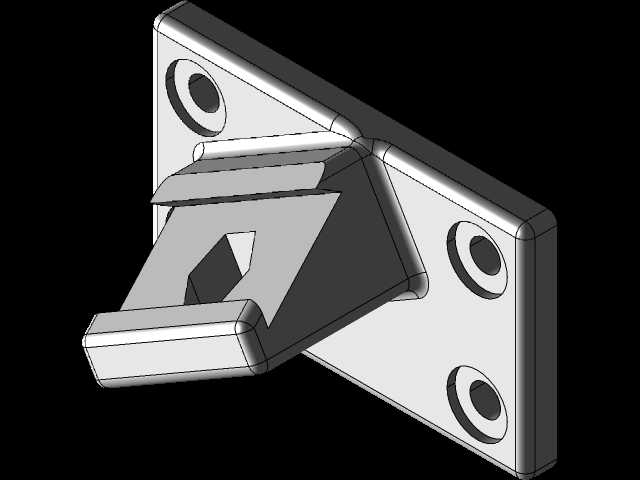

　　这类鸭尾式夹持构件常被用在工业设备舱门、工装夹具快换工位、自动化线旁的物料定位场景中，核心作用是通过楔形卡合结构实现无工具快速锁紧与解锁，相比螺纹旋紧的固定方式，单次操作耗时能压缩到一秒以内，适合需要频繁开合、重复定位的工位。从结构设计来看，构件采用一体化成型思路，安装基座为带三个沉头孔的方形法兰板，沉孔设计可以让安装螺栓的头部完全没入板面，不会突出干涉夹持动作，法兰板边缘做了R角过渡，既避免安装时划损操作人员手部，也能减少应力集中，提升长期受载下的结构强度。夹持工作端采用鸭尾式楔形开口，开口内侧做了对称的卡槽结构，当对接的卡舌推入开口时，楔形面会引导卡舌自动对中，随着推入行程增加，卡合面的正压力逐步提升，最终实现无间隙锁紧，

　　不会因为设备运行的振动出现松脱。设计时特意在夹持臂与法兰基座的衔接位置做了加厚三角加强筋，这个位置是整个构件受载时的应力集中区，常规无加强筋的结构在反复承受插拔冲击力时，容易在根部出现疲劳断裂，加厚加强筋后可以将载荷均匀分散到整个法兰板面，大幅提升构件的循环使用寿命。安装边界上，法兰板的三个安装孔呈等腰三角形排布，这种排布方式相比两孔安装能提供更好的抗扭转性能，不会因为侧向受力出现构件偏转，安装时只需要在配套的安装面上加工对应位置的三个螺纹孔，就能完成构件固定，不需要额外加工定位销孔，法兰板与夹持臂的垂直精度控制在0.1mm以内，能保证卡合后对接面的平行度，避免出现偏载磨损。实际选型时，这类构件常被用在设备防护门的快速锁紧、

　　检测工装的工件快速压紧、物流周转箱的箱盖锁止等场景，相比传统的搭扣锁，鸭尾夹的卡合行程更长，允许对接件存在一定的尺寸公差，哪怕对接的卡舌存在0.5mm以内的位置偏差，也能顺利导入卡合，降低了配套零件的加工精度要求，能有效降低整套机构的加工成本。构件的外露棱边全部做了倒钝处理，没有尖锐的毛刺飞边，符合工业设备的安全设计要求，夹持端的开口尺寸经过匹配设计，既能保证足够的卡合深度防止意外脱开，也不会因为行程过长导致操作费力，日常维护时只需要定期在卡合面涂抹少量润滑脂，就能保证长期操作的顺畅性，不需要复杂的拆解保养。
