机械工装用鸭尾夹夹持构件结构设计

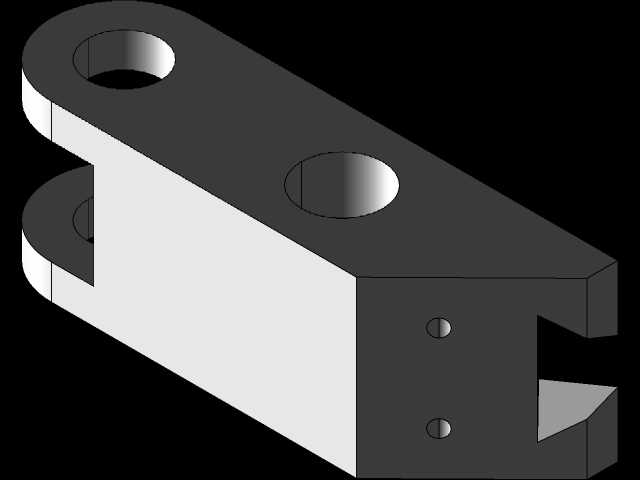

　　这款鸭尾夹构件多用于工装夹具的末端夹紧工位，在小型零件加工定位、装配线工件固定、检测工位工件夹持场景中十分常见，区别于普通平口钳的大夹持行程，这类鸭尾夹更适合小尺寸工件的快速夹紧，尤其是在薄壁件、小型冲压件的铣削、钻孔工序中，能在保证夹紧力的同时避免工件被夹变形。从结构设计来看，构件主体采用长条形块状基体，上端设置两个同轴光孔，用于穿装铰接销轴，实现夹体的开合转动，基体中部的通孔用于安装压紧调节螺钉，可根据工件厚度调整夹紧行程，下端的叉形开口是核心夹持工作面，开口内侧做了斜角切削处理，能在夹紧时形成楔形自锁效应，即便受设备振动影响也不会出现松脱问题，侧面的两个螺纹孔用于安装锁紧顶丝，在夹紧行程调整到位后锁死调节件位置，

　　避免加工过程中出现位移。设计时优先考虑了安装边界的适配性，基体的厚度尺寸适配常规工装基板的安装槽宽度，上端铰接孔的中心距与市面通用的夹座安装孔位完全匹配，不需要额外做转接件就能直接替换原有老旧夹头，下端夹持开口的深度控制在常用小型工件的夹持厚度范围内，不会出现夹空或者夹持行程不足的问题。在实际使用中，这类鸭尾夹常搭配小型气缸或者手动偏心压杆使用，相比螺纹直压的夹紧结构，它的开合角度更大，工件取放的操作空间更充足，操作人员在上下料时不需要大幅度挪动夹具位置，能有效缩短单件装夹的辅助时间。夹持工作面没有做滚花处理，而是保留了平整的加工面，针对表面要求高的工件，可以在夹持面粘贴铜皮或者聚氨酯垫片，避免夹伤工件表面，

　　基体的棱边全部做了倒角处理，没有尖锐的毛刺飞边，安装调试时不会划伤操作人员的手部，也不会在穿装销轴时出现卡滞问题。从受力角度分析，构件的受力集中区域在中部螺钉孔与下端叉形开口的衔接位置，设计时在该位置做了加厚处理，没有出现壁厚突变的结构，能有效分散夹紧时的应力，避免长期反复受力出现裂纹，铰接孔的内壁做了高光洁度处理，销轴转动时的摩擦阻力更小，长期开合使用也不会出现严重的磨损旷量，能保持稳定的夹持精度。
