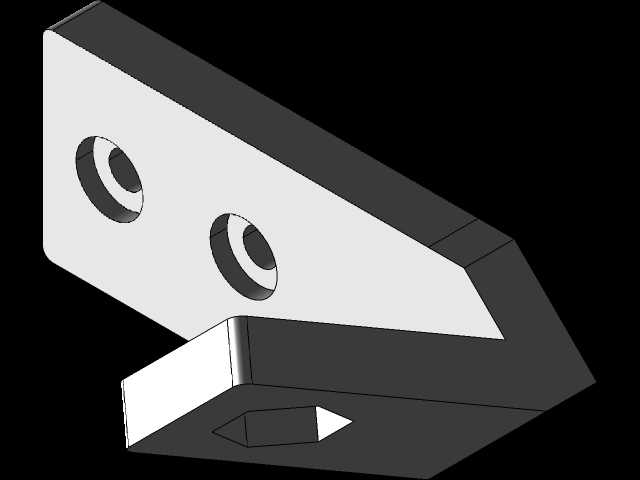

带双安装孔六角槽定位支撑支架

　　这款带六角槽的支撑支架，在工装夹具、非标自动化生产线的定位工位上十分常见，主要承担工件侧向支撑、定位挡停以及辅助压紧的功能，很多小型装配工位、检测工位的载具上都会用到这类结构件。从结构设计来看，支架主体采用折角式构型，上半段为平直安装面，开设两个同轴通孔用于穿装固定螺栓，安装时可根据工位布局选择单孔固定或双孔锁止，双孔设计能有效避免支架受侧向力时发生转动偏移，安装面的平面度公差可控制在0.05mm以内，保证与安装基面的贴合度，不会出现安装翘曲导致的定位偏差。下半段的折角结构向外延伸，端部开设内六角槽，这个槽位并非用于穿装螺栓，而是用来嵌入六角头定位销或者压紧块的六角端头，避免配套的定位元件在受力时发生跟转，

　　很多需要频繁更换定位头的快换工位，这种六角槽结构能大幅减少换型调整的时间，不需要额外增加防转销结构，集成化的设计也减少了零件数量，降低装配累计误差。设计这类支架的时候，首先要确认安装边界，上半段安装面的孔距需要匹配常用的铝型材安装槽间距，两个安装孔的孔径适配M6规格的内六角螺栓，孔边到支架侧边的距离保留足够的壁厚，避免螺栓锁附时出现应力开裂，折角处采用圆弧过渡而非直角清根，一方面是减少铣加工时的应力集中，另一方面也能避免折角处与其他相邻零件发生干涉。支架的整体厚度根据受力场景选择，常规轻载定位场景下8mm厚度即可满足刚性要求，若用于冲压工位的挡停，可适当加厚到12mm，六角槽的深度控制在5mm左右，既能保证六角端头嵌入后的防转效果，

　　又不会过度削弱支架端部的结构强度。实际应用中，这类支架常搭配等高螺栓、压缩弹簧组成浮动支撑结构，六角槽内嵌入带六角头的顶销，弹簧提供顶持力，工件放置到位后顶销回缩，支架本体承担硬限位作用，在小型电子零件装配、五金件冲压上下料、注塑件取出定位等场景都能适配，不需要定制复杂的一体成型支座，单独加工该支架即可搭配标准件完成工位搭建，后期维护更换也十分便捷，只需要拆卸两个安装螺栓就能完成替换，不需要拆解整个工位的其他构件。
