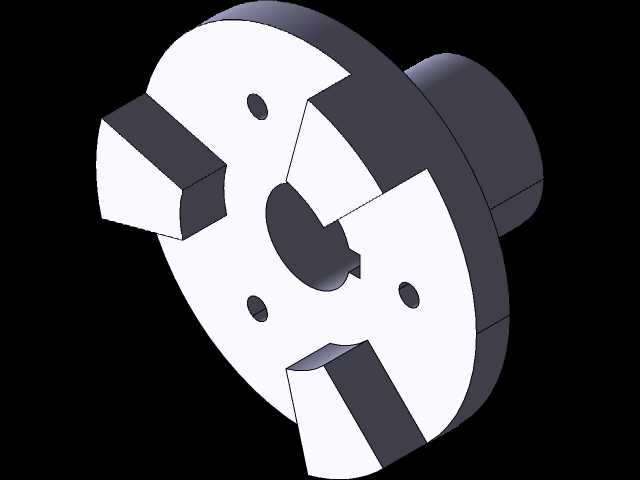

带凸台三槽式法兰连接安装座结构

　　这类带凸台的三槽式法兰安装座，常应用在中小型传动设备的轴端连接环节，比如轻工输送线的动力端、小型机床的进给轴输出端、自动化专机的工位回转机构中，承担轴系与外部执行件的扭矩传递、轴向定位以及周向防转功能。从结构设计来看，主体采用圆盘加单侧同轴凸台的构型，圆盘端面上均匀分布三个通槽，槽型为矩形直槽，槽的侧壁与底面垂直度控制在IT7级精度范围内，主要用于和外部构件的凸爪配合，实现大扭矩传递的同时，还能预留一定的安装对中余量，避免过定位导致的装配卡滞。圆盘上另外设置三个均匀分布的光孔，孔位与三槽呈交错排布，用于穿装紧固螺栓，将安装座整体固定在设备的基体墙板上，光孔的孔径比配套螺栓大0.2mm，方便装配时微调位置，抵消墙板安装孔的位置度误差。

　　单侧的凸台为圆柱结构，与圆盘端面保持垂直，凸台外圆与圆盘同轴度控制在0.02mm以内，凸台中心开设带键槽的通孔，用于与动力输出轴配合，键槽采用普通平键槽构型，能够传递额定范围内的静扭矩与短时冲击扭矩，凸台的外圆则用于和外部构件的内孔配合，实现径向定位，保证连接后的回转精度。设计时充分考虑了安装边界，圆盘的外径尺寸适配常规100-150mm规格的安装面，凸台的伸出长度根据配套构件的安装深度确定，既不会因为过长导致与其他部件发生运动干涉，也不会因为过短导致定位长度不足、连接刚性下降。三槽的槽深经过受力校核，在传递额定扭矩时槽根的弯曲应力处于材料许用应力范围内，槽口做了微小的倒角处理，方便装配时凸爪顺利导入，同时减少槽口的应力集中，

　　避免长期交变载荷下出现裂纹。这类零件的材质一般选用45号钢，表面做发黑处理提升防锈能力，配合面根据使用要求可做高频淬火提升耐磨性，在实际使用中，相比普通的平键连接法兰，这种三槽配合的结构能够传递更大的扭矩，同时拆装更加方便，不需要额外的轴向锁紧结构就能实现可靠的轴向定位，在需要频繁拆装更换执行件的工位上，能够大幅减少设备维护的停机时间。
