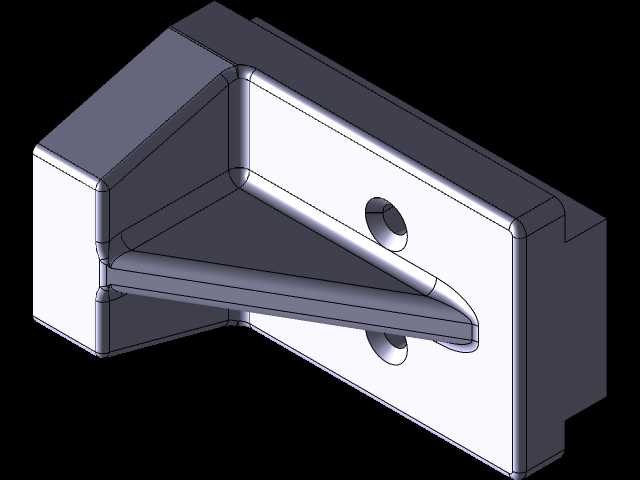

带加强筋直角安装L型机械支撑固定座

　　这款L型直角支撑固定座，是工业设备机架搭建、工装夹具定位场景中十分常用的结构连接件，日常在自动化生产线的型材框架拼接、小型设备的壳体与机架连接、检测工位的挡停机构安装位都能见到这类结构的身影。从结构设计来看，两个互相垂直的安装面分别承担不同方向的载荷传递，垂直面可贴合设备立柱或型材立面，水平面承托待固定的功能组件，两个安装面之间设置的一体化斜向加强筋，是整个零件的核心受力优化结构，能够在不额外增加零件整体壁厚的前提下，大幅提升直角连接处的抗弯折能力，避免设备长期运行过程中受交变载荷、冲击载荷作用出现连接位变形、角度偏移的问题。零件的两个安装面上均预留了同轴的沉头安装孔，孔位做了沉头处理，安装时螺栓头可完全沉入零件表面以下，

　　不会突出安装面干涉待固定组件的贴合，保证连接面的完全贴合度，减少装配应力集中。零件的所有棱边都做了圆角过渡处理，一方面是消除加工过程中产生的锐边毛刺，避免装配人员操作时被划伤，另一方面圆角结构能够分散应力集中点，提升零件的抗疲劳强度，在长期受振动的工况下不会从棱边位置萌生裂纹。从安装边界来看，零件的垂直安装面外侧设置有定位凸台，装配时凸台可卡入型材的预设槽位内，无需额外调整定位即可快速找准安装位置，降低装配时的对位难度，水平面的边缘做了小幅的让位切边，当安装位置临近其他组件时，可避免与相邻零件产生装配干涉。这类支撑座通常采用铝合金或碳钢材质加工，根据使用场景的载荷需求选择对应材质，铝合金材质的型号多用于载荷较小的检测设备、

　　电子组装生产线框架，碳钢材质的型号则用于冲压设备上下料工位、重型物料输送线的导向组件固定位，能够承受更大的冲击载荷。设计这类零件时，需要重点核算加强筋的厚度与两个安装面的厚度比例，通常筋厚取安装面壁厚的0.7-0.8倍，既保证加强效果，又避免注塑或铣削加工时出现壁厚不均导致的缩痕、变形问题，同时安装孔的中心距需要匹配常用工业铝型材的孔位标准，保证零件具备良好的通用性，可直接替换同规格的标准支撑件使用，无需重新加工适配孔位。
