十字轴式万向联轴器结构设计方案

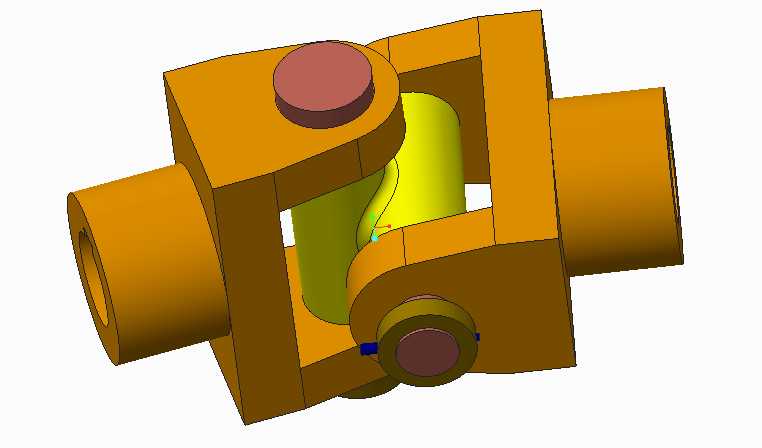

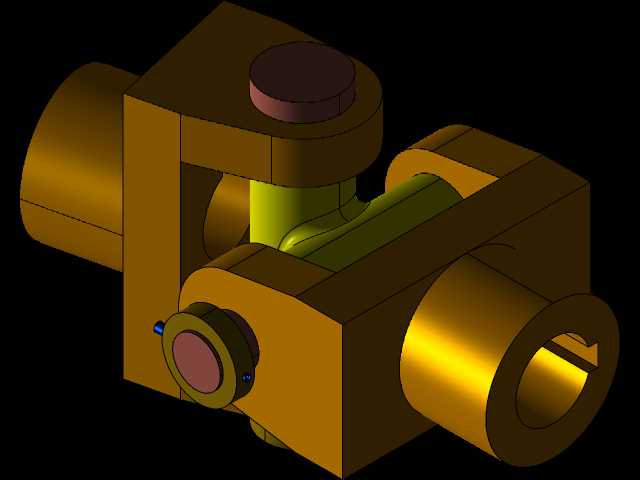

　　在各类需要补偿两轴间角度偏移、径向偏移的传动场景中，万向联轴器是应用极广的轴系连接件，从冶金设备的轧机传动线，到工程机械的动力传输路径，再到轻工机械的进给机构，只要存在两轴无法保证严格同轴、或者工作过程中轴系相对位置会发生动态偏移的工况，都能见到这类部件的身影。这款十字轴式万向联轴器的结构设计，核心围绕大角度偏斜补偿能力展开，中间十字轴作为核心传力构件，两端分别与两个叉形接头铰接，铰接副采用销轴与轴套配合的结构，能够在两轴夹角达到常规允许范围时，依然稳定传递扭矩，不会出现卡滞或者传动失效的问题。从安装边界来看，两端的轴头采用标准的圆柱轴孔设计，可根据实际匹配的轴径调整配合公差，安装时仅需要将两端轴孔分别与主动轴、从动轴完成轴向定位，

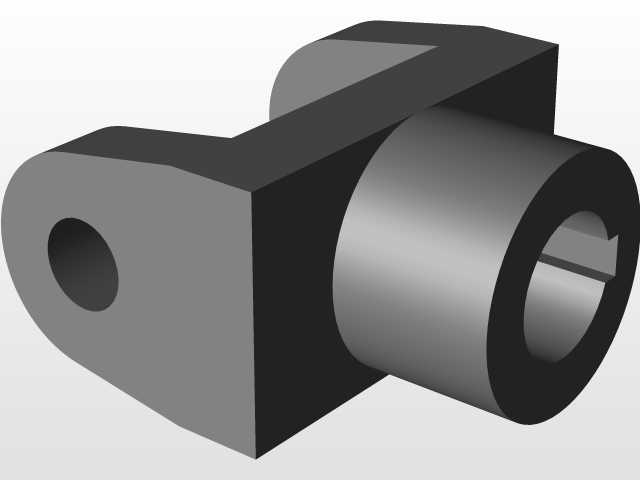

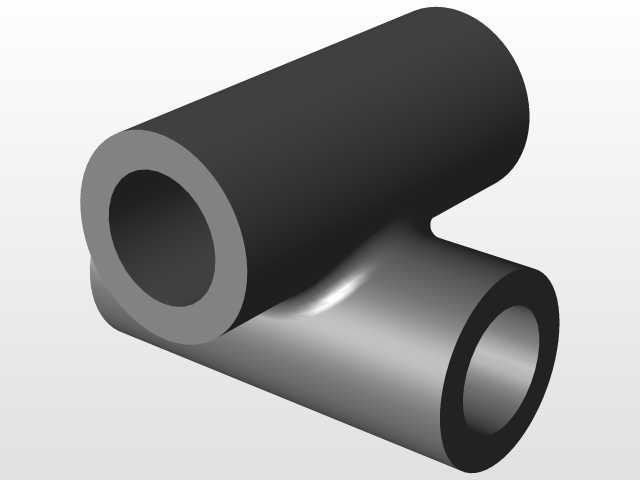

　　通过键连接传递扭矩即可，不需要额外设计复杂的安装基座，适配性较强。设计过程中优先考虑了传动过程中的受力均匀性，叉形接头的叉臂采用等强度结构设计，在保证铰接部位足够支撑刚度的前提下，尽可能削减非受力区域的材料冗余，既控制了整体重量，也避免了转动过程中不必要的惯量增加。十字轴的四个轴颈采用对称布局，保证两个方向的铰接转动自由度互不干涉，转动过程中销轴部位的受力能够均匀分散到叉臂的支撑面上，减少局部应力集中的风险。实际使用中，这类联轴器可以在两轴存在较大角向偏差的情况下持续工作，不需要额外加装补偿装置，相比刚性联轴器，它能够吸收安装过程中产生的同轴度误差，也能适应设备运行过程中因为机架变形、振动带来的轴系位置偏移，

　　大幅降低轴系两端轴承的附加载荷，提升整套传动系统的使用寿命。在外形尺寸的把控上，整体结构的最大回转半径经过反复校核，保证在最大允许偏角转动时，不会和周边的机架、管线等部件发生运动干涉，两端轴头的轴向定位尺寸也预留了标准的紧固件安装空间，方便现场装配时的锁紧固定，不需要对配套设备做额外的结构修改。铰接部位的配合间隙设计也经过考量，既保证转动过程的灵活性，不会因为间隙过小出现转动卡涩，也控制了间隙过大带来的传动回差，满足多数中低速传动场景的精度要求。
