鼓式制动器斜刹车安装支座结构设计

项目分类:制动器 发布时间:2021-12-10 ID:452941
  • 鼓式制动器斜刹车安装支座结构设计

  该斜刹车支座属于鼓式制动系统的核心承载连接件,主要应用于轻型载货车辆、低速工程作业设备以及非道路移动机械的轮边制动单元中,承担制动分泵与桥壳安装基准的定位作用,同时传递制动过程中产生的径向与轴向反作用力,是保障制动动作平稳传导的关键结构件。从实际使用场景来看,这类支座多安装在驱动桥或转向桥的轮边内侧,周边需要避让制动鼓内壁、轮辋辐板以及转向拉杆的运动包络,因此在结构设计阶段就需要严格控制安装面的突出高度,避免车辆行驶过程中出现运动干涉。

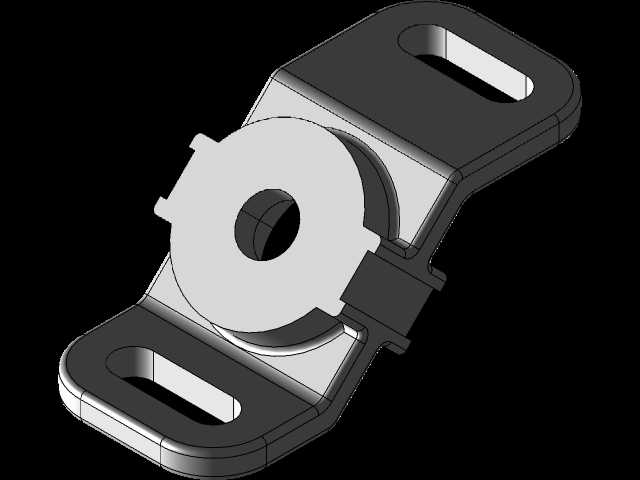

  产品的功能特性围绕制动工况的受力需求展开,中间带定位凸台的通孔用于安装制动凸轮轴或分泵定位销,凸台周边的四个缺口结构是为了适配制动蹄的回位弹簧卡装以及调整臂的限位,避免制动动作过程中相邻零件出现卡滞;两端对称布置的长圆孔为安装固定孔,采用长圆结构而非圆孔,是为了预留一定的安装调整余量,抵消桥壳焊接过程中产生的位置公差,同时也能适配不同磨损程度的制动鼓安装间隙调整需求。支座主体采用弯折式的异形板结构,中间区域做了局部加厚处理,对应制动受力的集中承载区,能够在不额外增加整体重量的前提下提升结构刚性,减少制动过程中的支座形变,避免因支座变形导致的制动跑偏、制动力不足等问题。

  设计思路上优先考虑了装配工艺性与受力合理性,安装面与中间承载凸台采用垂直错位布置,也就是对应“斜刹车”的安装角度,这个角度是匹配制动蹄的张开轨迹设定的,能够让制动片与制动鼓的接触面积最大化,减少局部偏磨。从安装边界来看,两端安装孔的中心距需要与桥壳上的焊接支座孔位严格匹配,长圆孔的长度方向沿制动调整方向布置,安装面的平面度公差控制在0.1mm以内,保证固定螺栓锁紧后不会出现附加应力;中间凸台的同轴度公差需要控制在0.05mm以内,避免凸轮轴转动时出现卡滞,影响制动回位的顺畅性。零件的边缘全部做了圆角过渡处理,既可以减少冲压加工过程中的应力集中,也能避免装配过程中对操作人员造成划伤,同时在长期受交变载荷的工况下,减少裂纹萌生的概率,提升零件的疲劳使用寿命。

  在实际选型匹配过程中,这类支座的尺寸参数需要对应具体的桥型规格,安装面的厚度、凸台的突出高度都需要根据制动分泵的行程以及制动鼓的内径尺寸做适配调整,建模过程中需要同步校核制动蹄在最大张开位置、完全回位位置时与支座的间隙,预留至少3mm的安全间隙,避免制动过程中出现硬接触。
