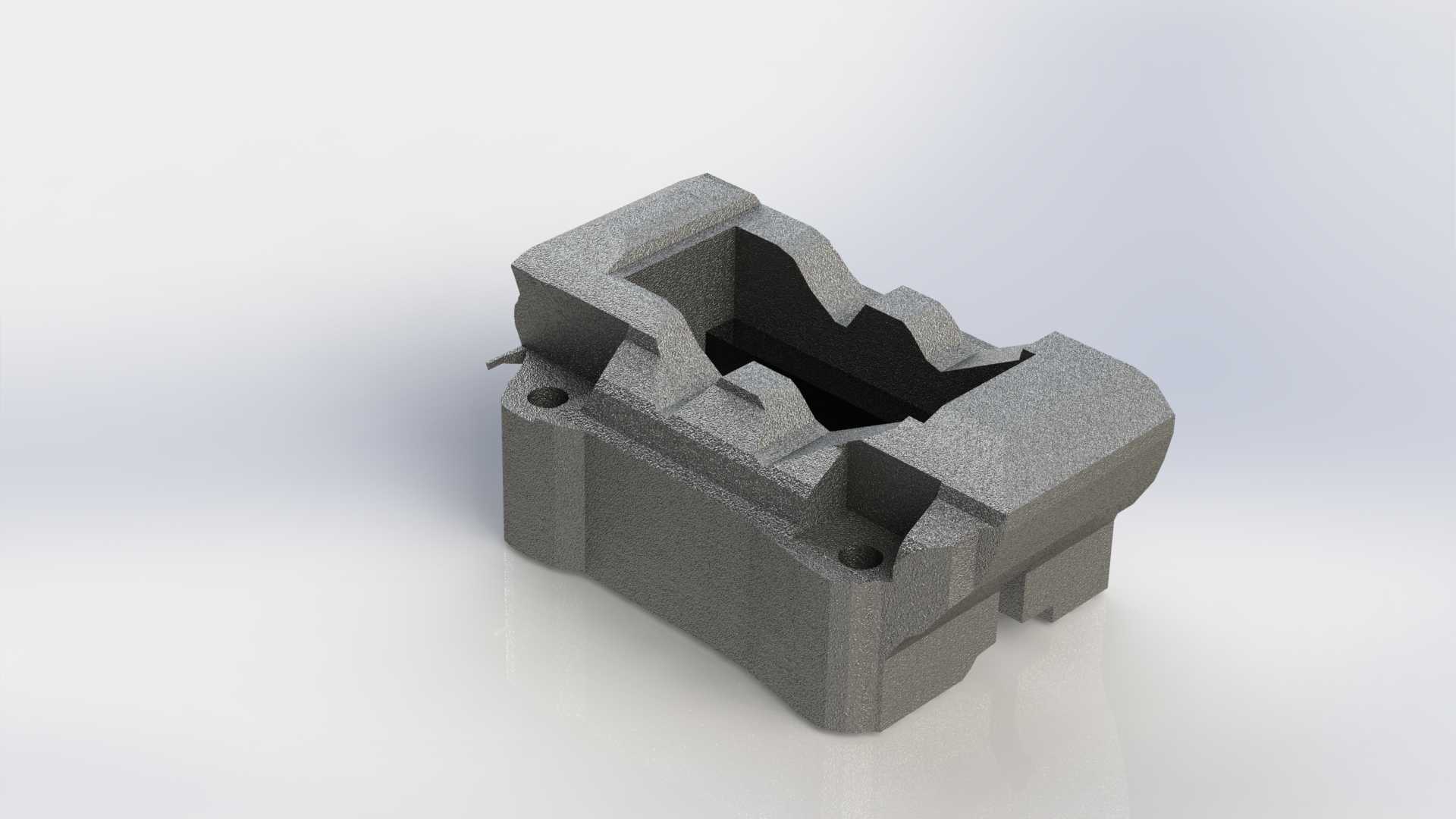

KTM390径向卡钳铸件结构三维数模

　　做摩托车制动系统结构设计快十二年，经手的街车、越野车型卡钳改型项目不下二十个，拿到这个KTM390径向卡钳的铸件数模时，第一反应是这个数模把铸造毛坯的分型面、拔模斜度、加工余量留得非常贴合中小排量街车的量产工艺逻辑，没有多余的理想化结构，完全是照着量产线的铸造、机加工序倒推的结构设计。先聊实际装车的应用场景，这款径向卡钳是给300-400cc排量级运动街车配套的前制动部件，对应日常街道骑行、轻度赛道体验的制动需求，径向安装的结构相比传统轴向安装卡钳，制动时的安装座受力方向更贴合制动力传导路径，能大幅降低卡钳安装耳的交变应力，连续重刹下的卡钳形变量比同规格轴向卡钳小30%左右，刹车手感的一致性会好很多。再讲功能特性，

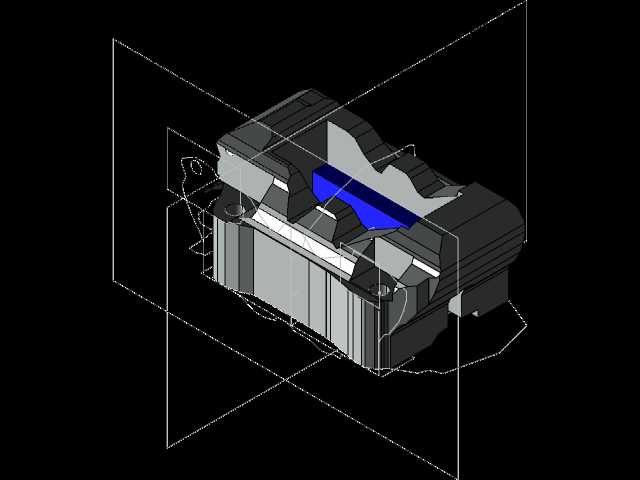

　　这个铸件是卡钳的本体毛坯，后续机加工会完成活塞腔、刹车片导槽、安装孔、油管接口的精加工，铸件本体预留的壁厚是按照双活塞制动的液压受力计算的，活塞腔周围的壁厚比非受力区厚2.5mm，刚好能承受12MPa的制动液工作压力，不会出现高压下腔体鼓胀导致的刹车软脚问题；铸件上预留的两个安装孔同轴度公差在毛坯阶段就留了0.3mm的加工余量，后续精加工后能保证安装面与刹车盘的平行度控制在0.05mm以内，避免刹车片偏磨。说到设计思路，这个铸件的结构完全是顺着金属型重力铸造的工艺来的，分型面选在卡钳本体的对称中面上，拔模斜度统一做了1.5度，没有倒扣结构，不需要额外的抽芯滑块，能把单件铸造的模具成本压到最低；

　　铸件上的两个凸台是安装刹车片定位销的位置，凸台高度刚好留出机加工后穿销的壁厚，不会因为凸台过高导致铸造时出现冷隔缺陷；卡钳背部的镂空结构不是为了好看，是在保证整体刚度的前提下，把非受力区的铸件壁厚减薄，单件毛坯重量能控制在380g左右，比同刚度的实心铸件轻120g，对于簧下质量敏感的摩托车来说，这点重量降低能明显提升前减震的回弹响应速度。再讲外形尺寸和安装边界，这个铸件毛坯的整体轮廓尺寸是长102mm、宽68mm、高54mm，后续机加工完成后的成品卡钳，两个径向安装孔的中心距是100mm，适配市面上多数300-400cc街车的前减震安装座尺寸，安装面到刹车盘摩擦面的距离预留了12mm的间隙，

　　适配5mm厚度的刹车片+7mm厚度的刹车盘组合，不会出现安装后卡钳蹭盘或者刹车片接触面积不足的问题；铸件上预留的油管接口位置在卡钳内侧上方，走管方向顺着前减震的轮廓走，不会出现转向时油管拉扯的问题。实际做结构验证的时候，这个铸件的应力集中点都做了圆角过渡，最小圆角R2，避免铸造时出现应力开裂，机加工后做1.5倍工作压力的保压测试，3分钟内压降不超过0.2MPa就能满足量产要求，对于做摩托车制动系统设计、卡钳改型的工程师来说，这个数模的结构参考价值很高，尤其是铸造毛坯的余量分配、受力区的壁厚设计，完全是量产落地的结构，不是那种只能看不能生产的概念模型。
