直插式继电器配套安装插座结构设计

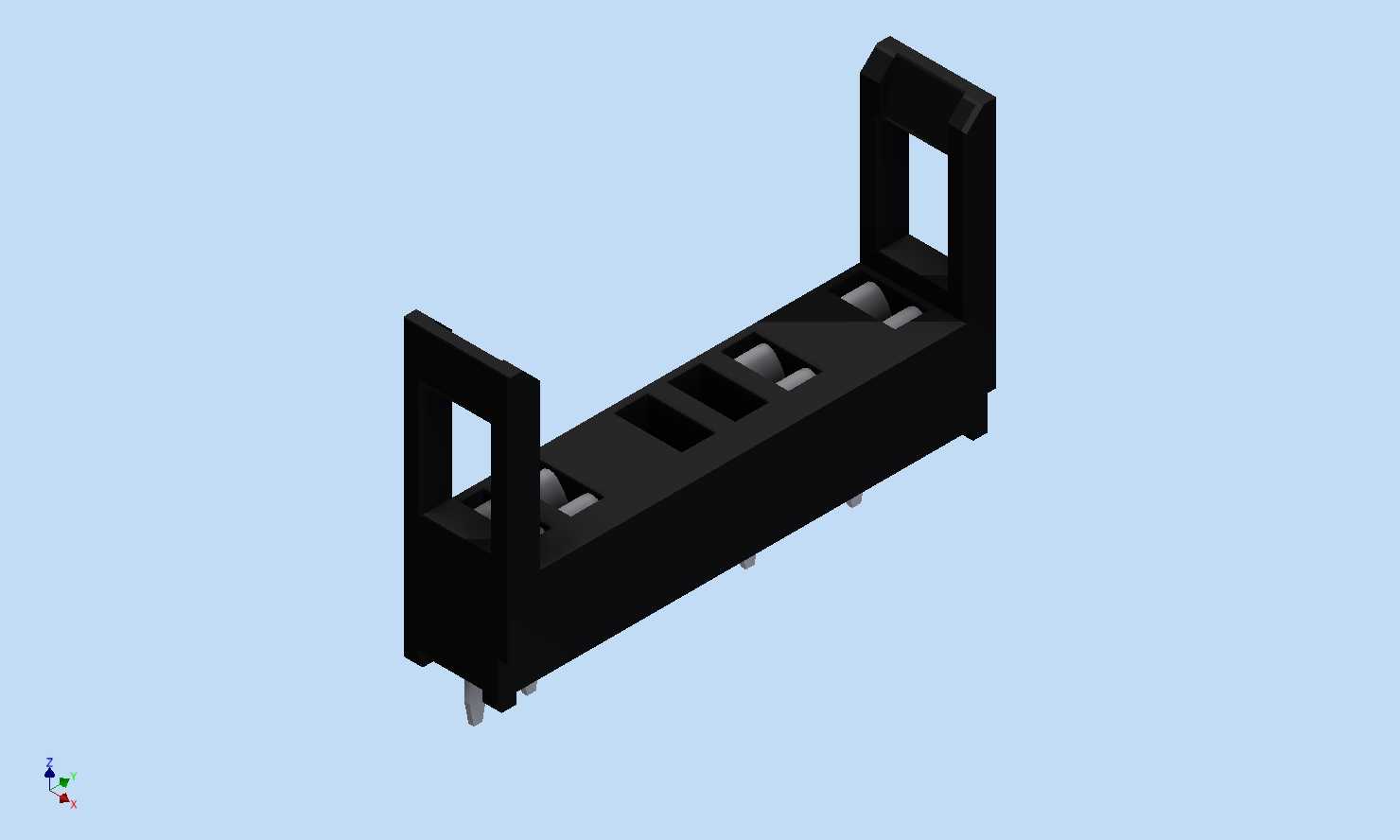

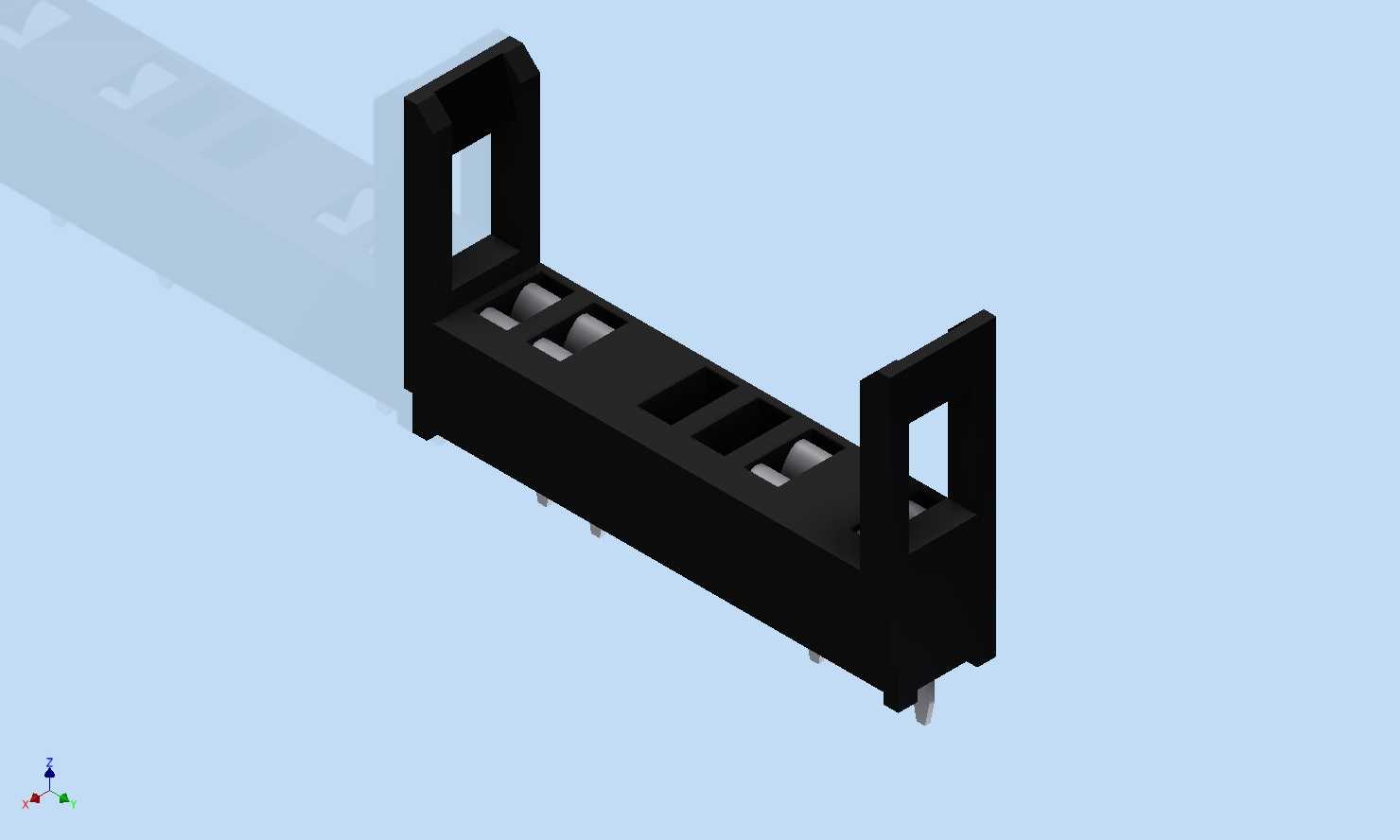

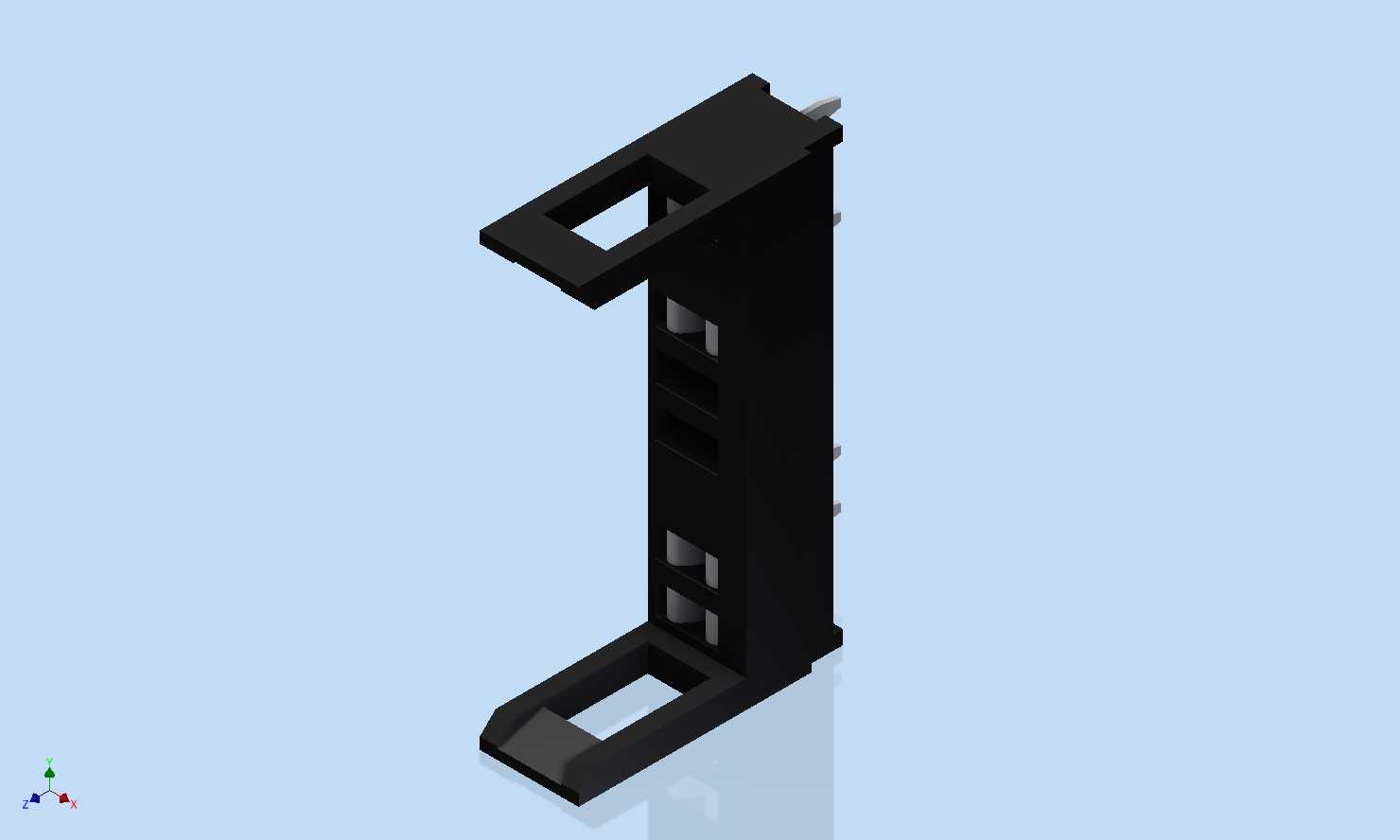

　　这款继电器插座是低压配电回路、工控控制柜内配套小型电磁继电器使用的安装基座，日常在自动化产线控制电柜、楼宇配电回路、小型设备电控箱内都能见到这类部件的身影，核心作用是为继电器提供稳定的机械固定与可靠的电气连接，避免继电器引脚直接焊线带来的拆装维护不便、接线松动脱落等问题。从结构设计来看，整体采用黑色绝缘工程塑料作为基座主体，两侧带镂空的立式安装卡扣是设计的核心功能点，卡扣的内槽尺寸完全匹配对应规格继电器的外壳卡凸，安装时只需将继电器对准引脚位置垂直下压，两侧卡扣即可自动卡入继电器外壳的卡位槽，无需额外螺丝固定就能实现继电器的牢固安装，拆卸时只需向外轻掰两侧卡扣即可向上拔出继电器，大幅提升现场维护更换的效率。

　　基座内部嵌装的导电接触件采用弹性铜材冲压成型，每个接触位的开槽尺寸与继电器插脚的公差做了匹配设计，既保证插脚插入后有足够的接触压力降低接触电阻，又不会因为夹持力过大导致插脚插拔磨损过快，接触件尾部延伸出的直插式引脚，适配常规PCB板的孔位间距，可直接过波峰焊固定在控制电路板上，也可根据安装需求搭配接线端子使用。安装边界方面，基座整体为长条形窄体结构，宽度方向做了紧凑化设计，在多组继电器并排安装的场景下，相邻插座之间不会出现结构干涉，能有效节省电控箱内的安装空间，底部引脚的伸出长度经过核算，既能保证穿过PCB板后有足够的焊锡附着长度，又不会因为引脚过长导致板后布线空间被过度占用。基座表面的开槽结构除了避让继电器内部结构外，

　　还能在继电器工作发热时提供一定的散热通道，避免接触件位置热量积聚加速绝缘材料老化。在实际选型使用时，需要确认插座的卡位间距、引脚数量与所配继电器完全匹配，安装时要保证插座垂直贴装在PCB表面，避免引脚偏斜导致焊接后接触件错位，长期使用场景下还要定期检查卡扣的弹性余量，避免塑料老化导致卡扣松脱引发继电器接触不良。这类接插部件虽然属于电控系统里的小型辅件，但结构设计的合理性直接影响整个控制回路的运行可靠性，每一处卡扣的倒角、接触件的弹力参数、基座的壁厚取值，都需要结合实际装配场景反复调整，才能兼顾安装便捷性与长期使用的稳定性。
