10P刺破式IDC电连接器结构设计

　　这款10芯IDC电连接器主要面向工业控制板卡、伺服驱动模块、小型PLC单元的内部布线场景，替代传统螺丝压接、焊接式接线端子，在设备批量装配环节能大幅压缩单工位接线耗时，适配多股绞合铜芯扁平线缆的快速压接作业，无需提前剥除线芯绝缘层，靠端子内部的刺破刀口直接穿透绝缘层与导体形成可靠电气连接，在低压信号传输、小功率供电回路中应用广泛。

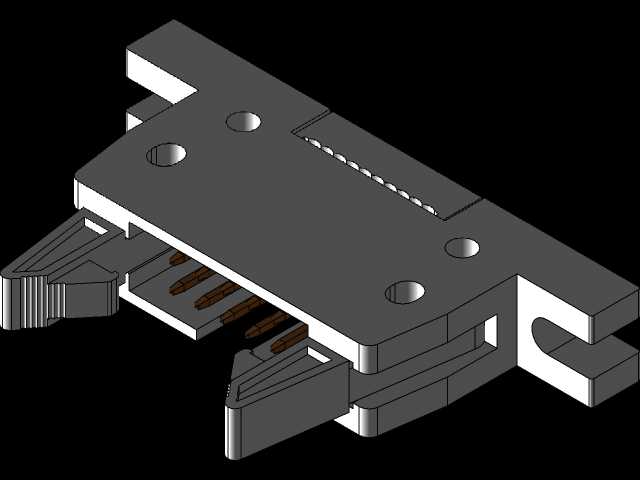

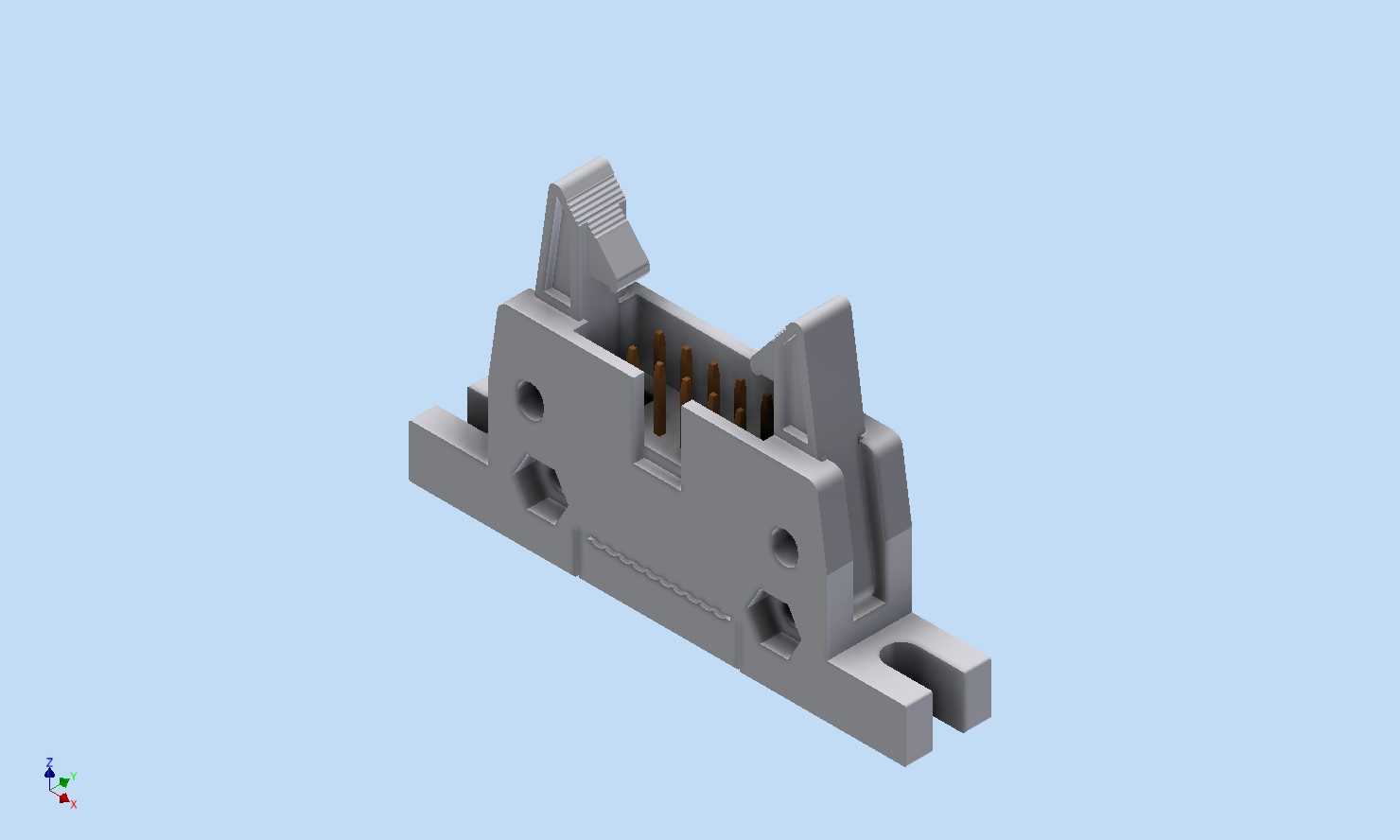

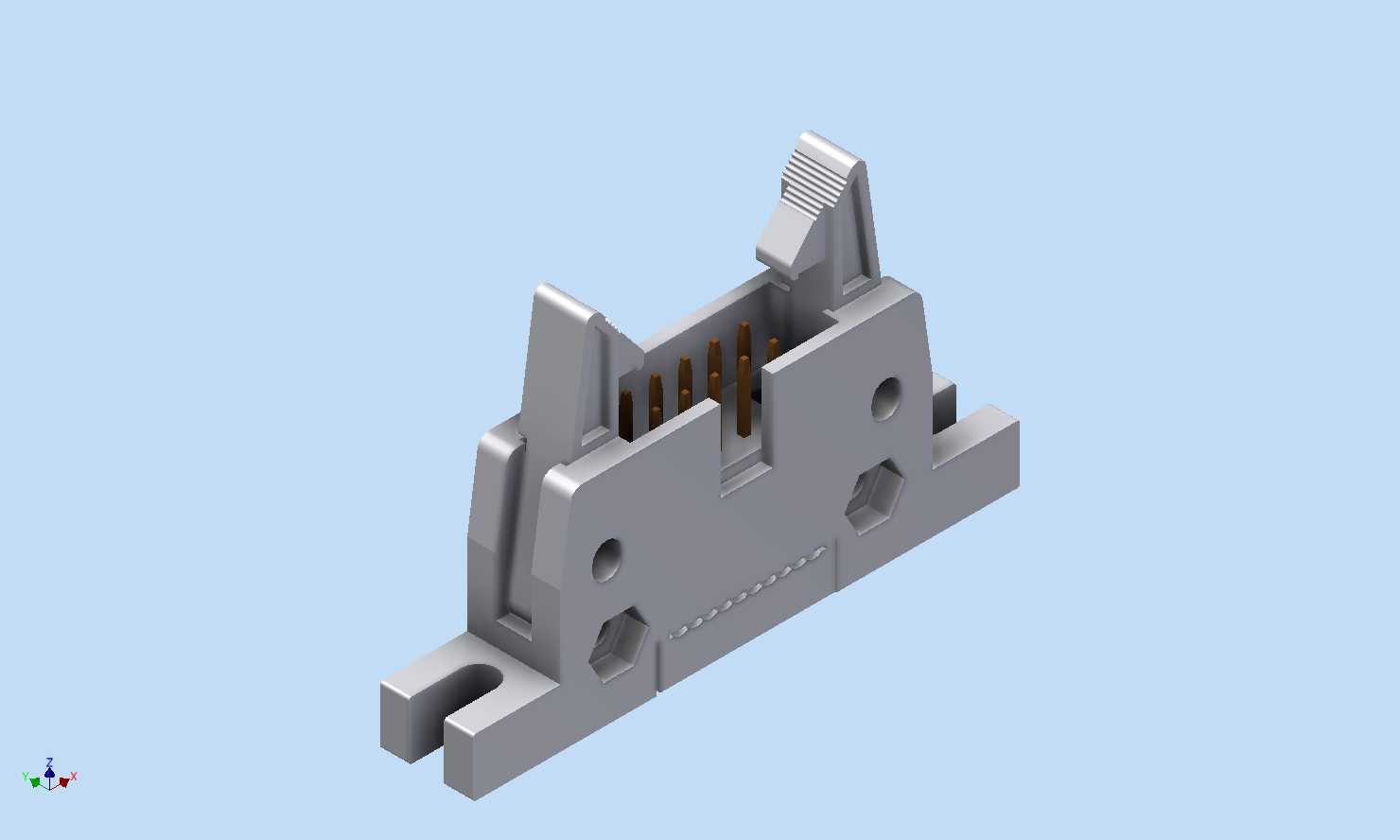

　　设计阶段优先考虑了现场装配的容错性，连接器两侧设置了带防滑纹理的锁扣翼片，压接时手指施力即可让上下壳体完全扣合到位，无需额外压接治具辅助，小批量样机调试阶段也能徒手完成接线作业。壳体两侧预留的沉头安装孔位，适配M2.5规格的盘头螺丝，可直接固定在PCB板预设的安装柱上，安装孔中心距与板端定位柱尺寸做了公差匹配，避免焊接插针后出现孔位偏斜无法装配的问题。底部伸出的定位凸台，可在PCB过波峰焊前直接卡入板上的定位孔，过炉过程中不会出现浮高、偏移，保证插针焊接的共面度满足量产要求。

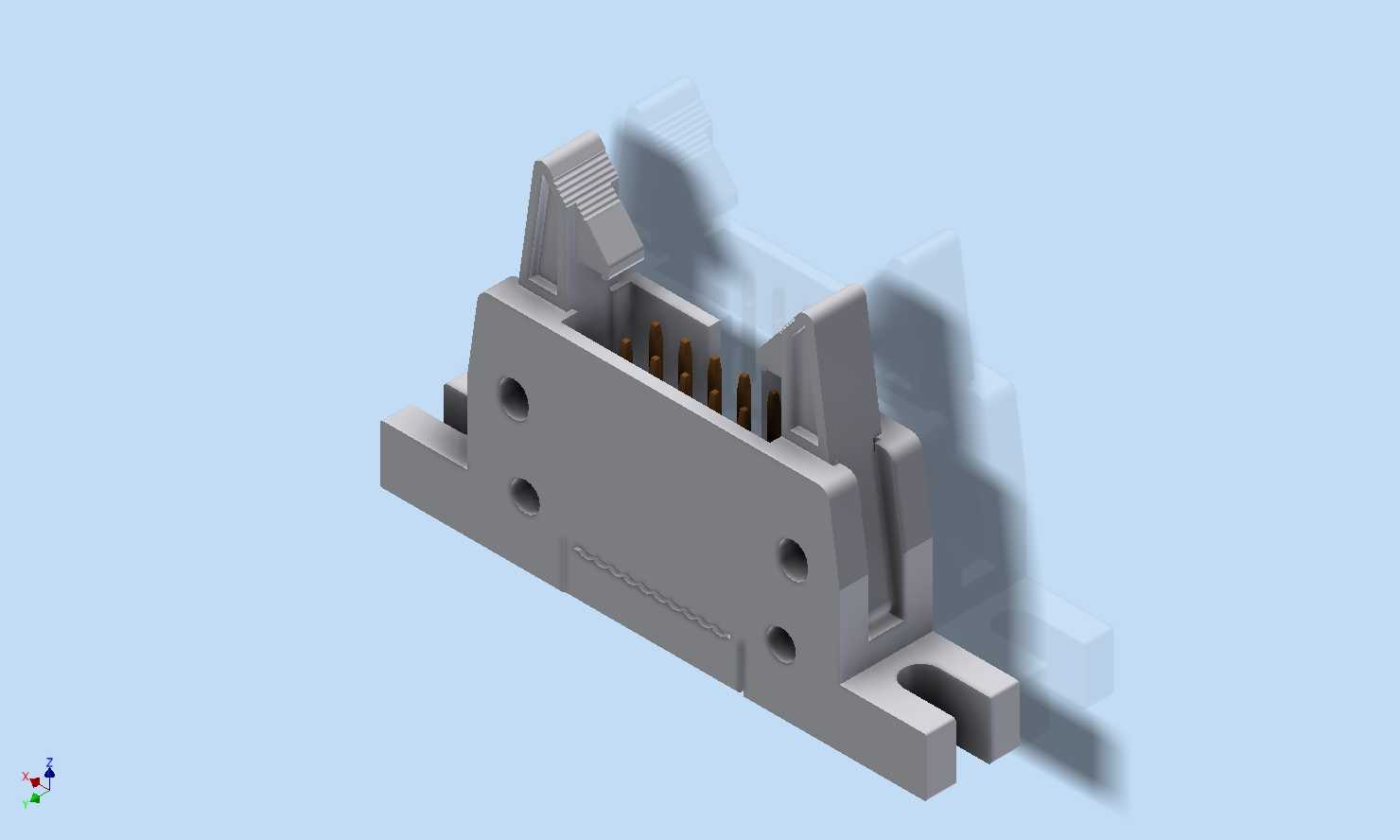

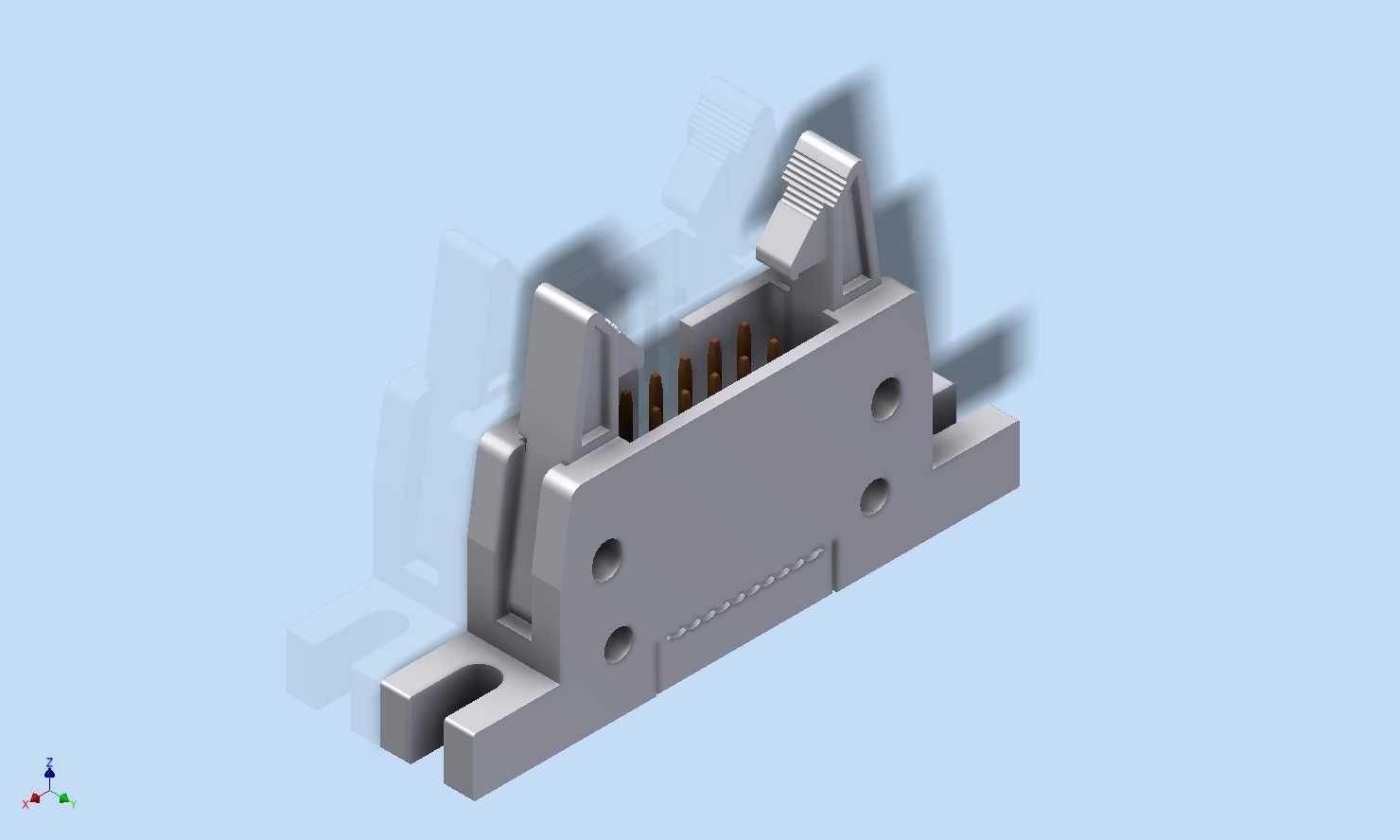

　　端子排采用10路等间距排布，相邻端子间设置了绝缘隔筋，避免压接过程中线芯偏移造成相邻回路短路，隔筋高度略高于端子刺破刀口，压接时能先将每根线芯限定在独立槽位内，再让刀口切入绝缘层。壳体尾部的线缆导向槽做了渐变收口结构，扁平线缆插入时能自动对齐每一路端子的中心位置，不会出现线芯错位导致的压接不良。连接器前端的插合面做了防呆倒角，与对应母座对接时不会出现反插，插合到位后两侧的弹性卡扣会自动卡入母座的锁止槽，设备运输、运行过程中受振动影响也不会出现松脱退针。

　　外形设计上整体采用窄体结构，横向占用PCB板的布线空间更小，板卡上可排布更多IO点位，壳体侧壁做了加强筋结构，在不增加壁厚的前提下提升了整体抗形变能力，压接过程中壳体不会因为受力过大出现开裂。插针伸出长度兼顾了板上焊接与板后穿板焊接两种安装方式的需求，焊接后焊盘的爬锡高度能满足IPC-A-610的三级验收标准，接触电阻稳定在毫欧级，长时间通过额定电流时温升控制在安全范围内，不会出现绝缘层软化、端子氧化的问题。
