DC24V转5V MP1584降压电源模块结构设计

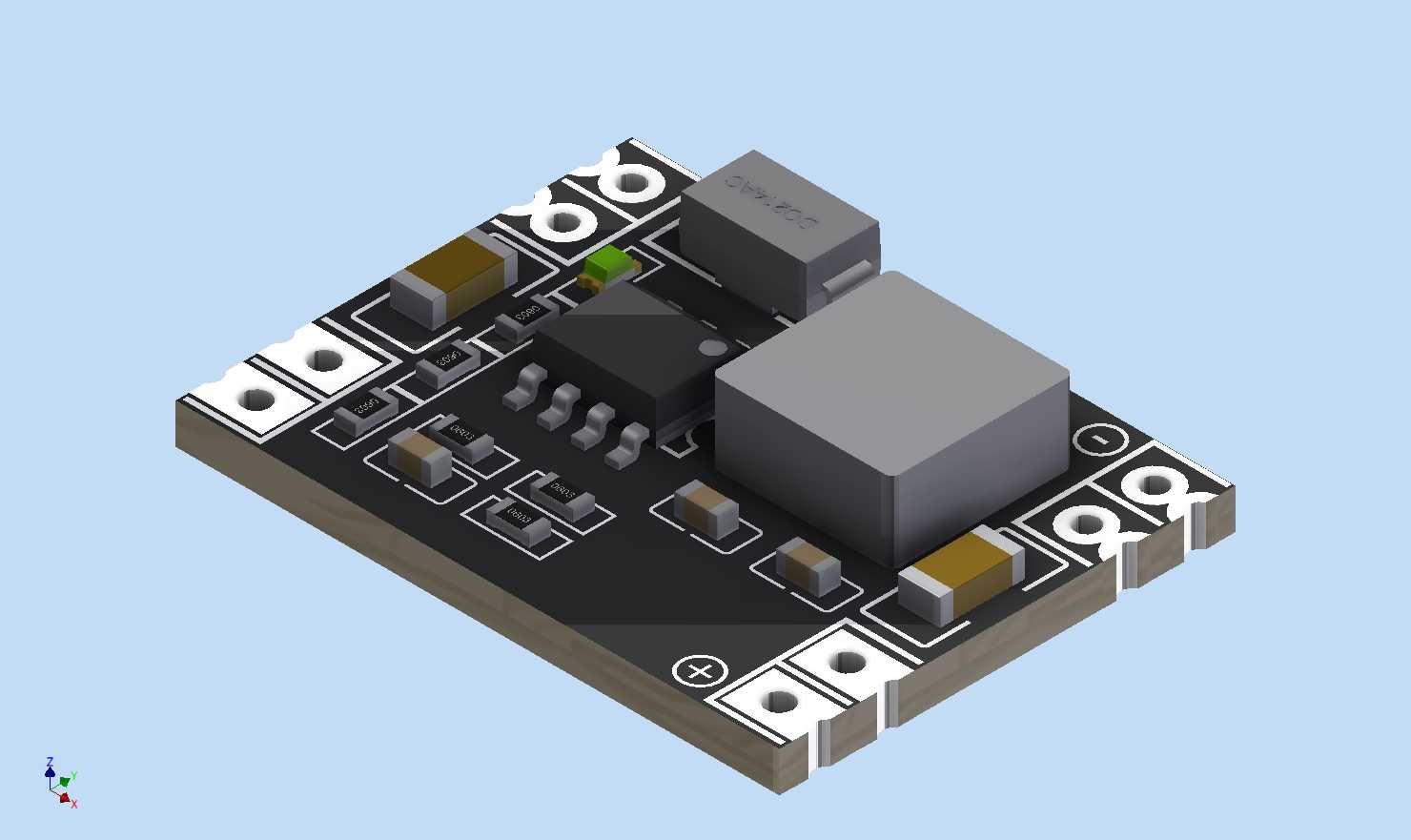

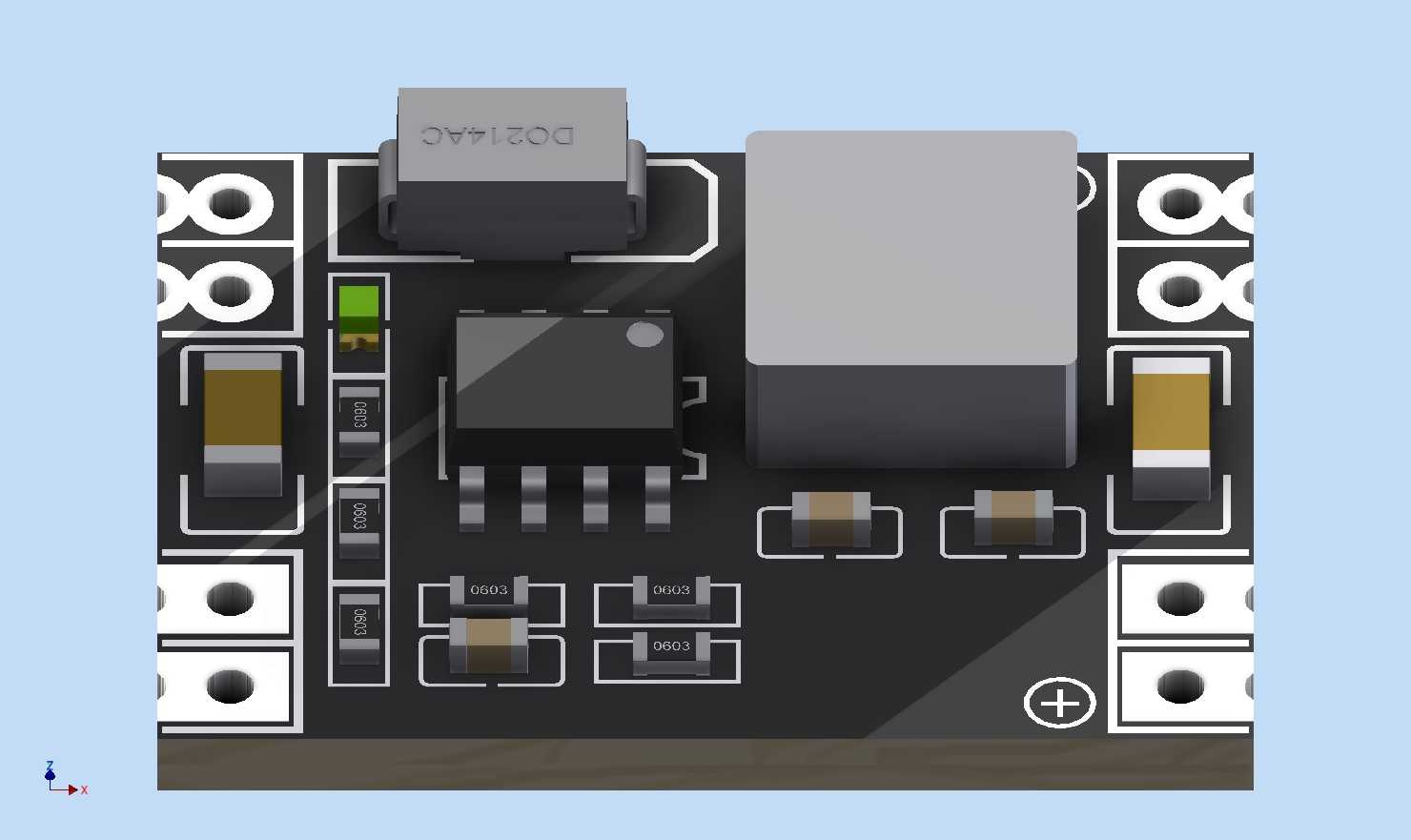

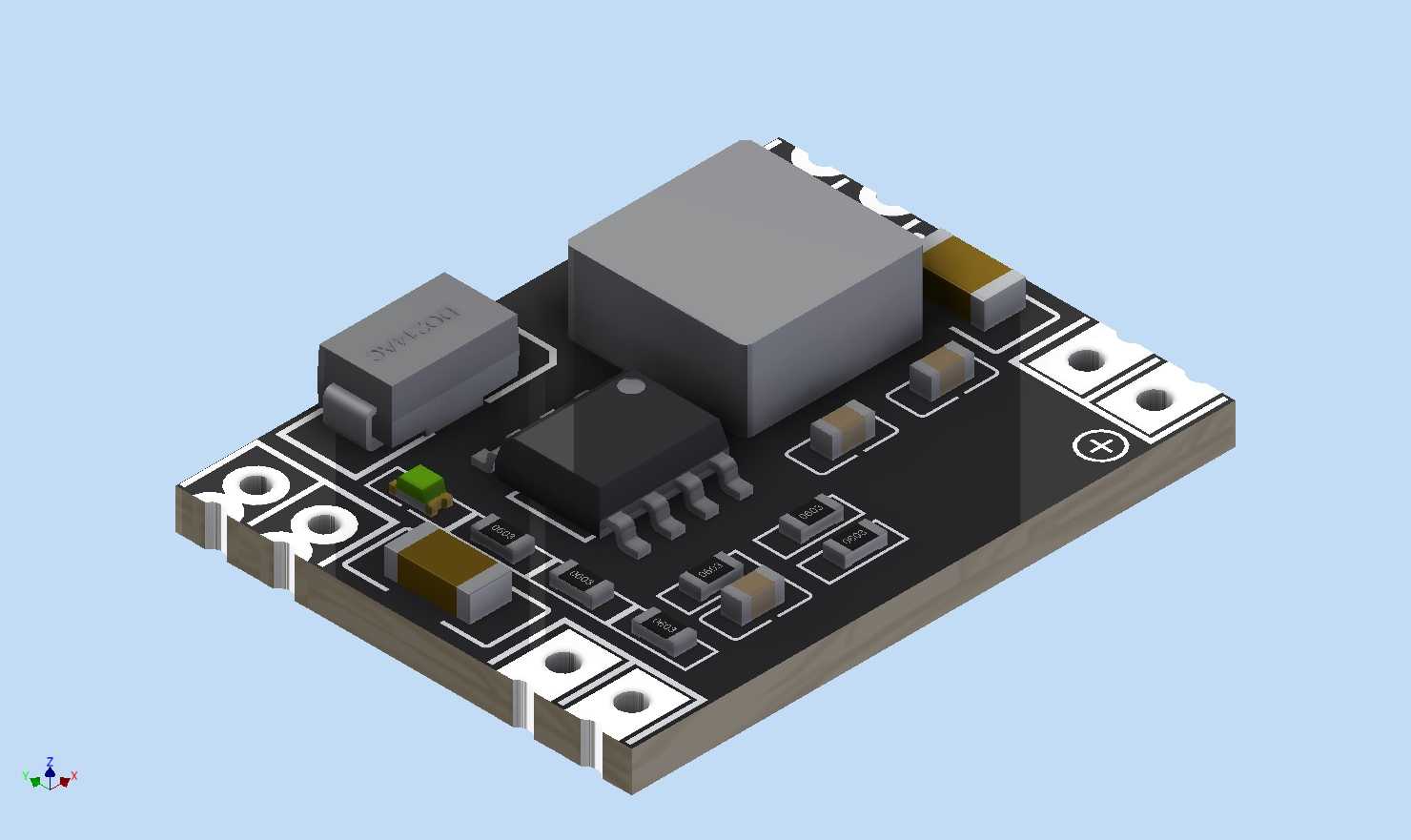

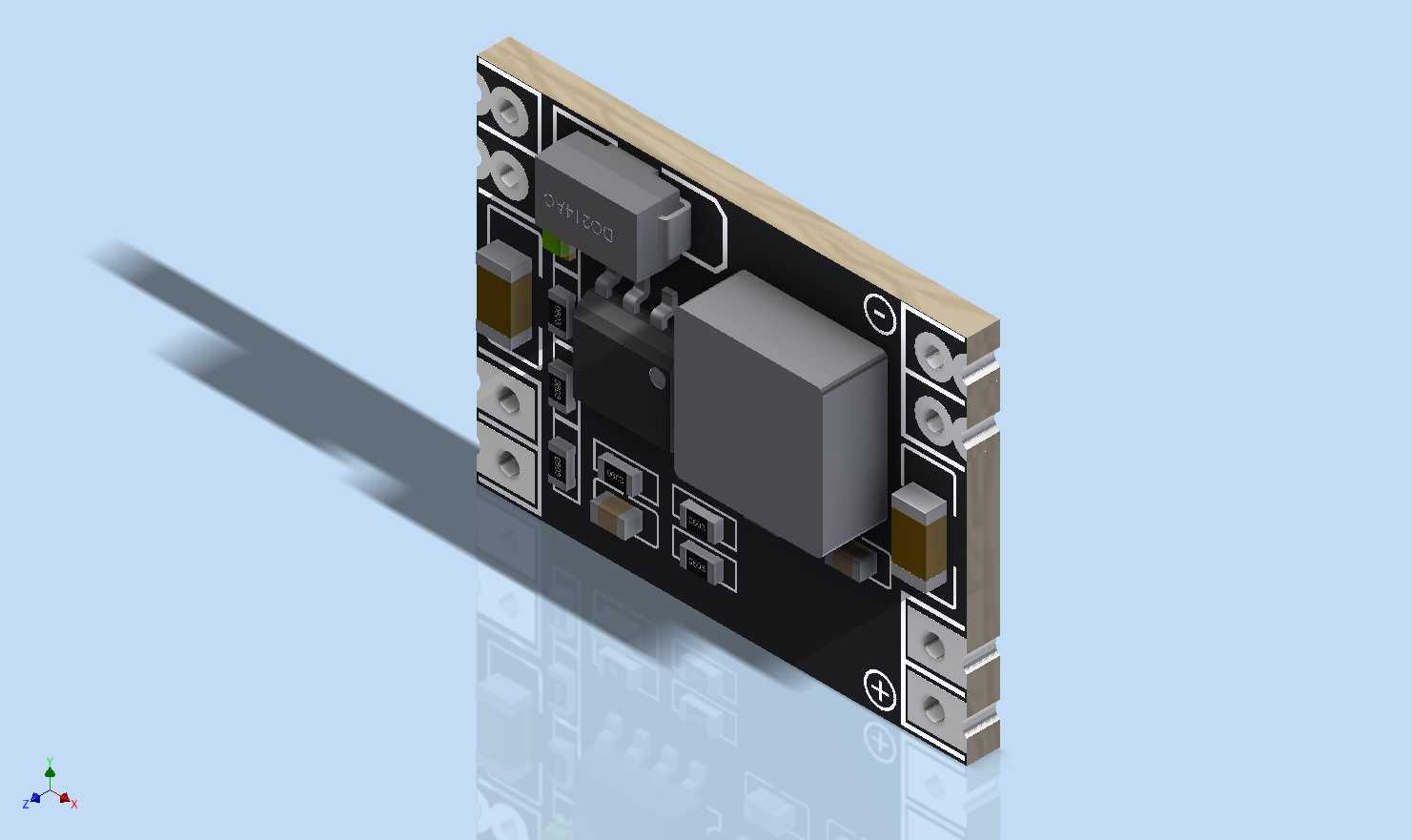

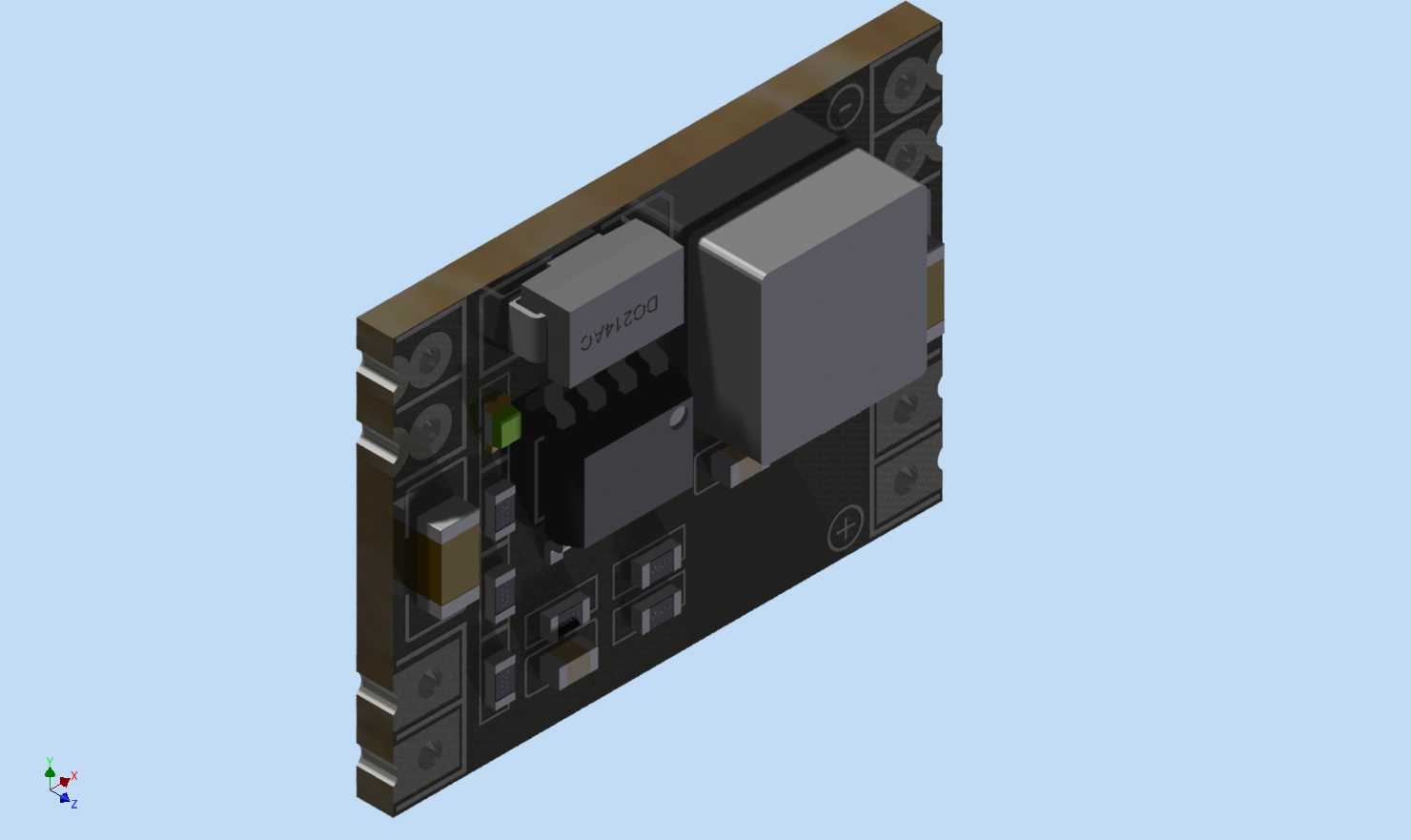

　　这款DC-DC降压转换模块的三维结构还原，完全贴合实际量产硬件的布局逻辑，核心围绕MP1584EN降压芯片搭建24V输入转5V输出的电源转换通路，在工业控制、嵌入式设备供电、小型机电系统改造场景中有着极高的复用率。做结构设计时最先要考量的是安装边界，模块板体采用标准小尺寸矩形布局，四角预留的安装孔位完全适配M2规格螺丝固定，孔位间距经过实际装配验证，既能直接固定在设备内部的塑料立柱上，也能搭配铜柱实现层叠安装，不会和周边的接插件、结构筋位产生干涉。板上元器件的高度差做了精准还原：最高的屏蔽功率电感高度控制在7mm以内，主滤波电解电容、输入输出接插件的高度均低于电感顶面，这意味着模块可以直接贴装在设备壳体的内壁凹槽内，

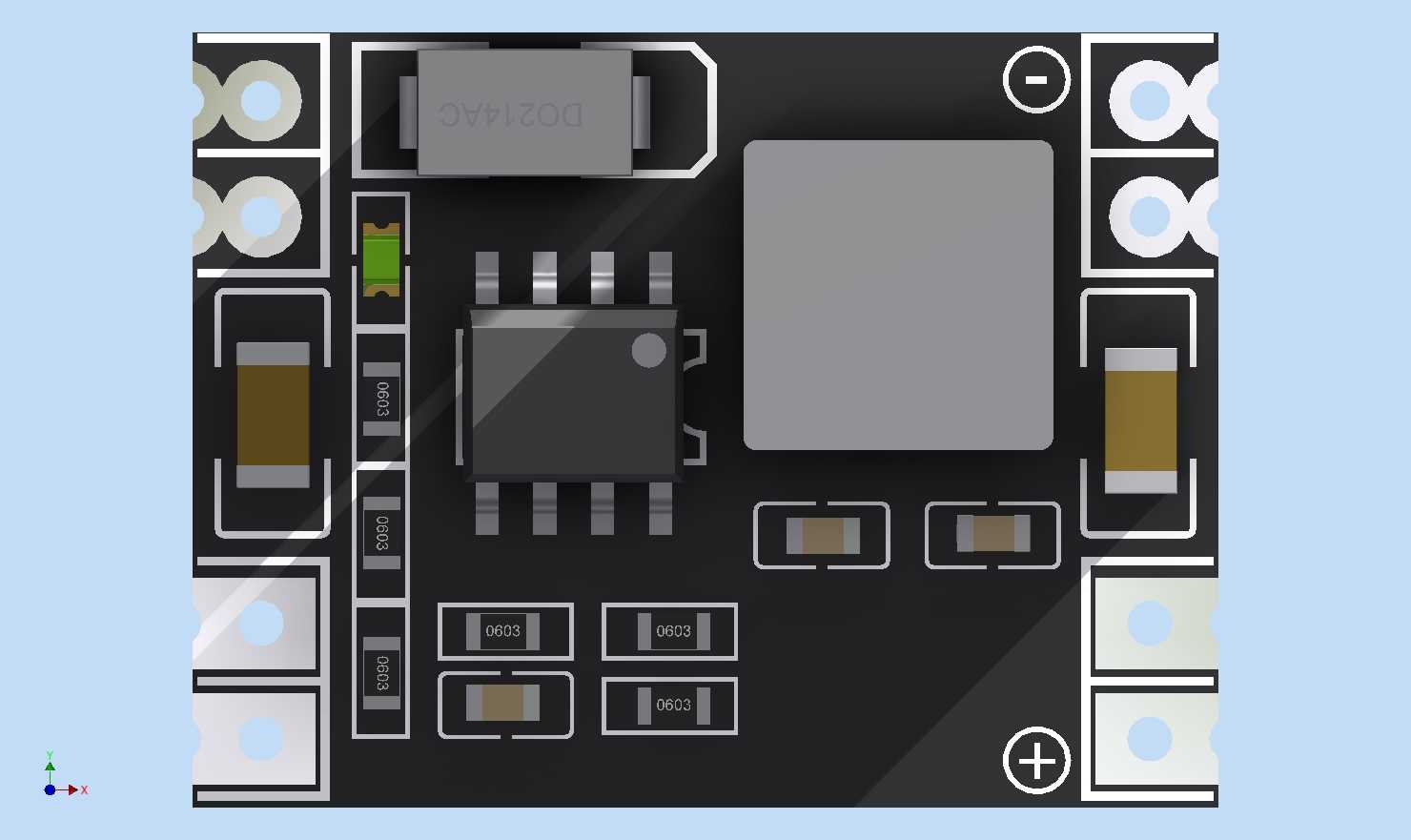

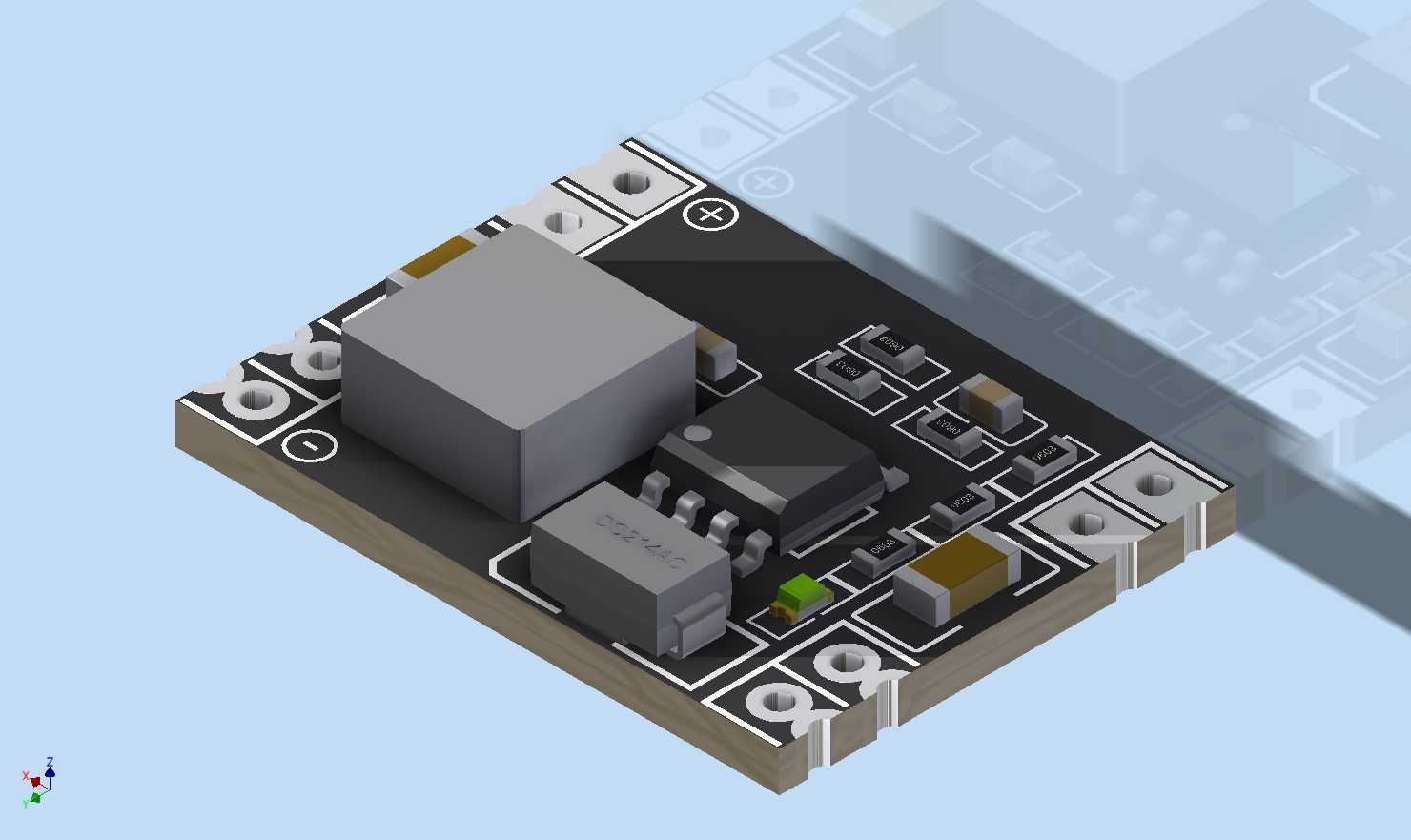

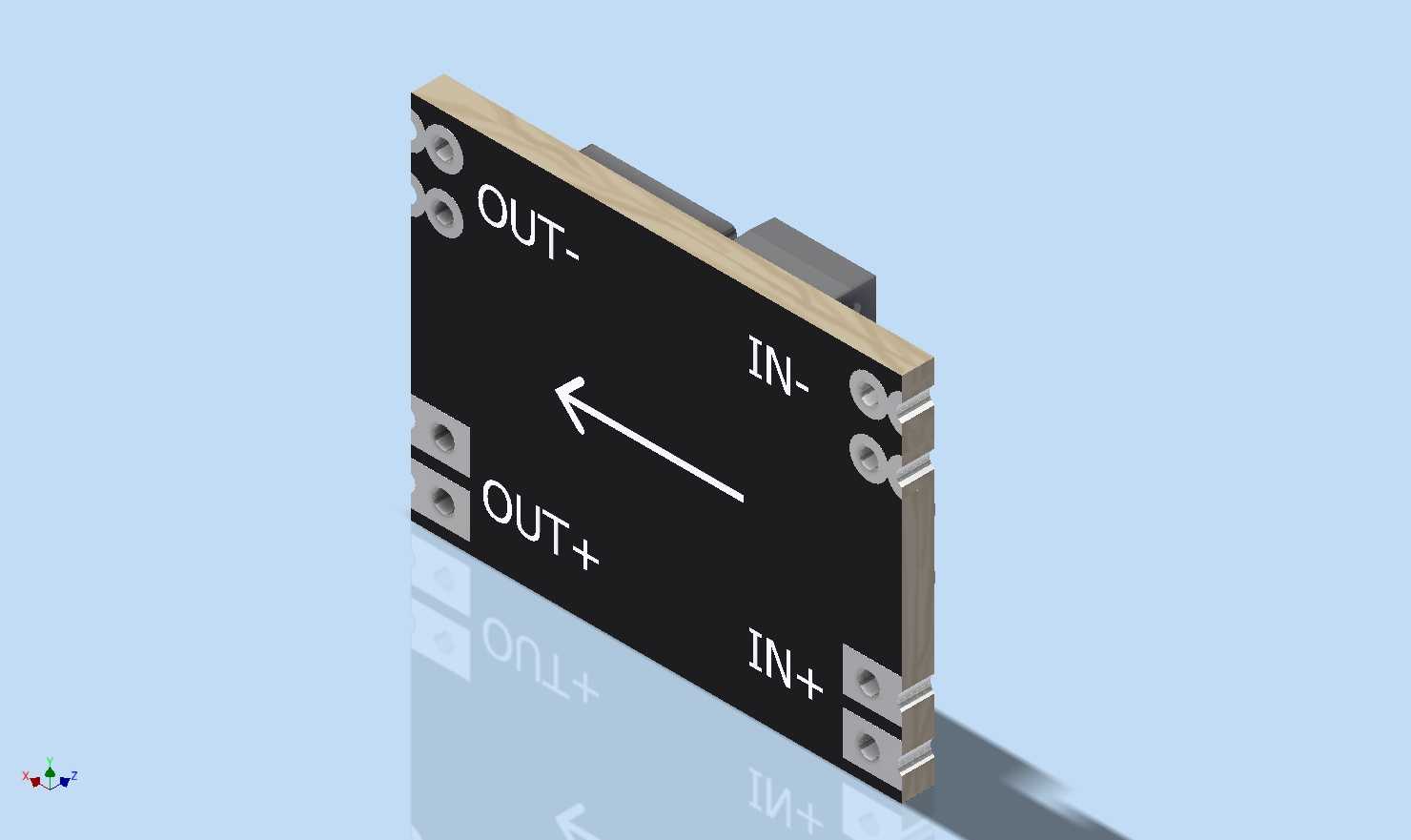

　　不需要额外预留过高的竖向空间，对于内部空间局促的小型工控终端、传感器节点来说，这个尺寸冗余设计能大幅降低整机结构的排布难度。从电路功能对应的结构布局来看，输入输出端分别布置在板体两侧，正负极标识做了凸起式的丝印结构还原，实际装配时能避免接线反接的失误；功率回路的元器件集中布置在板体中部，大电流走线对应的铜皮区域在模型上做了厚度区分，还原了实际PCB的载流设计逻辑，周边的小尺寸阻容件、反馈电阻全部按照实际焊接位置排布，没有出现元器件错位、穿模的问题。在设备选型适配时，这个模块的结构模型可以直接导入整机装配体中，模拟实际接线后的走线空间，验证模块和周边散热片、结构件的安全间隙，尤其是在密闭壳体内部的设备中，

　　可以提前评估模块发热区域和周边塑料件的距离，避免长期工作时高温对周边结构造成影响。板边预留的半孔焊盘也做了细节还原，支持直插焊接或者接插件对接两种接线方式，对应的安装空间在模型中都预留了足够的操作余量，不管是手工焊接组装还是流水线波峰焊生产，都不会出现结构干涉导致的装配问题。
