弯插式板端电气连接接头结构设计

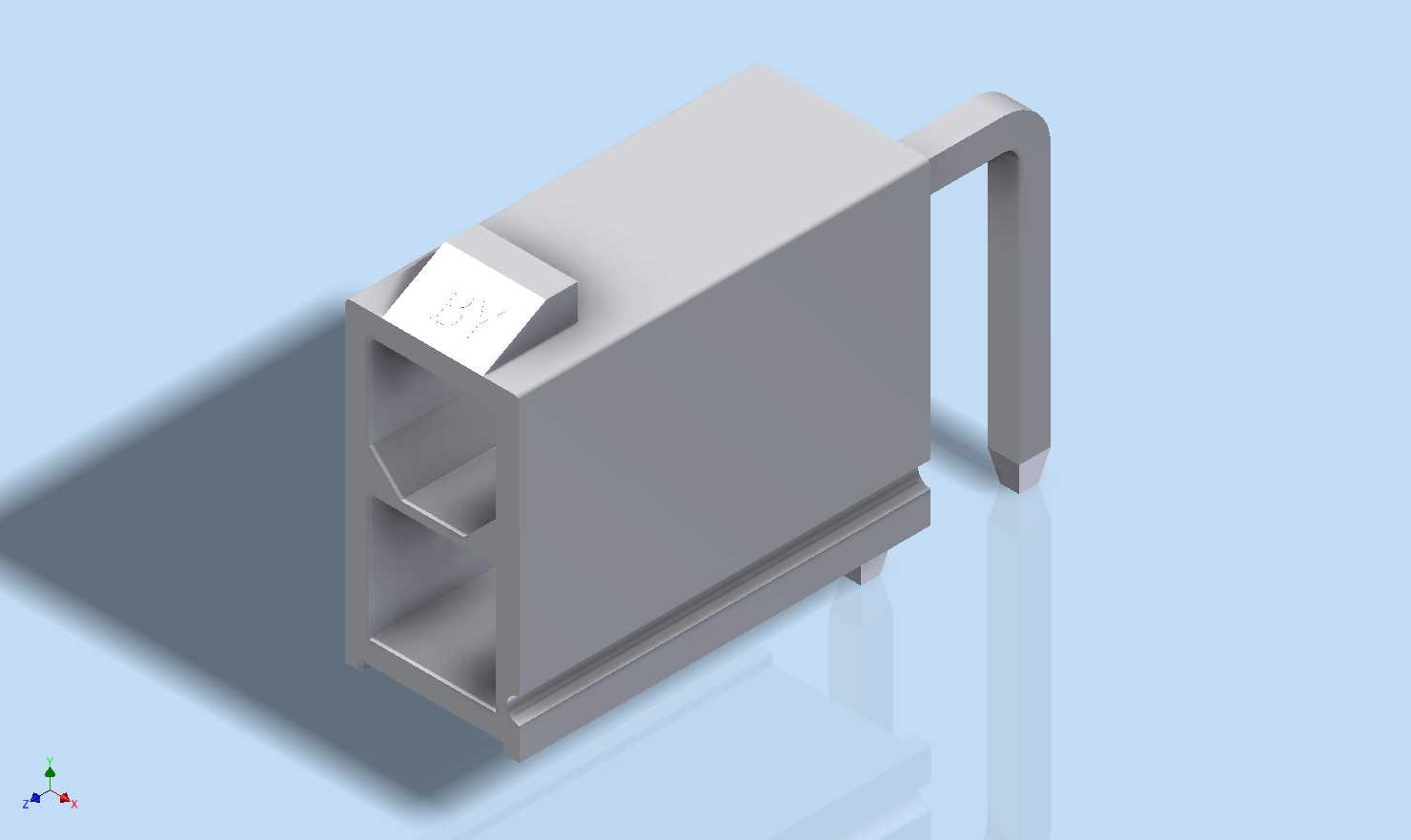

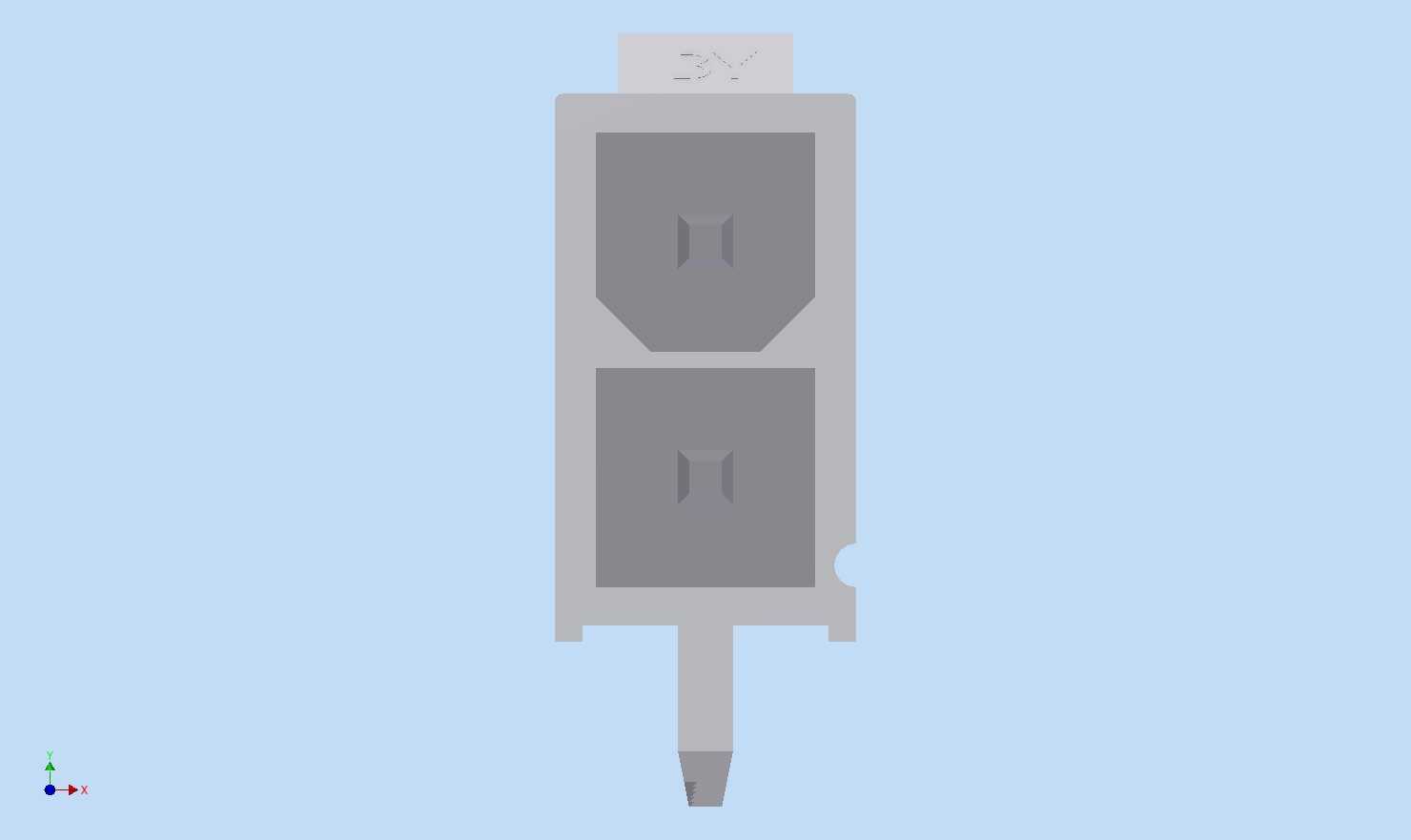

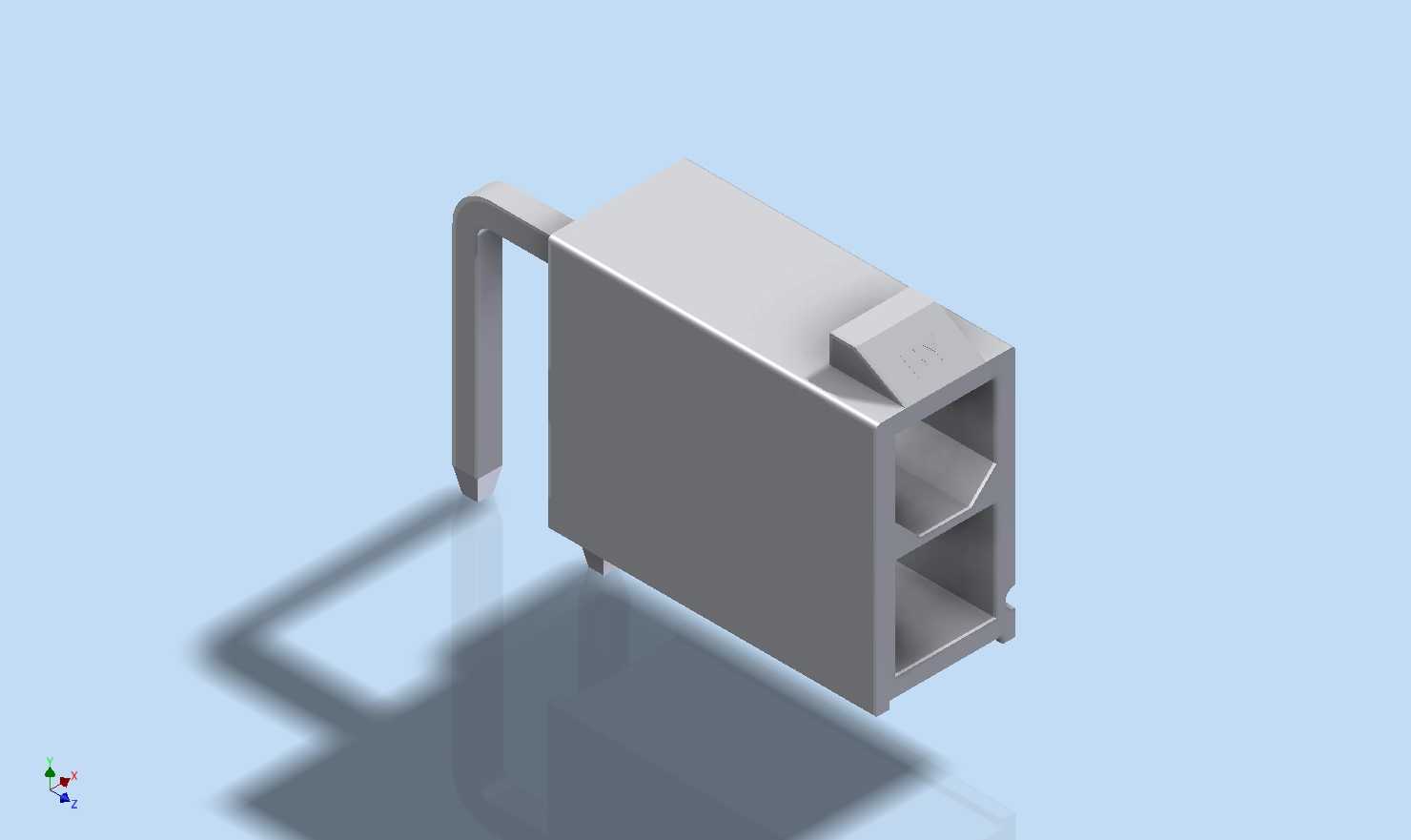

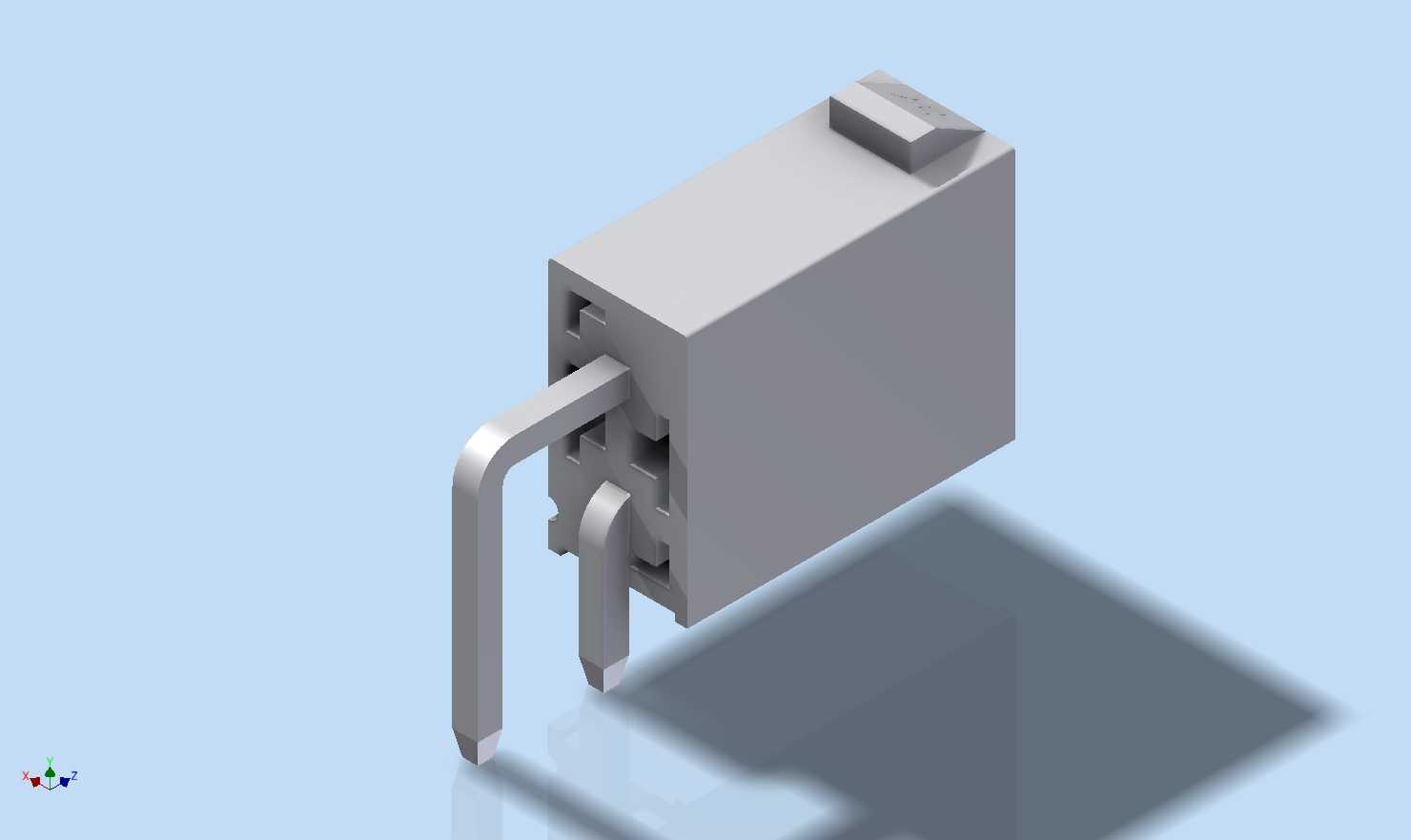

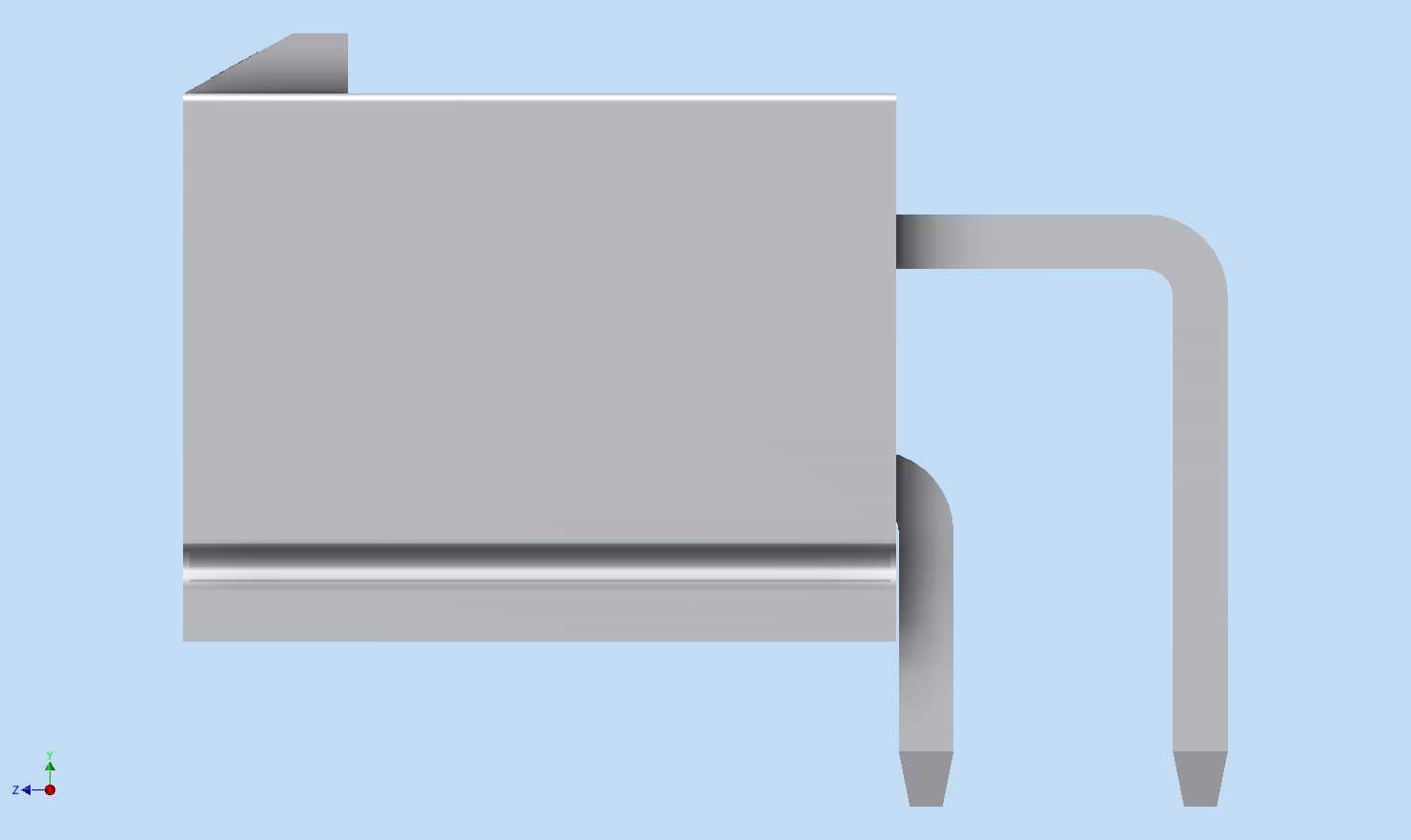

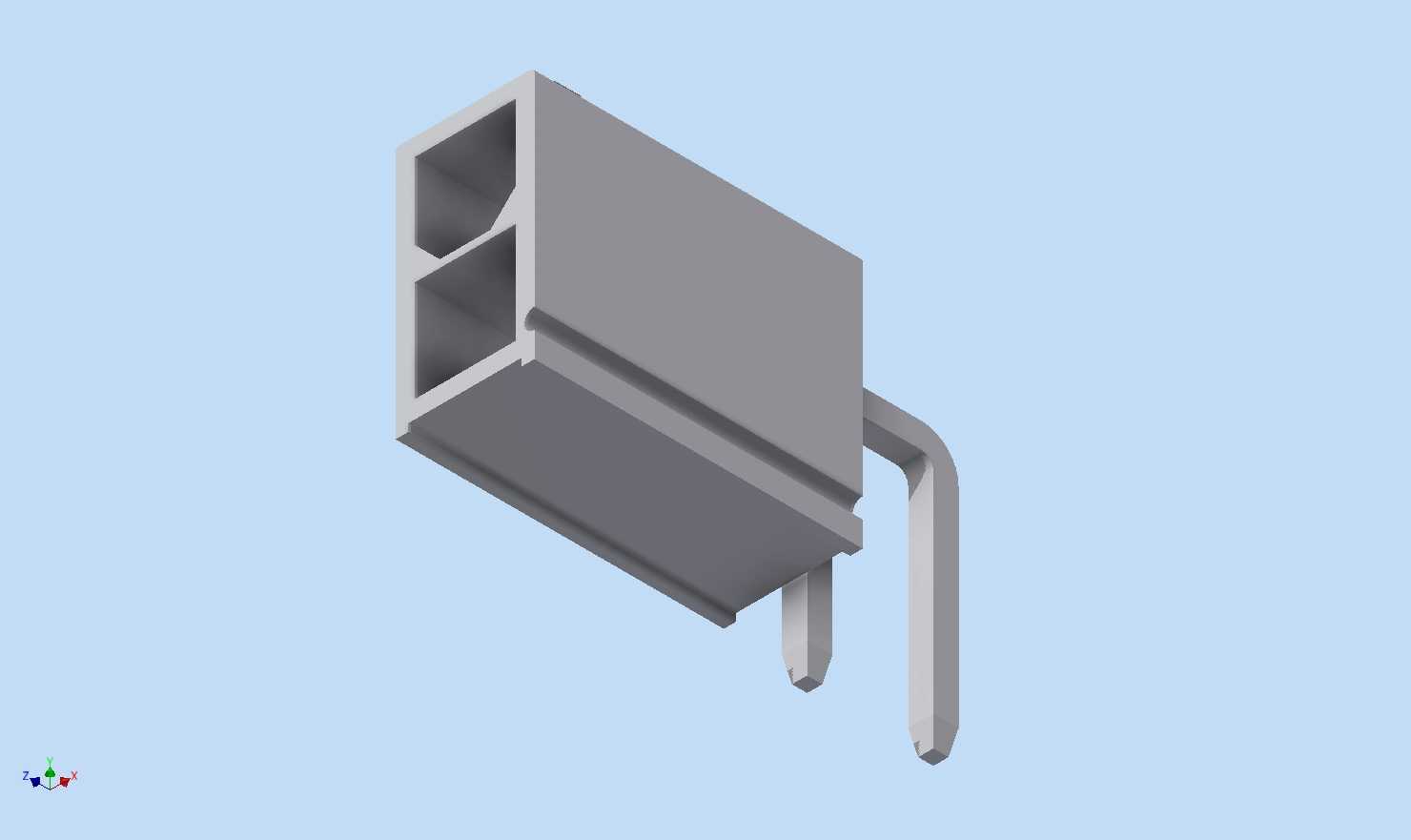

　　这款弯插式板端电气连接接头，主要应用在PCB板载信号、小功率电源的互联场景中，常见于工业控制板卡、通讯设备内部、小型机电产品的板级连接部位，用来实现板与板之间、板与外接线束之间的可靠电气导通，同时承担一定的机械固定作用，避免接插部位受外力拉扯出现松脱、接触不良的问题。从结构设计来看，接头采用90度弯角出线的布局，这种设计能够有效压缩板卡上方的垂直安装空间，适配内部空间局促、线束需要沿板平面方向走线的设备腔体，避免直插式接头出线后垂直占用过多高度，导致设备外壳无法正常合盖的装配问题。接头主体采用绝缘壳体包裹内部导电端子的结构，绝缘壳体设置有多层隔仓，不同的导电端子分别安置在独立的隔仓内，能够避免端子间距过小引发的爬电距离不足问题，

　　提升高压差相邻端子之间的绝缘可靠性，同时隔仓结构也能在接插过程中起到导向作用，让公母头对接时能够自动对位，减少插歪导致的端子弯折、接触片变形问题。壳体外侧设置有定位凸台与卡扣结构，在接头焊接到PCB板之后，凸台能够嵌入PCB上预先开设的定位孔内，限制接头在焊接过程中出现偏移，保证焊盘与端子引脚的对位精度，卡扣结构则可以在对接配套母头之后实现锁止，避免设备运输、运行过程中受振动影响出现接插件松脱的情况。弯角部位的引脚采用了加厚的铜质基材，表面做镀锡处理，既能够保证焊接时的上锡效果，也能提升引脚的结构强度，避免弯角部位受反复外力作用出现断裂。从安装边界来看，接头贴板安装的底面平整度控制在合理公差范围内，

　　焊接后壳体底面与PCB板面的间隙均匀，不会出现一侧翘起导致部分引脚虚焊的问题；弯角引出端的长度经过适配设计，不会超出常规板卡的边缘安装边界，也不会和板上相邻布置的电容、电阻等贴片元件产生空间干涉。在实际选型应用时，这类接头可以根据实际通路需求选择对应针数的规格，绝缘壳体的耐温范围能够满足常规波峰焊、回流焊的工艺温度要求，不会在焊接过程中出现壳体变形、端子移位的问题，接插后的接触电阻稳定，能够适应工业场景下一定范围的温湿度变化、振动工况，保证长期导通的可靠性。
