BLD-120A无刷电机驱动器结构设计

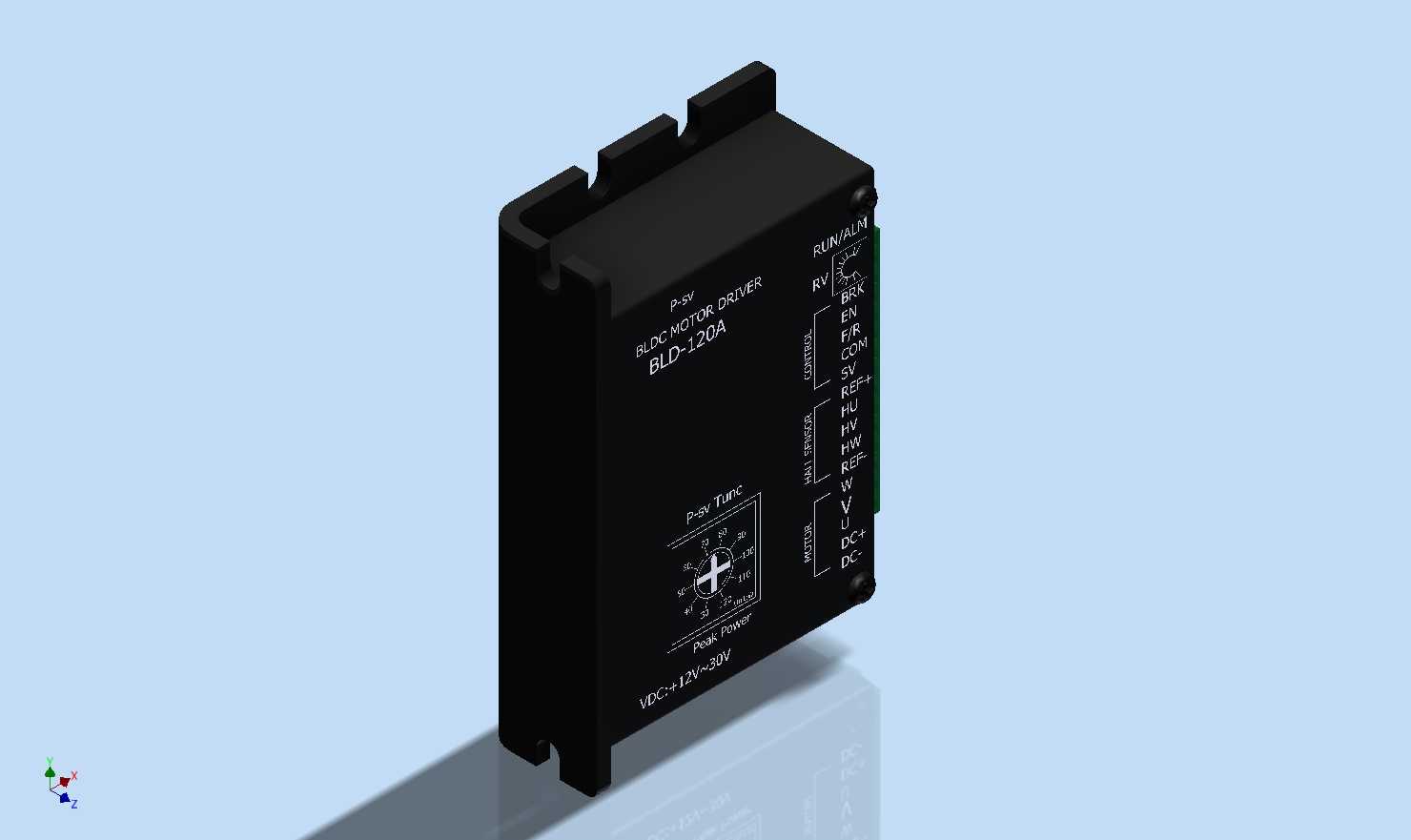

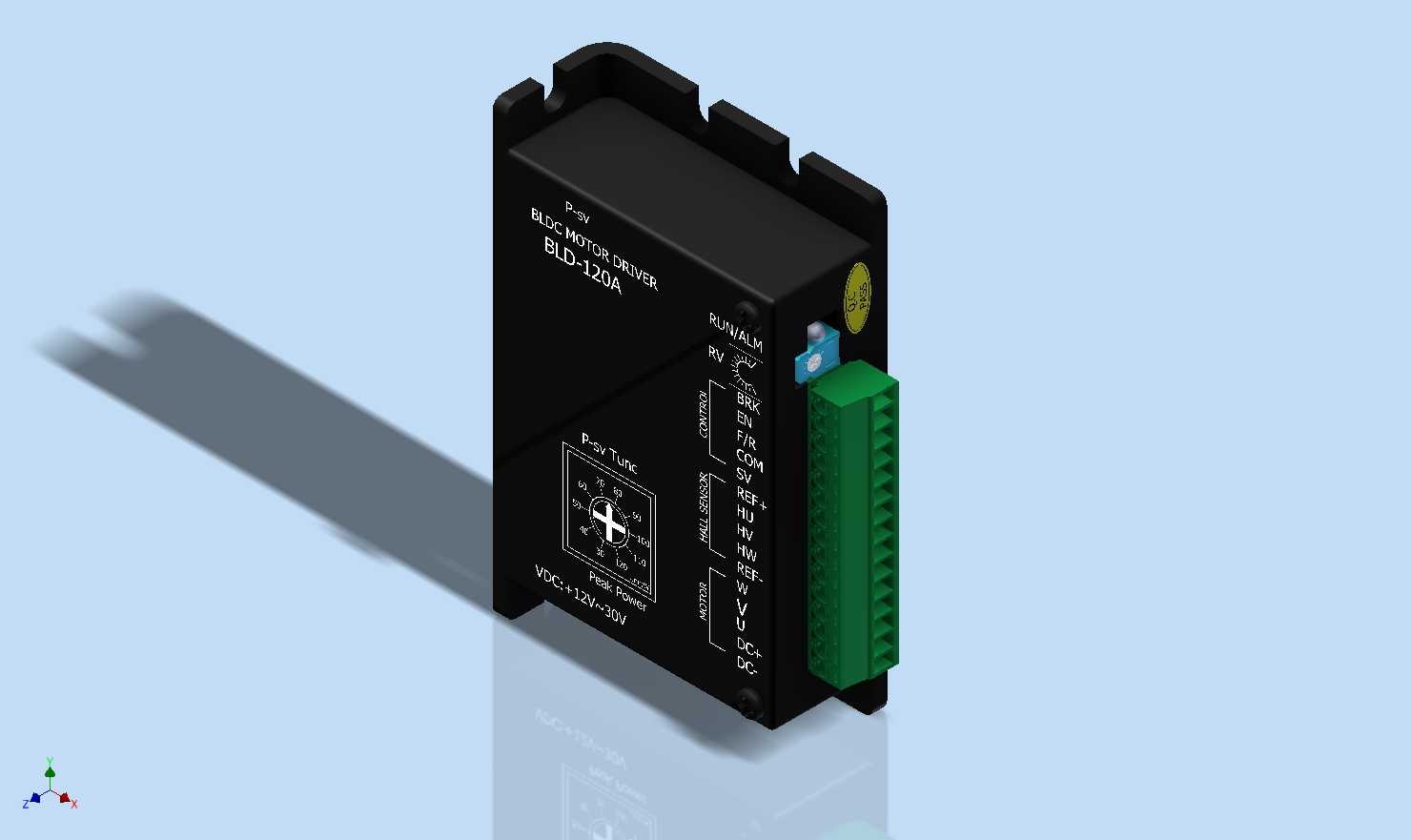

　　做小型自动化设备电控选型时，BLD系列无刷驱动器是小功率直流无刷电机配套的常用部件，这次建模的BLD-120A款，适配12-36V供电区间的低压无刷电机，常见于桌面级3D打印设备、小型输送辊道、医疗样本分拣模组、桌面式点胶机这类对安装空间有严格限制的场景。建模时先从安装边界倒推结构尺寸，这类驱动器普遍采用导轨卡扣加螺丝孔双安装设计，壳体两侧预留的卡槽可直接卡入标准DIN电气安装导轨，底部两个沉头安装孔也支持M3螺丝直接锁固在设备绝缘安装板上，整体宽度控制在单倍电气模组位尺寸，不会挤占电控箱内过多排布空间。

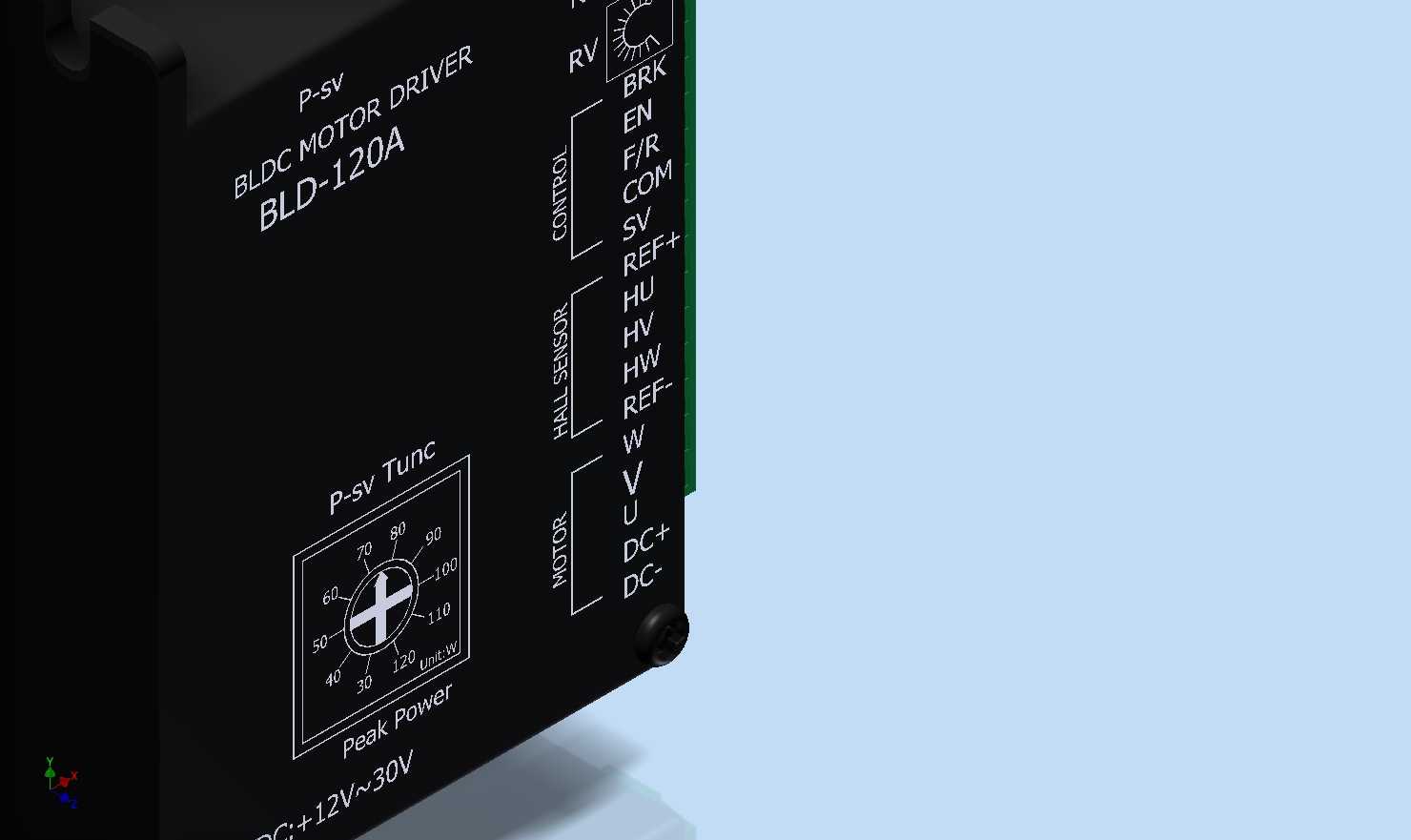

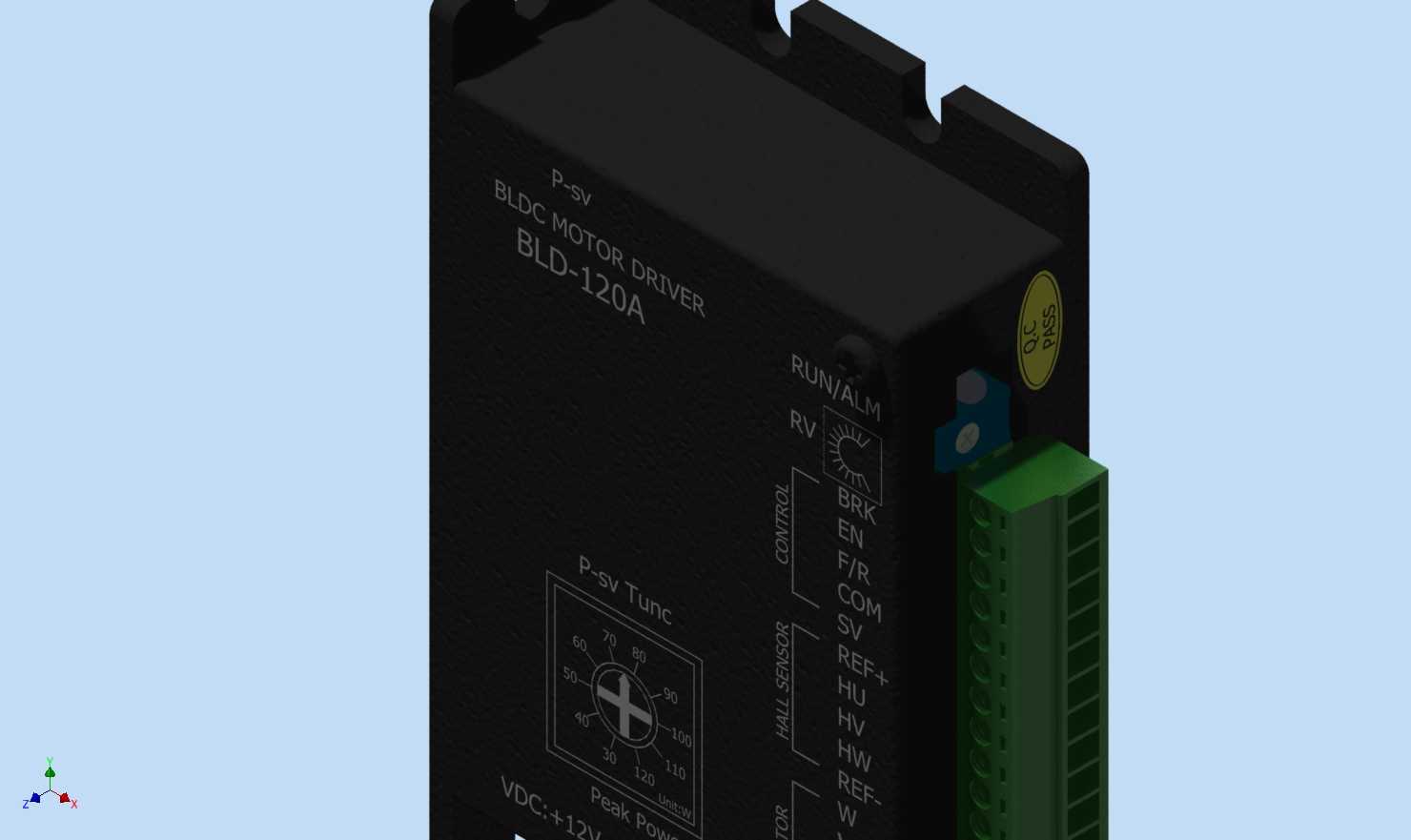

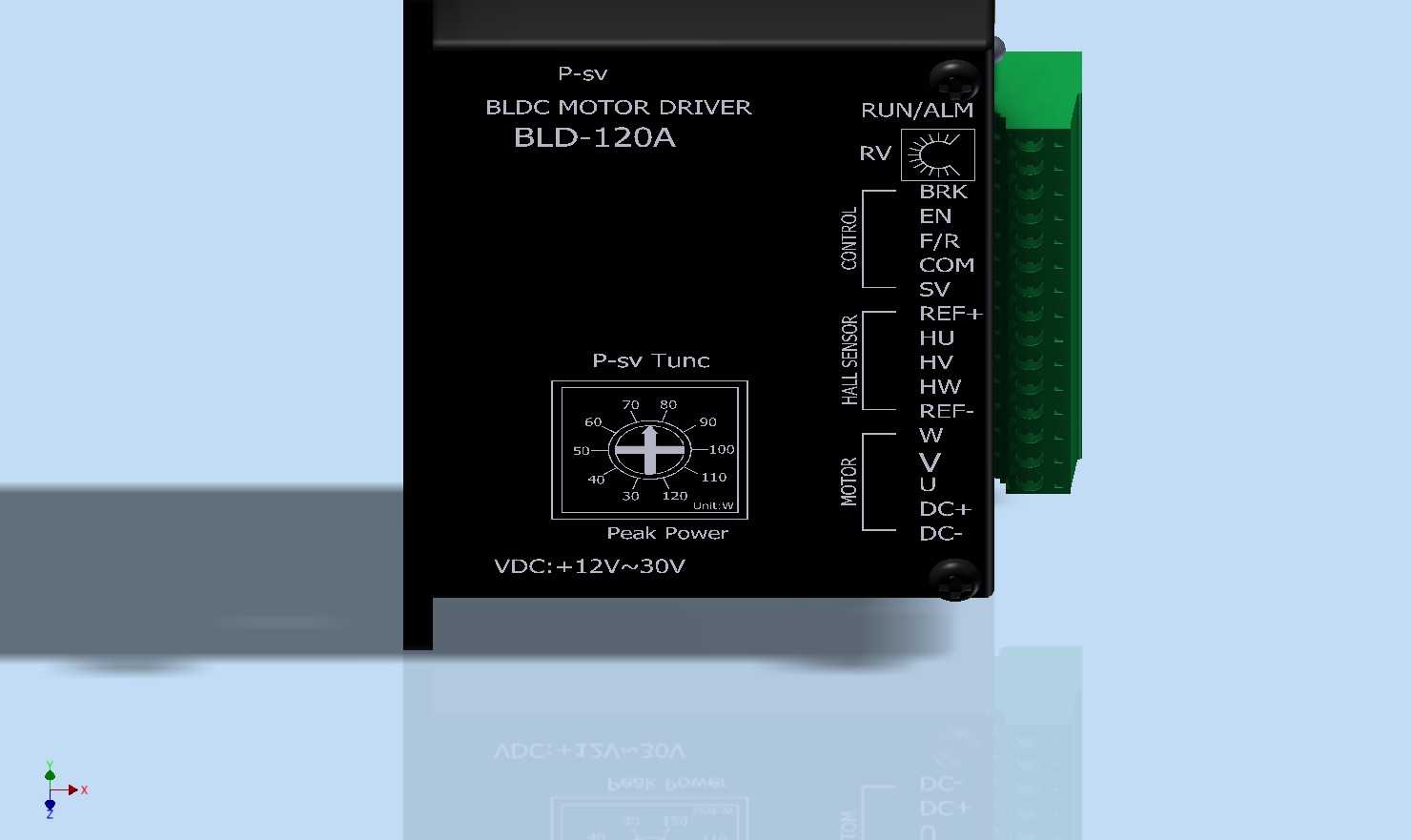

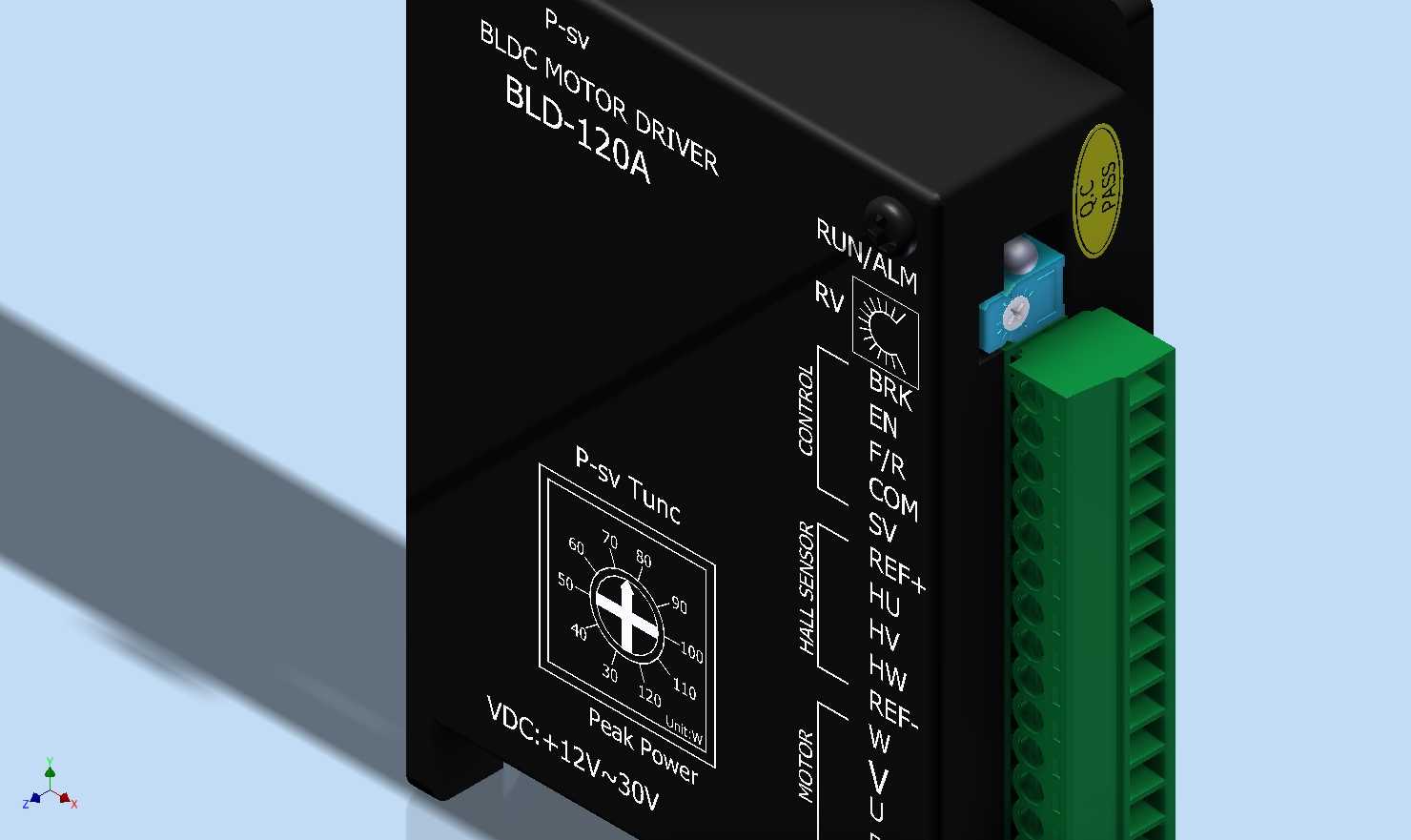

　　从功能布局来看，壳体侧面的绿色接线端子排按强电、信号分区排布，电源输入、电机三相输出端子集中在端子排下半区，霍尔信号输入、调速模拟量、使能控制信号端子排布在上半区，接线时可直接顺着线槽走线，避免强弱电线缆交叉干扰。壳体侧面预留的拨码开关位用于设置电机极对数、调速模式、保护电流阈值，不用外接上位机就能完成基础参数配置，适合现场快速调试。顶部的状态指示灯开孔对应电源、运行、故障三个状态点位，设备运行时可直接通过灯色判断工作状态，不用外接诊断设备。

　　建模过程中特意还原了壳体表面的散热筋结构，这款驱动器额定输出电流下的发热主要集中在内部功率管区域，壳体侧面的竖向散热筋能增加自然对流换热面积，不用额外加装散热风扇就能满足常温工况下的散热需求，降低设备运行的噪音点。接线端子的插拔高度、拨码开关的操作空间都按实际操作余量预留，不会出现接线后端子盖无法闭合、拨码开关手指无法操作的干涉问题。壳体边角做了R2圆角处理，既避免安装时割伤线材绝缘层，也符合电气元件的安规设计要求。

　　在做结构干涉检查时，特意验证了导轨安装状态下，相邻安装两个同尺寸驱动器时的接线操作空间，端子排的外伸长度刚好预留了手指插拔端子的操作间隙，不用刻意拉大模组安装间距，能有效压缩电控箱的整体排布尺寸。这类低压驱动器在小型自动化设备里的用量极大，精准还原安装尺寸、接口位置的三维模型，能在电控排布阶段直接完成干涉检查，不用等实物到场再调整安装板开孔位置，大幅缩短设备的电控设计周期。
