900瓦家用榨汁机驱动电机结构

　　这款900瓦榨汁机驱动电机，是家用小型食品处理设备的核心动力部件，日常应用场景覆盖家用鲜榨果汁、辅食制作、食材搅碎等小家电品类，作为整机动力输出核心，其结构设计直接决定榨汁机的负载能力、运行噪音与使用寿命。从结构设计逻辑来看，电机采用串励电机结构适配高转速大扭矩的家用榨汁需求，输出端直接连接榨汁刀组组件，无需额外减速结构即可满足刀组每分钟上万转的切削转速要求，针对榨汁工况下可能出现的食材卡滞堵转问题，转子绕组与定子磁路做了针对性的过载冗余设计，短时间堵转不会出现绕组烧毁问题。安装边界方面，电机本体采用方形安装法兰结构，法兰边预留四个对称安装孔位，可直接适配绝大多数家用榨汁机的中壳安装位，轴向总长度控制在120毫米以内，

　　最大径向尺寸不超过80毫米，不会占用过多机身内部空间，给榨汁杯、安全开关、走线槽预留足够的布置空间。尾部集成的离心式散热风叶采用多叶片不等距设计，运行时可带动气流沿电机外壳轴向流动，带走绕组与碳刷组件工作产生的热量，同时不等距叶片结构可打破风叶旋转时的固定气流频率，降低运行时的风切噪音，适配家用场景对低噪音的使用要求。前端输出轴采用D型截面设计，与刀组连接时可传递更大扭矩，避免高速旋转时出现轴与刀座打滑的问题，碳刷组件采用插拔式快换结构，后期维护时无需拆解电机整体即可更换磨损碳刷，延长电机整体使用寿命。定子外壳采用高强度工程塑料与金属嵌件结合的结构，既保证结构强度满足安装固定要求，又能通过塑料外壳实现与机身其他金属部件的绝缘隔离，

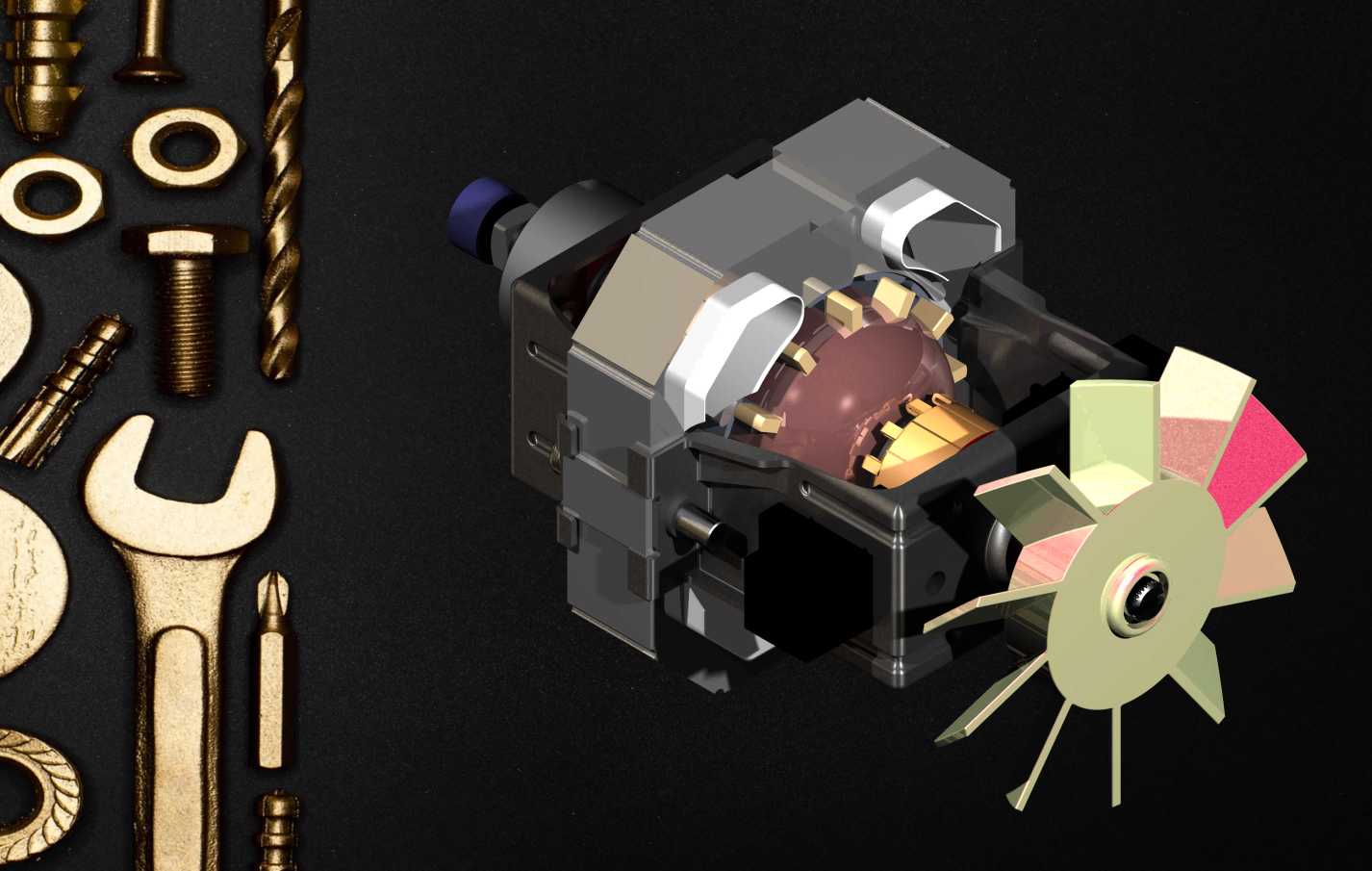

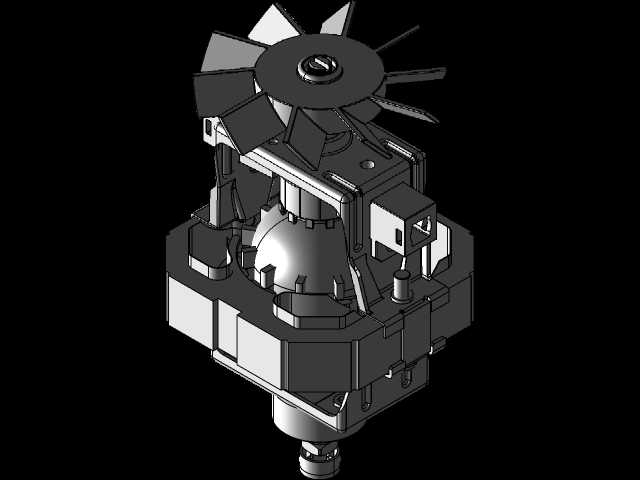

　　满足小家电安规要求。从建模还原度来看，模型完整复现了转子绕组、定子磁钢、碳刷架、散热风叶、安装法兰、输出轴等全部核心部件的装配关系，各部件之间的配合间隙、安装定位特征都做了1:1还原，可直接用于小家电结构设计时的动力部件选型校核、安装位干涉检查，也可作为同类小功率串励电机结构设计的参考样本，帮助结构工程师快速完成整机动力部分的布局验证，减少前期建模的重复工作量。
