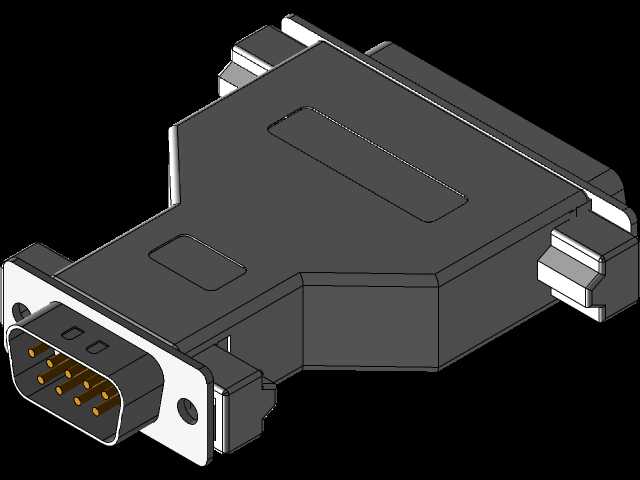

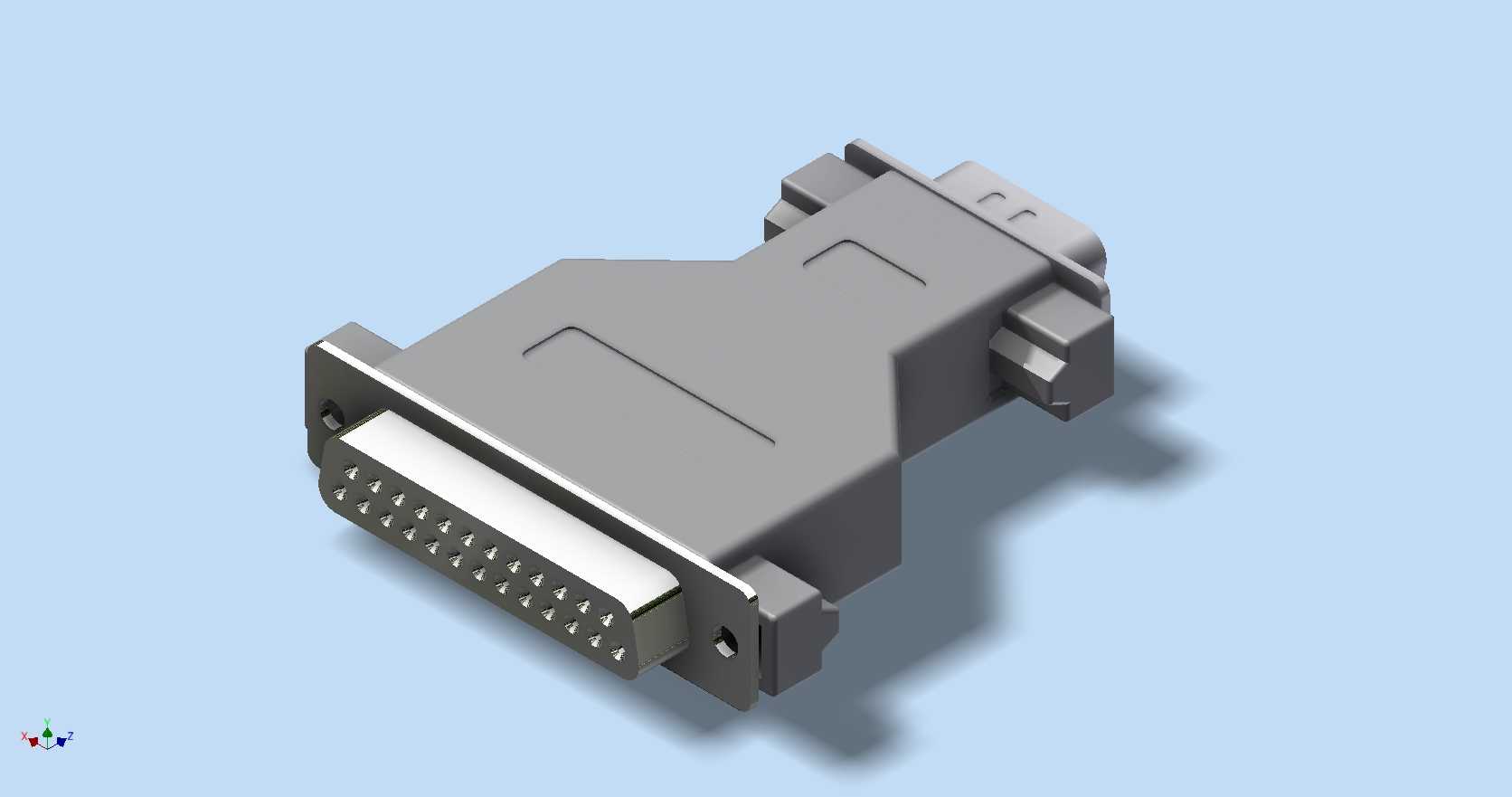

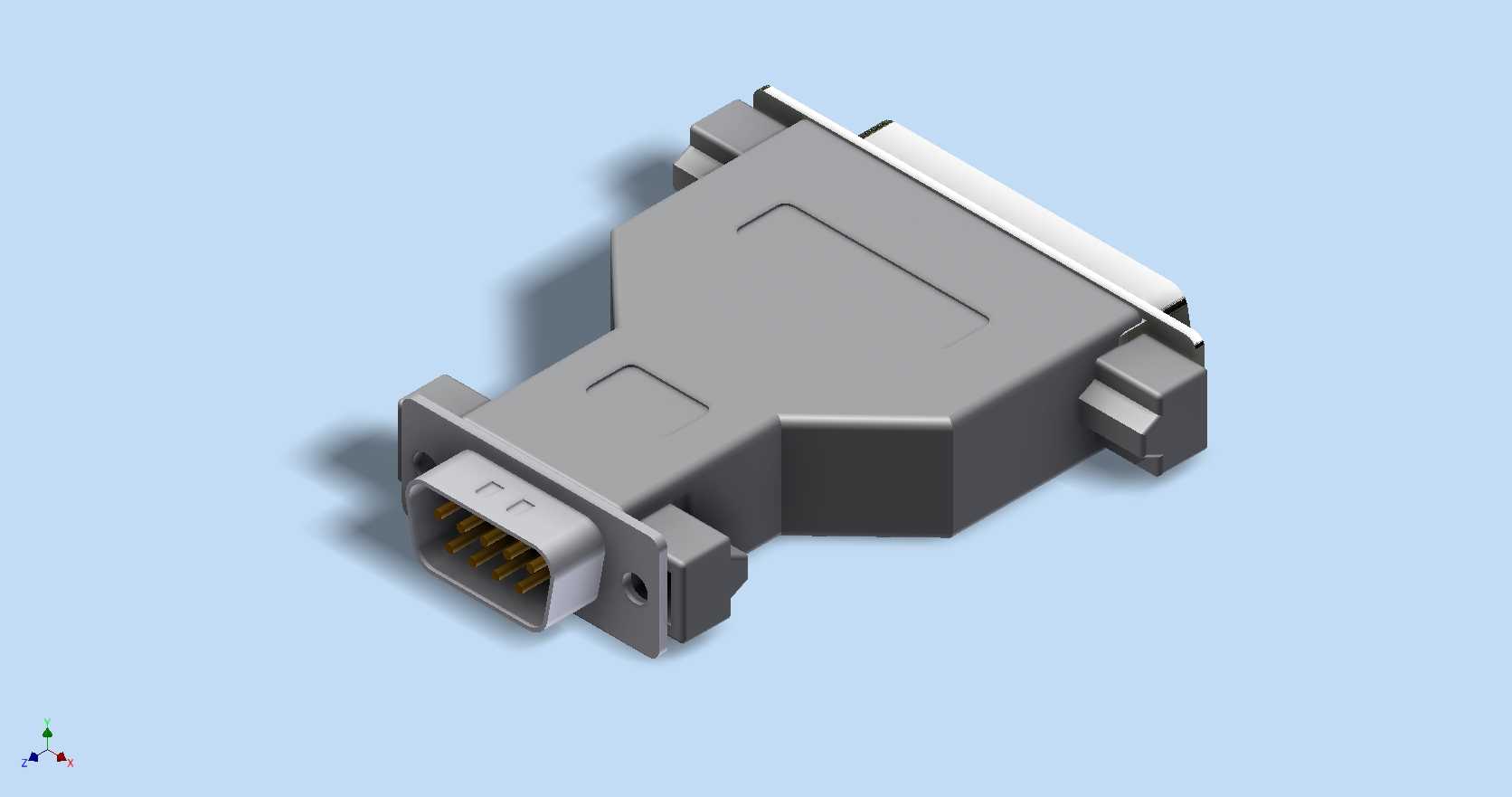

D-sub25F转9M转接头结构设计

　　这款D-sub25F至9M转接头，主要用于不同针数串口设备之间的信号互联场景，在工业控制机柜布线、老旧测试仪器适配、工控外设转接等现场十分常见，很多时候现场设备的接口针数不匹配，不需要重新压接整条线束，用这类转接头就能直接完成物理对接，大幅降低现场布线的改造成本。从结构设计来看，整体采用一体注塑包覆的外壳结构，外壳做了防滑的凹槽纹理，既方便插拔时手部施力，也能提升外壳的结构强度，避免日常插拔受力导致外壳开裂。两端的接口分别对应DB25孔端与DB9针端，金属安装法兰与接口屏蔽层做了导通设计，能够在对接后形成连续的屏蔽通路，减少工业现场电磁干扰对传输信号的影响，法兰上预留的固定螺丝孔，可在需要长期固定的使用场景下加装螺丝锁紧，

　　避免设备运行过程中受振动影响出现接头松脱、接触不良的问题。设计过程中需要严格控制两端接口的同轴度偏差，避免对接时出现针脚错位、插接过紧或过松的问题，内部的针脚连接采用一一对应的导通设计，针对常规的串口信号传输场景做了针脚载流能力匹配，满足常规RS232信号传输的载流要求。安装边界方面，转接头整体的轴向长度控制在常规接插件的适配范围内，不会因为转接额外占用过多机柜内部的布线空间，外壳的最大外径尺寸适配标准D-sub接口的安装空间，相邻接口排布时不会出现干涉问题，插拔时的手部操作空间也符合常规接插件的操作余量要求，不需要额外预留特殊的操作空间。在实际选型使用时，这类转接头不需要额外的固定支架，直接对接在设备原有接口上即可，外壳的绝缘材质满足常规工业环境的耐温、耐摩擦要求，能够适配车间、实验室等多数常规使用场景的环境要求，针脚的镀金层厚度满足一定次数的插拔寿命要求，避免多次插拔后出现接触电阻过大的问题。
