赛隆T08T09款PCB安装插座结构设计

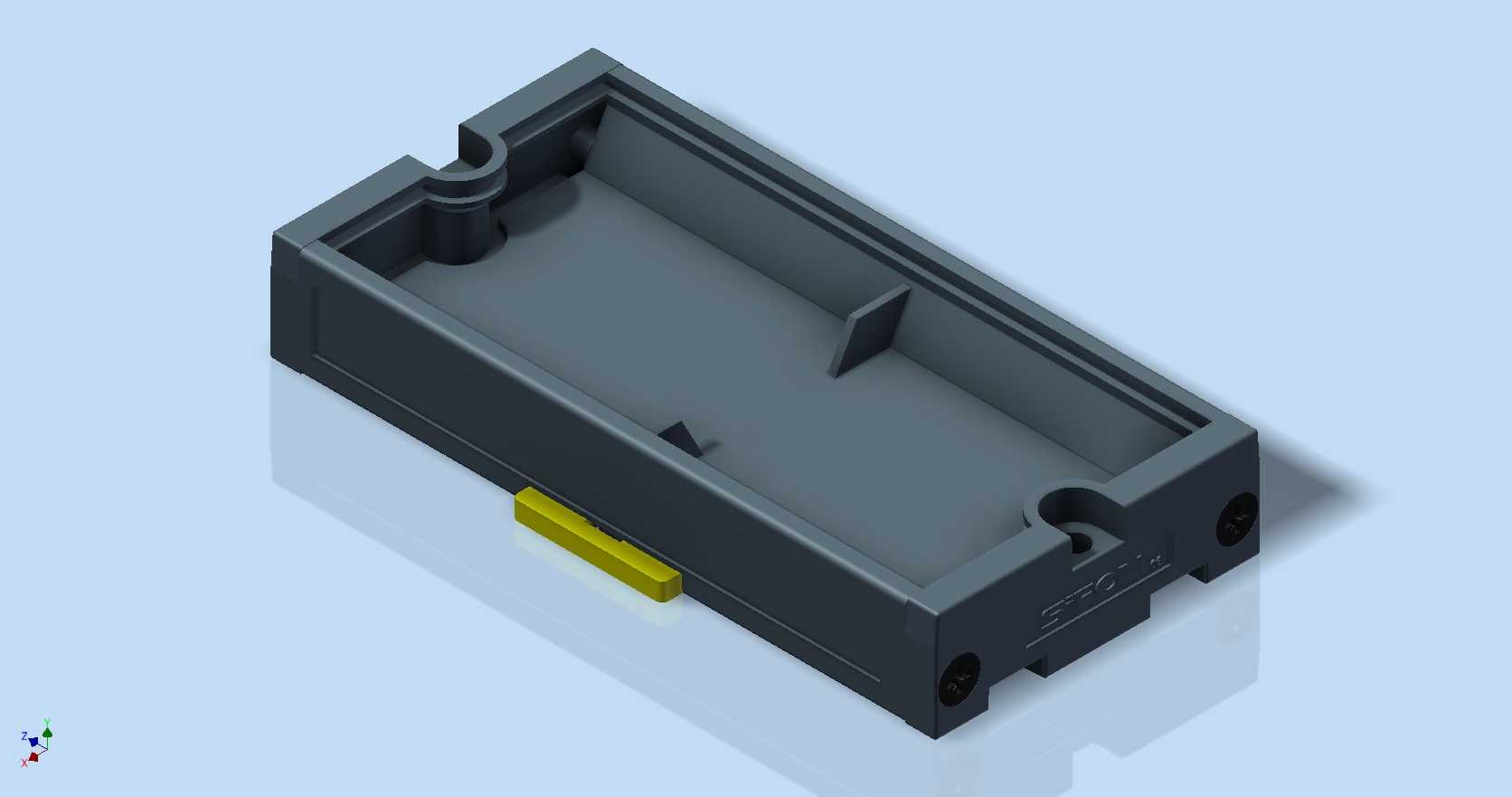

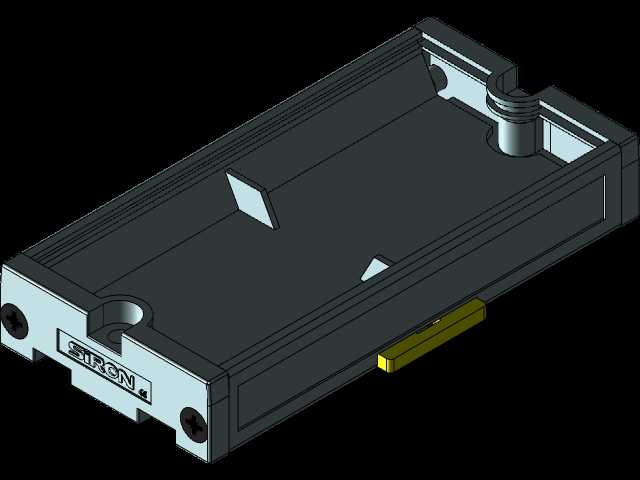

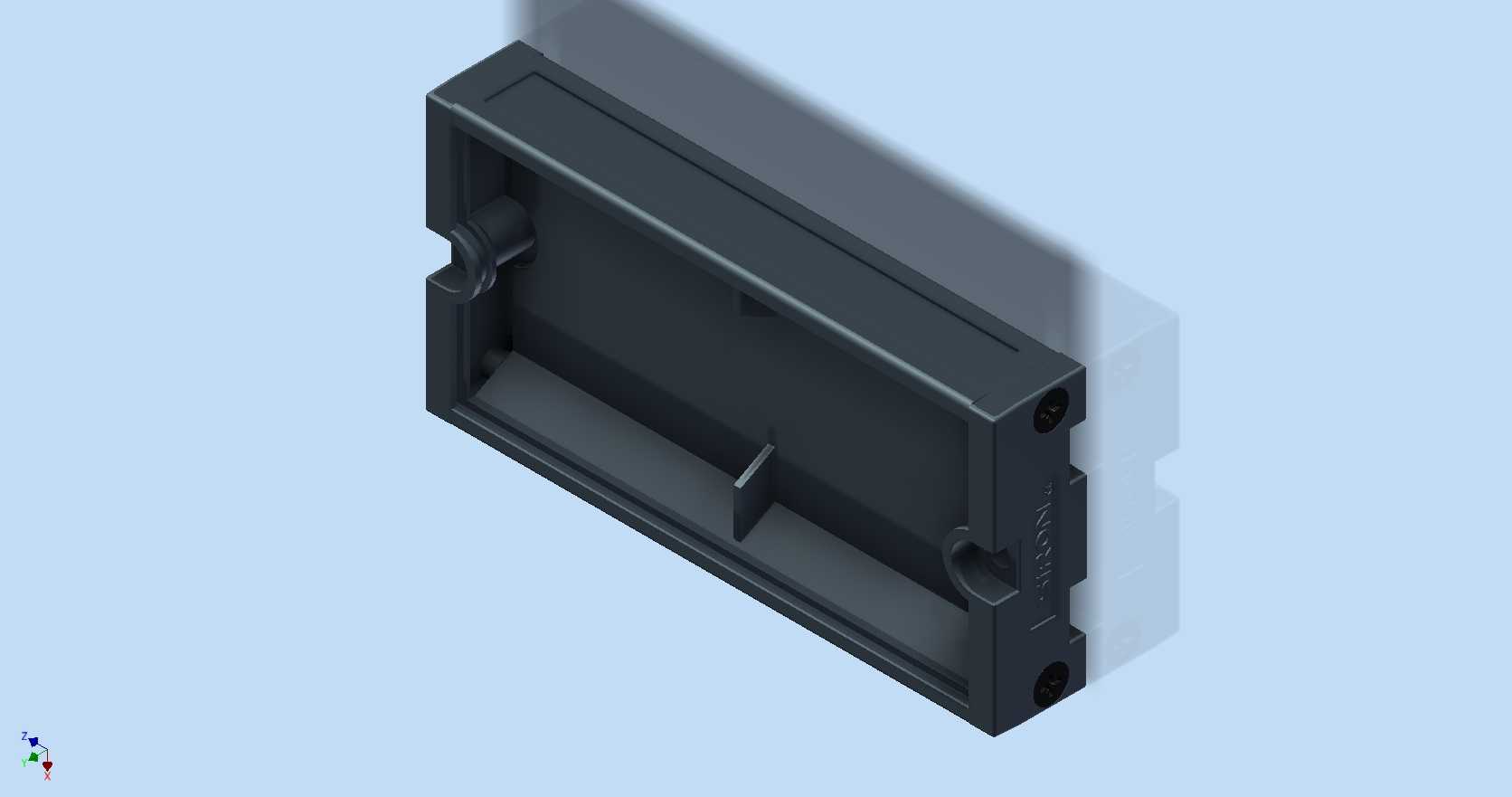

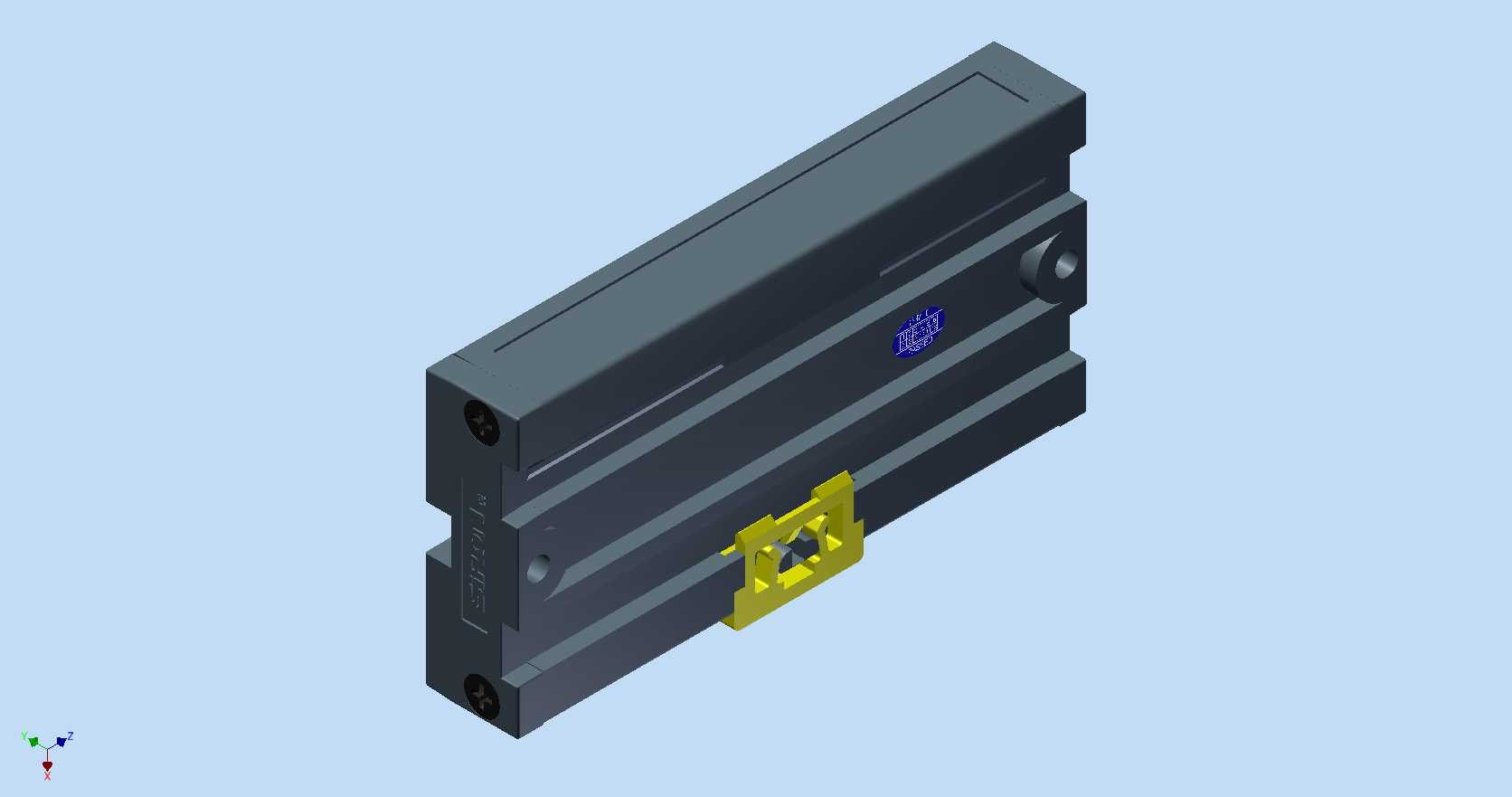

　　这款PCB安装插座主要面向工业控制板卡、嵌入式设备内部的电路连接场景使用，在实际产线设备中，这类插座承担着板载电路与外部线束的对接功能，能够避免线束直接焊接在PCB板上带来的拆装不便、焊点受力脱落等问题，日常多用于PLC扩展模块、小型工控终端、传感器信号转接板的板端连接位。从结构设计来看，整体采用槽式壳体结构，壳体主体为阻燃工程塑料材质，侧壁预留的安装孔位可直接通过螺丝将插座固定在PCB板预设的安装位上，不需要额外增加固定支架，能够有效压缩板上占用空间。壳体内部设置的限位筋条，可在插接匹配插头时起到导向与防呆作用，避免插反导致的引脚弯折、电路短路问题，侧面的黄色卡扣结构在插头插入到位后会自动卡合，

　　能够在设备存在小幅振动的工况下防止插头松脱，保障信号与供电连接的稳定性。设计过程中优先考虑了安装边界的适配性，壳体底部的轮廓完全避让PCB板上的走线区域与周边贴片元件位置，安装孔的中心距严格匹配对应规格PCB的安装孔位公差，插座插合面的高度经过测算，不会超出设备外壳的预留开口范围，同时壳体侧壁的厚度经过强度校核，在常规插拔力作用下不会出现开裂变形。插座两端的半圆定位柱可在焊接前与PCB板上的定位孔配合，实现预固定，减少波峰焊过程中插座移位的概率，内部的端子容纳槽尺寸与配套插针的公差配合经过优化，既保证插针插入时的顺畅度，又能避免插针松动导致的接触电阻过大问题。在实际选型应用中，这类插座可适配多规格的线端插头，

　　能够同时满足小电流信号传输与小功率供电的连接需求，壳体的边缘做了圆角过渡处理，避免组装过程中划伤操作人员或损坏周边线材，底部的支撑凸台可让插座壳体与PCB板面保持微小间隙，避免焊接时助焊剂残留堆积在插座底部造成电路漏电风险。
