40Pin间距0.5mmFPC转接电路板结构设计

项目分类:通用机械零部件 发布时间:2021-12-10 ID:453571
  • 40Pin间距0.5mmFPC转接电路板结构设计
  • 40Pin间距0.5mmFPC转接电路板结构设计
  • 40Pin间距0.5mmFPC转接电路板结构设计

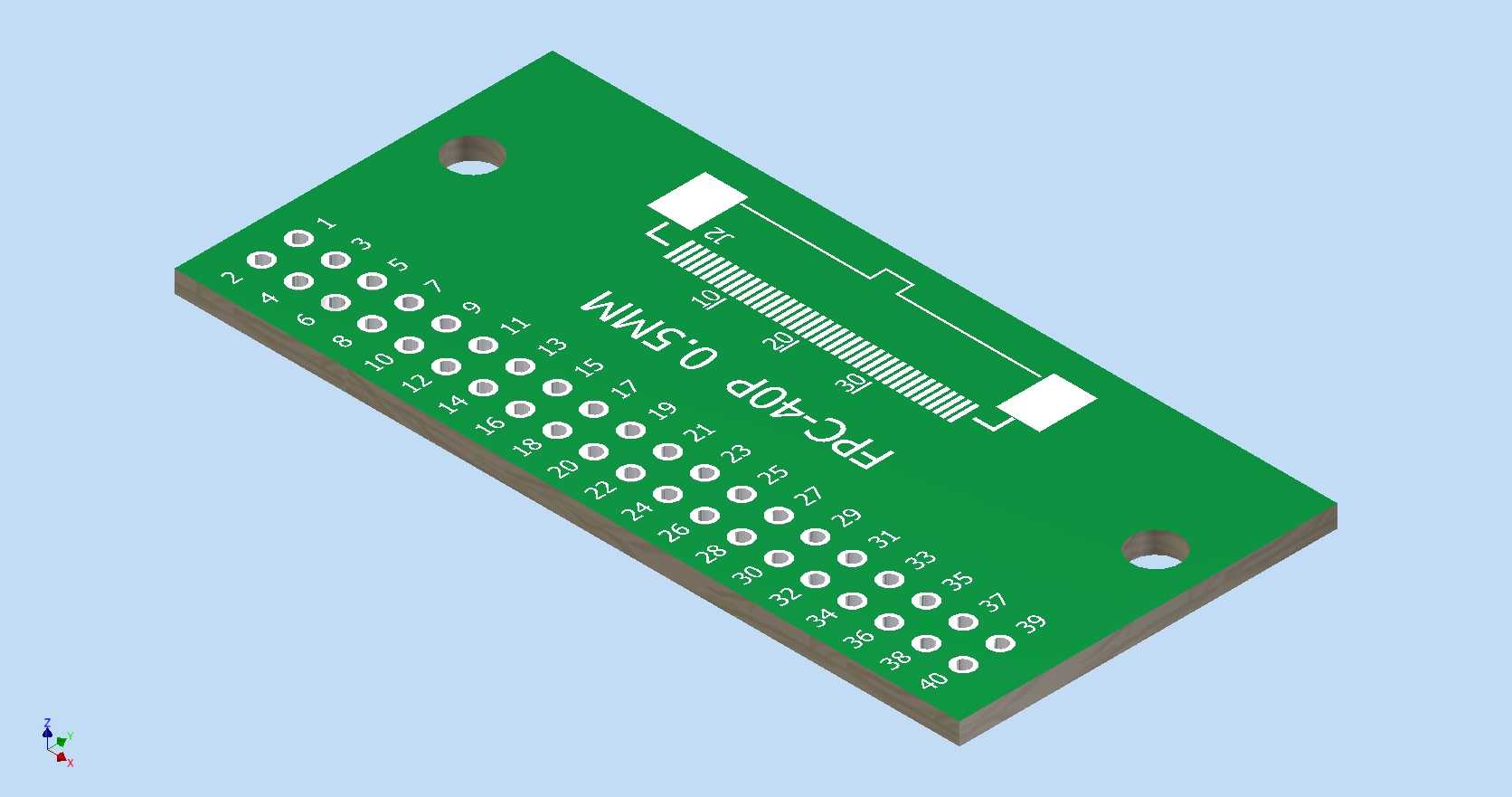

  这款FPC转接电路板主要用于消费电子、工业控制板卡、小型智能设备内部的柔性排线与刚性主板的信号转接场景,在紧凑的设备内部空间里,解决柔性FPC排线直接焊接易折损、拆装维护难度大的问题,为排线与主板之间提供可靠的可插拔连接界面。板体采用标准FR-4环氧玻纤基材设计,整体外形为矩形结构,对角位置设置两个金属化安装定位孔,可通过M2规格螺丝直接固定在设备内部的安装柱上,安装时两个定位孔可同时起到防呆作用,避免装配时装反方向导致的引脚接反故障。板上排布40个信号引脚,适配0.5mm间距的标准FPC排线连接器,引脚焊盘做了加宽处理,既可以兼容贴片式FPC连接器焊接,也可直接压接对应规格的柔性排线,满足不同装配工艺的需求。

  设计过程中优先考虑信号传输的稳定性,引脚走线采用等长排布规则,对于高频信号通路预留了完整的参考地平面,减少高速信号传输过程中的串扰与信号衰减,板边预留的工艺边宽度满足SMT贴片加工的传送要求,批量生产时无需额外添加辅助工艺边,可直接上线完成贴片焊接工序。板体表面印字清晰标注了引脚序号与间距参数,装配与检修时可快速核对引脚定义,无需额外查阅图纸即可完成接线排查,板上预留的两个方形丝印区域可根据实际使用需求焊接贴片式固定座或者屏蔽罩,当应用在电磁环境复杂的工业场景时,可直接加装金属屏蔽罩降低外界电磁干扰对信号传输的影响。整体板厚采用常规1.6mm规格,安装后板体与周边结构件的安全间隙预留0.8mm以上,避免装配过程中板体受挤压导致的焊盘脱落、线路断裂问题,引脚焊盘做了沉金处理,提升抗氧化能力与焊接可靠性,长期在高低温交变环境下使用也能保持稳定的接触性能,不会出现接触不良、信号中断的故障。
