8P传感器中间转接电路板结构设计

　　这款8P传感器转接模块，主要面向工业自动化现场多传感器信号汇聚的布线场景，在各类非标自动化设备、产线检测工位、小型电控柜内部都有广泛应用，核心作用是将分散布置的8路传感器接线统一转接，减少主控端接线的杂乱程度，降低现场布线的查线、维护难度，同时通过板载的状态指示元件，让运维人员可以快速判断每一路传感器的通电、信号输出状态，不用逐个拆解传感器端接线排查故障。

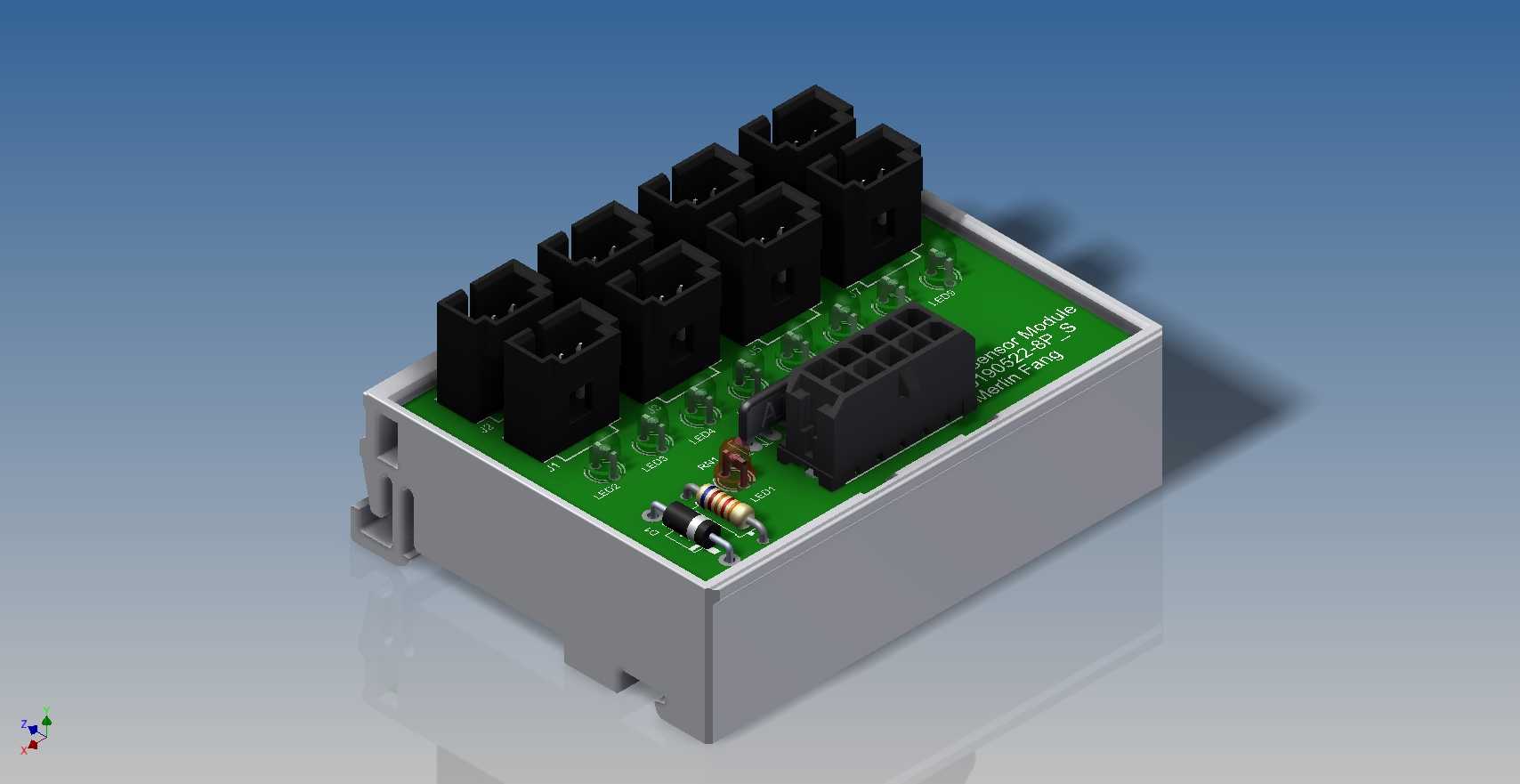

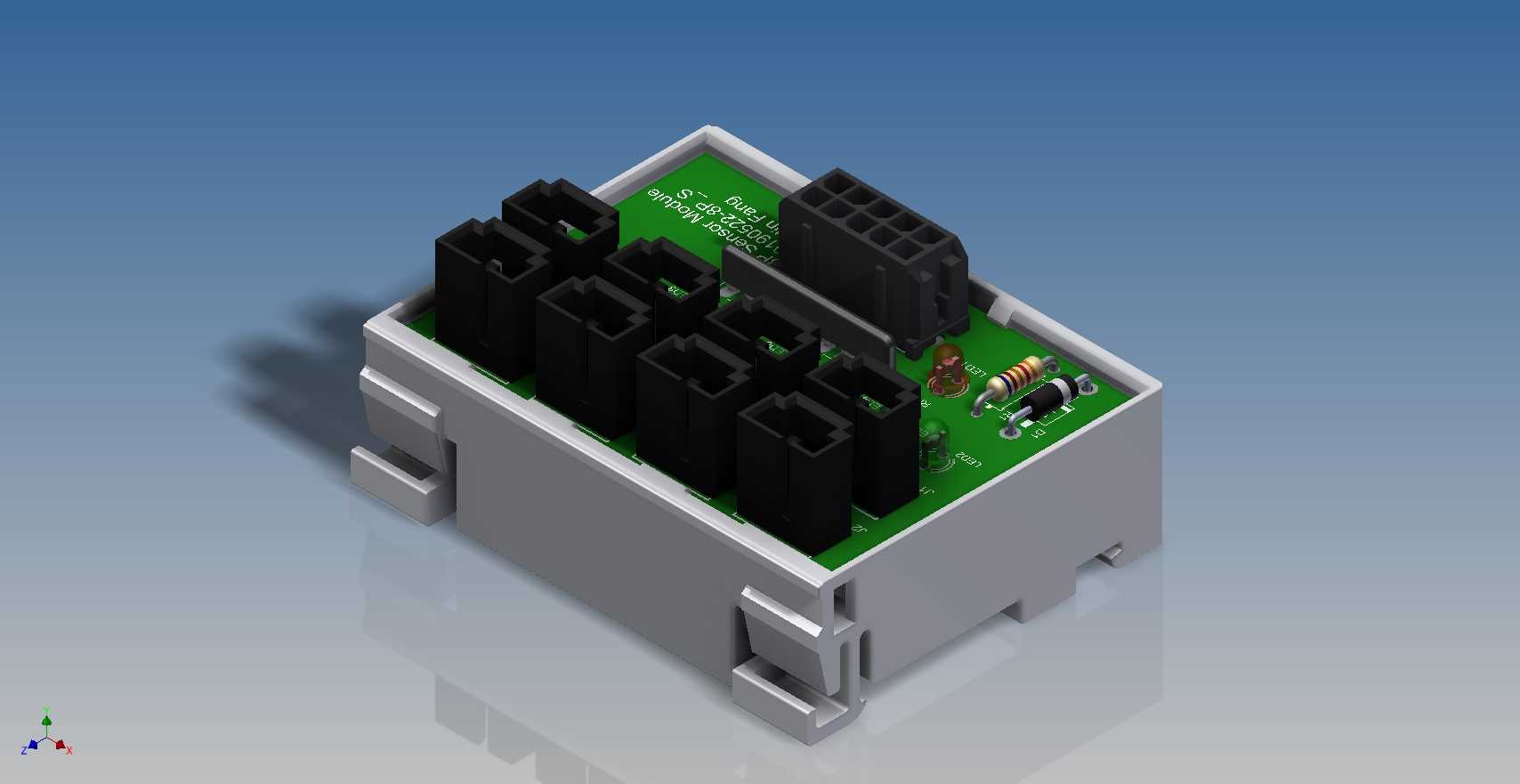

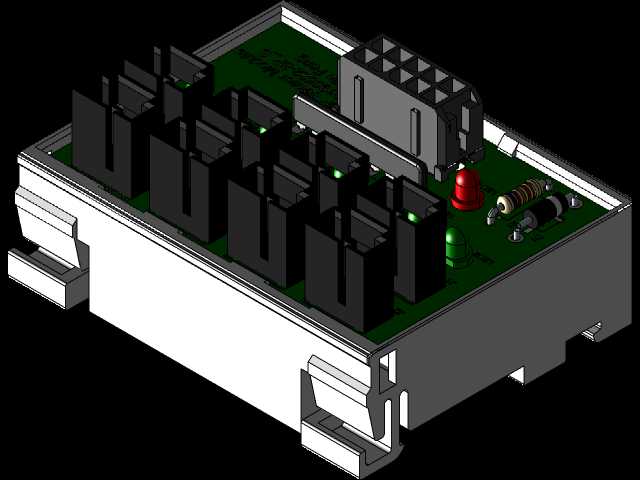

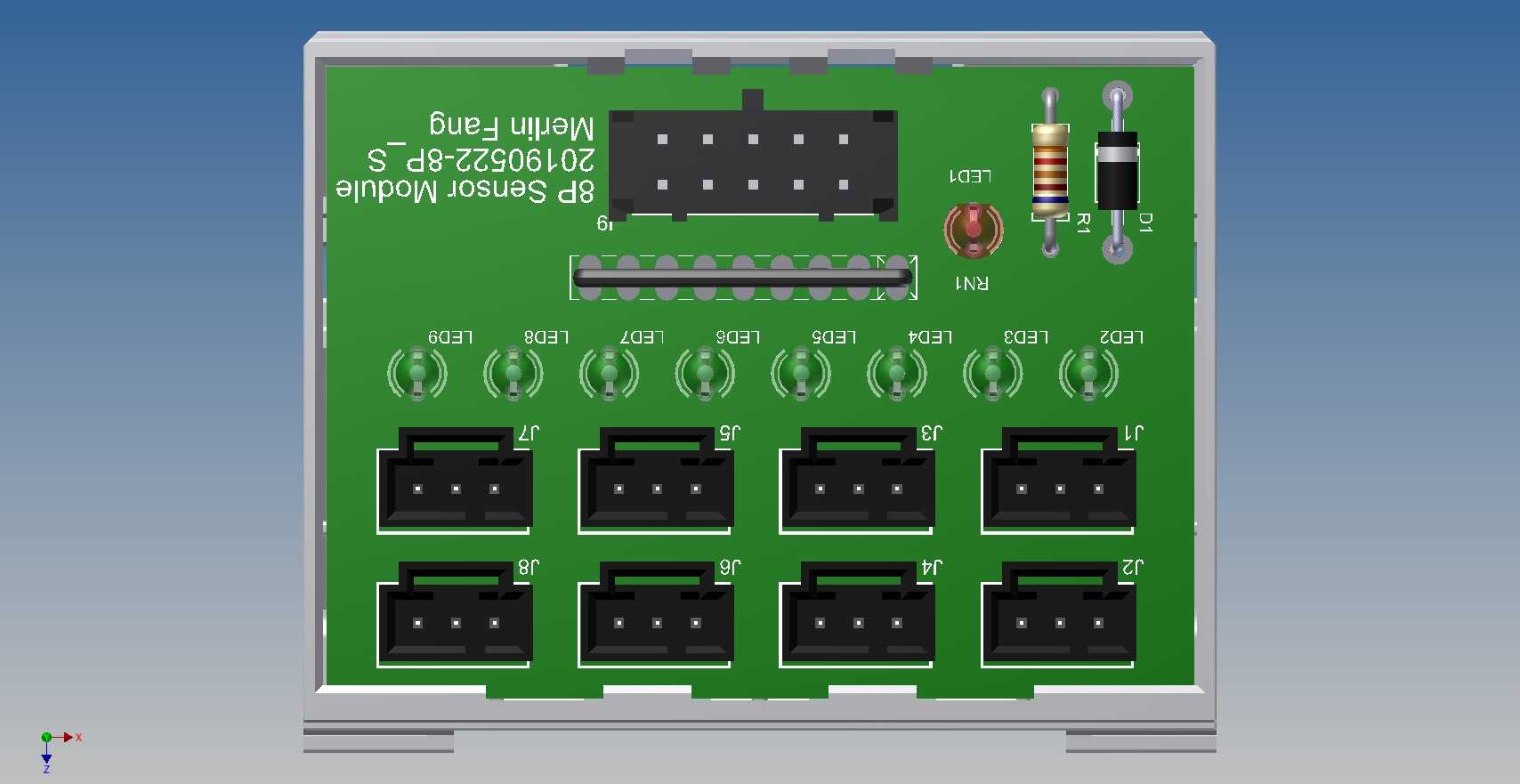

　　从设计思路来看，这块板采用标准导轨安装的壳体适配尺寸，板边预留了和标准工业接线模块外壳匹配的卡扣安装位，整体板型方正，长宽尺寸适配常规35mm标准导轨安装的模组外壳，安装时可以和其他同规格的中继模块、端子排并排卡在电控柜导轨上，不需要额外打孔固定，安装边界和同规格工业模组完全兼容，替换旧模块或者新增扩展都不需要改动柜内原有安装布局。板上的元件布局遵循强弱电分离、信号路径最短的原则，8路输入端子分成两排均匀布置在板体下半区，每一路端子对应一个状态指示灯，指示灯排布在端子正上方，接线完成后每一路的工作状态可以直接对应观察，不会出现标识混淆的问题。板载的排针接口布置在板体上半区，用来和主控侧的排线对接，省去了单根线压接端子的工序，批量装配时可以大幅提升接线效率。

　　板上预留的阻容、二极管安装位，是针对现场传感器供电波动、信号反接的防护设计，不需要额外外接保护元件，就能应对工业现场常见的供电浪涌、接线反接问题，降低传感器和主控IO口的烧毁风险。每一路接线端子都采用插拔式结构，维护时可以直接拔下端子排，不用松开每根线的压接螺丝，更换模块的时间可以缩短到数秒，适合产线不能长时间停机的运维场景。板体上的丝印标识清晰标注了每一路的端口号、接口定义，就算没有附带接线图纸，现场运维人员也能根据丝印快速完成接线，不会出现线序接错的问题。

　　在实际选型使用时，这个模块可以适配NPN、PNP两种常见输出类型的传感器，只需要根据传感器类型选择对应的板载元件焊接方案，就能兼容不同的输出逻辑，不用单独设计两种不同的转接板，减少了备件的种类，降低了仓储管理的成本。模块整体厚度控制在常规工业模组的尺寸范围内，并排安装时不会和相邻模块产生空间干涉，柜内布线时可以顺着端子排方向走线，整体布线整齐美观，也方便后续整理线扎、排查线路。
