树莓派GPIO扩展立式排针电连接器

　　做嵌入式硬件配套结构设计时，这类适配树莓派GPIO接口的立式排针电连接器是很常见的互联部件，很多做小型工控终端、智能传感节点、教学实验装置的项目里都会用到。它的核心作用是实现树莓派核心板与外接功能PCB之间的信号与低压电源传输，相比飞线焊接的方式，排针接插的形式既能保证连接可靠性，也方便后期模块更换、功能调试，不用反复拆焊损伤主板焊盘。

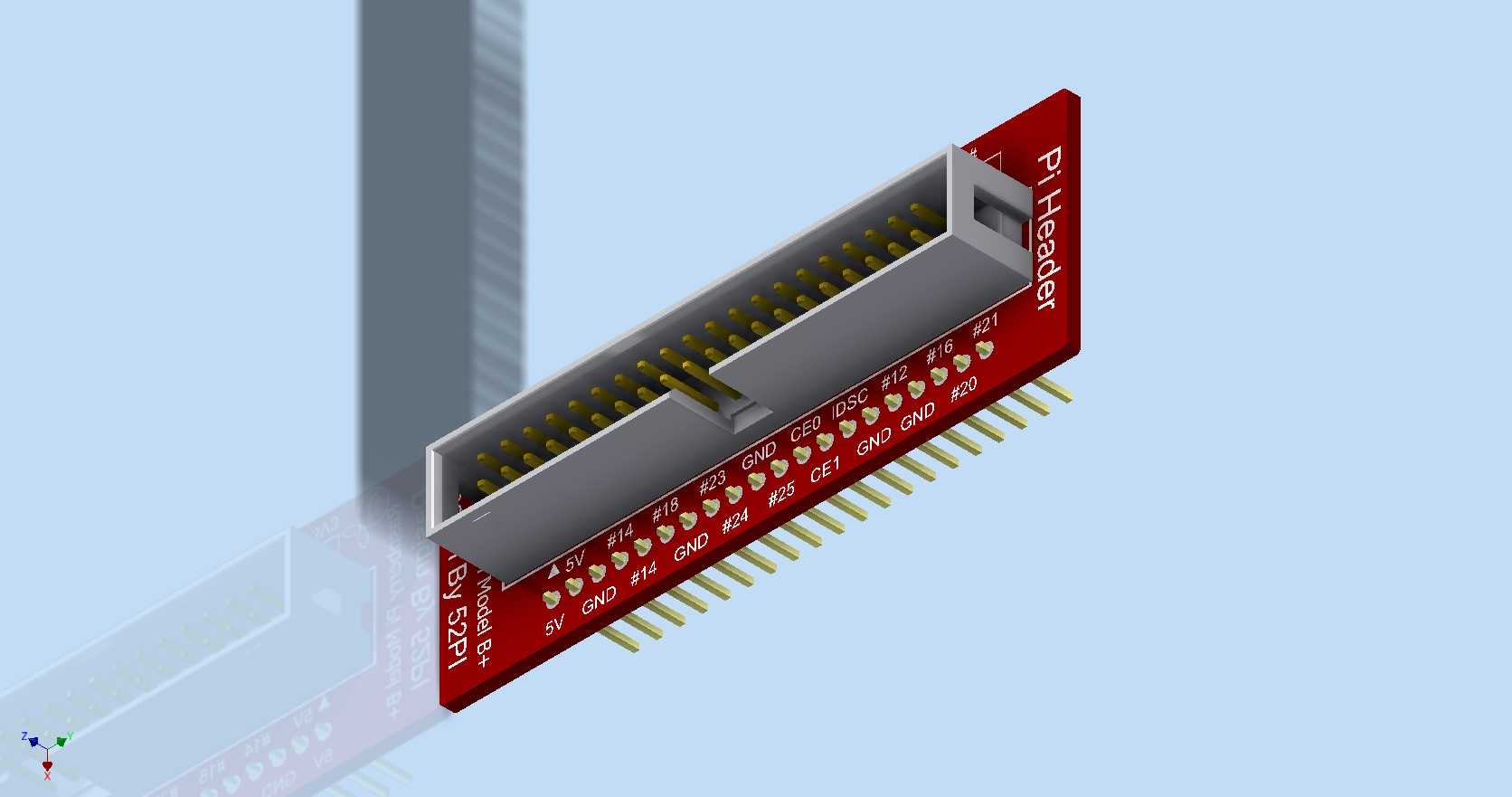

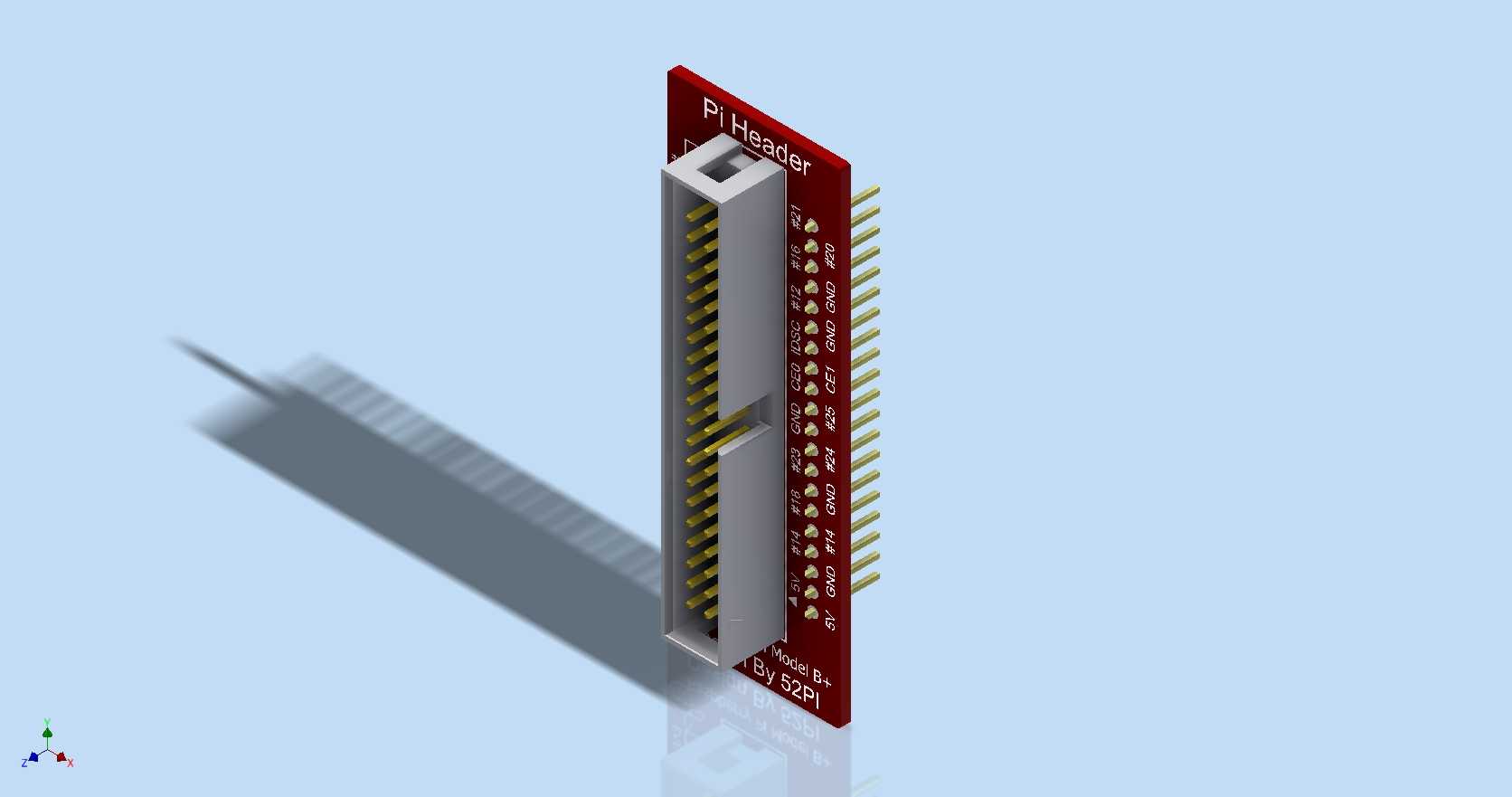

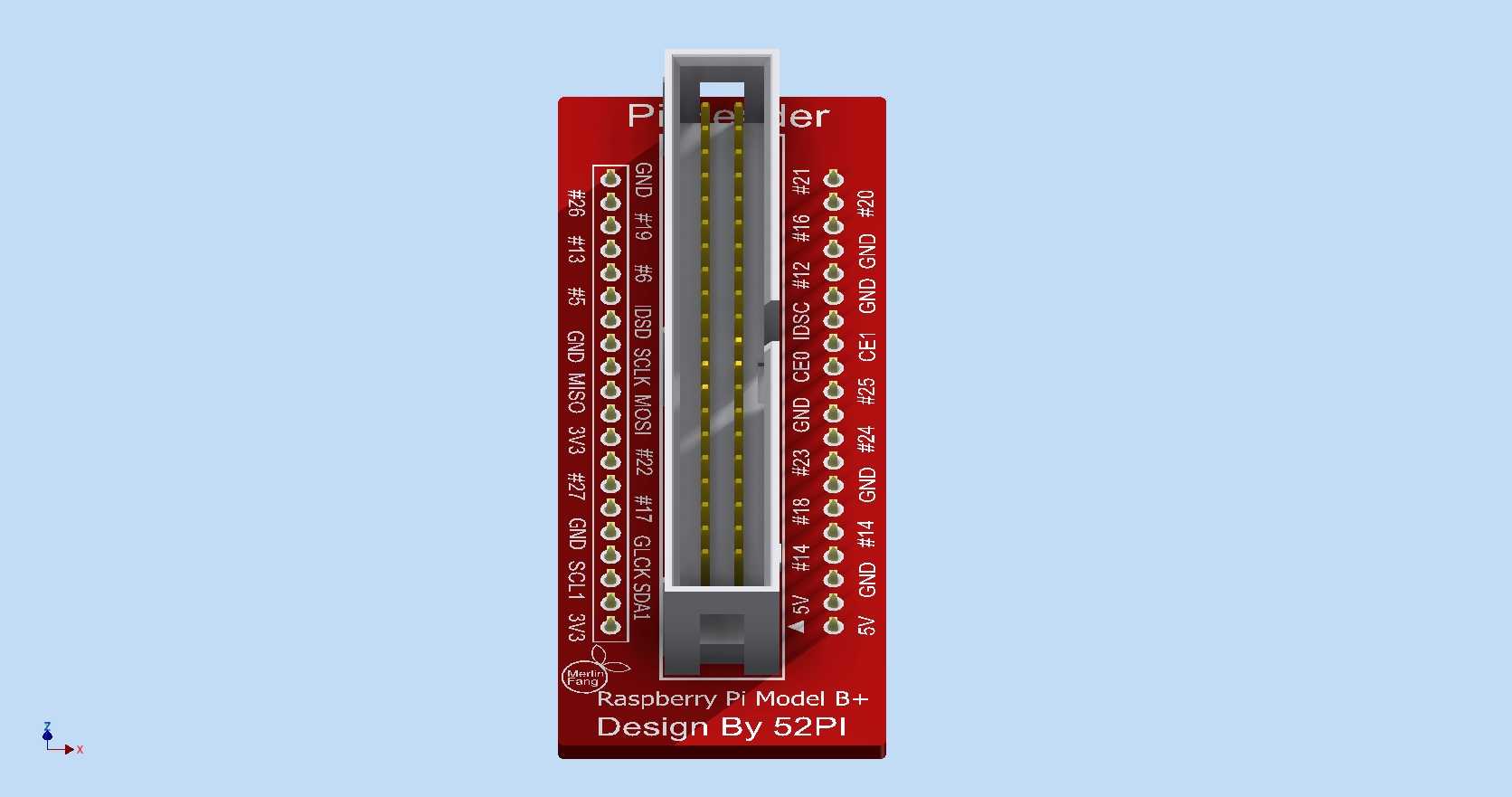

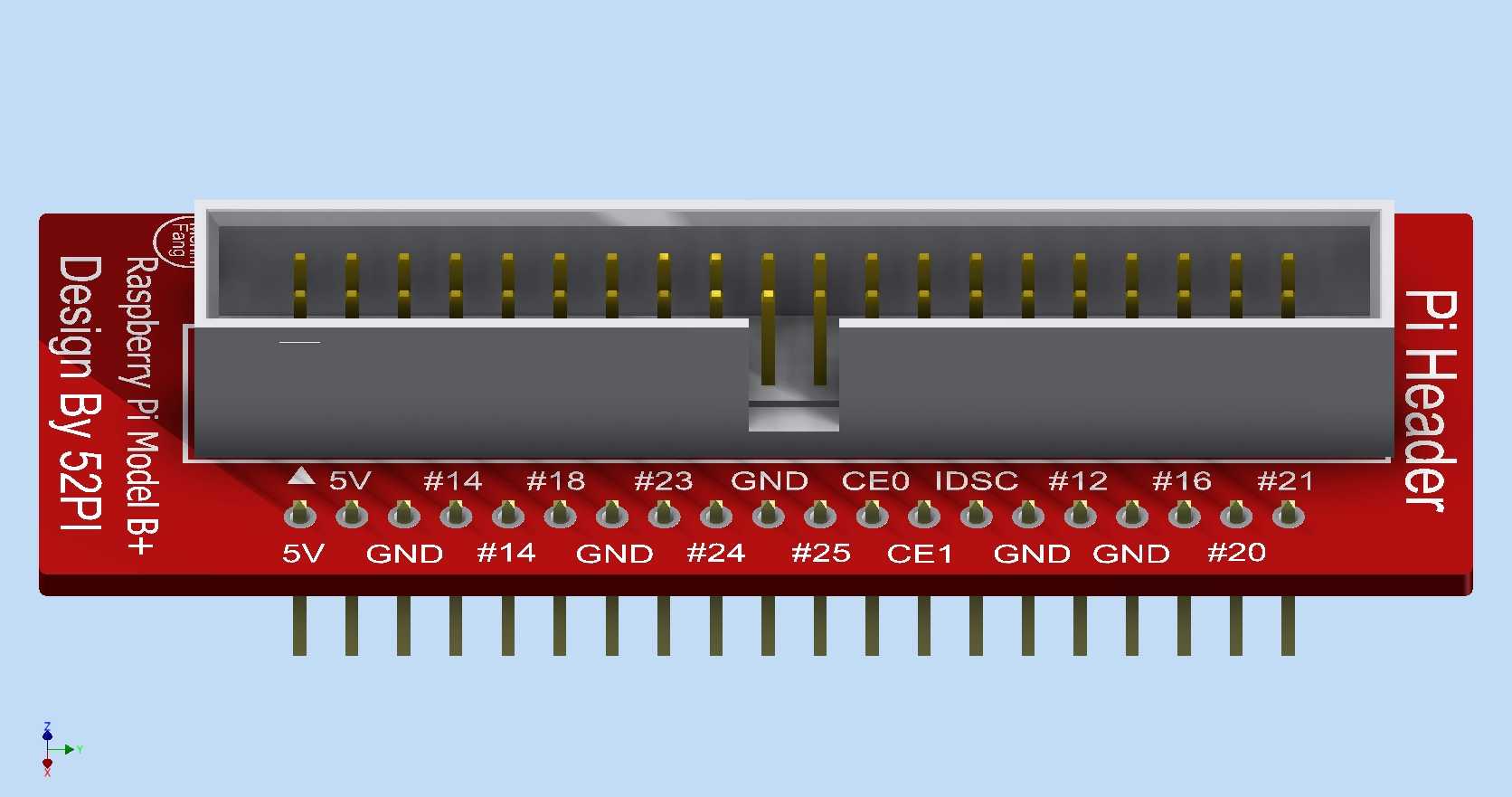

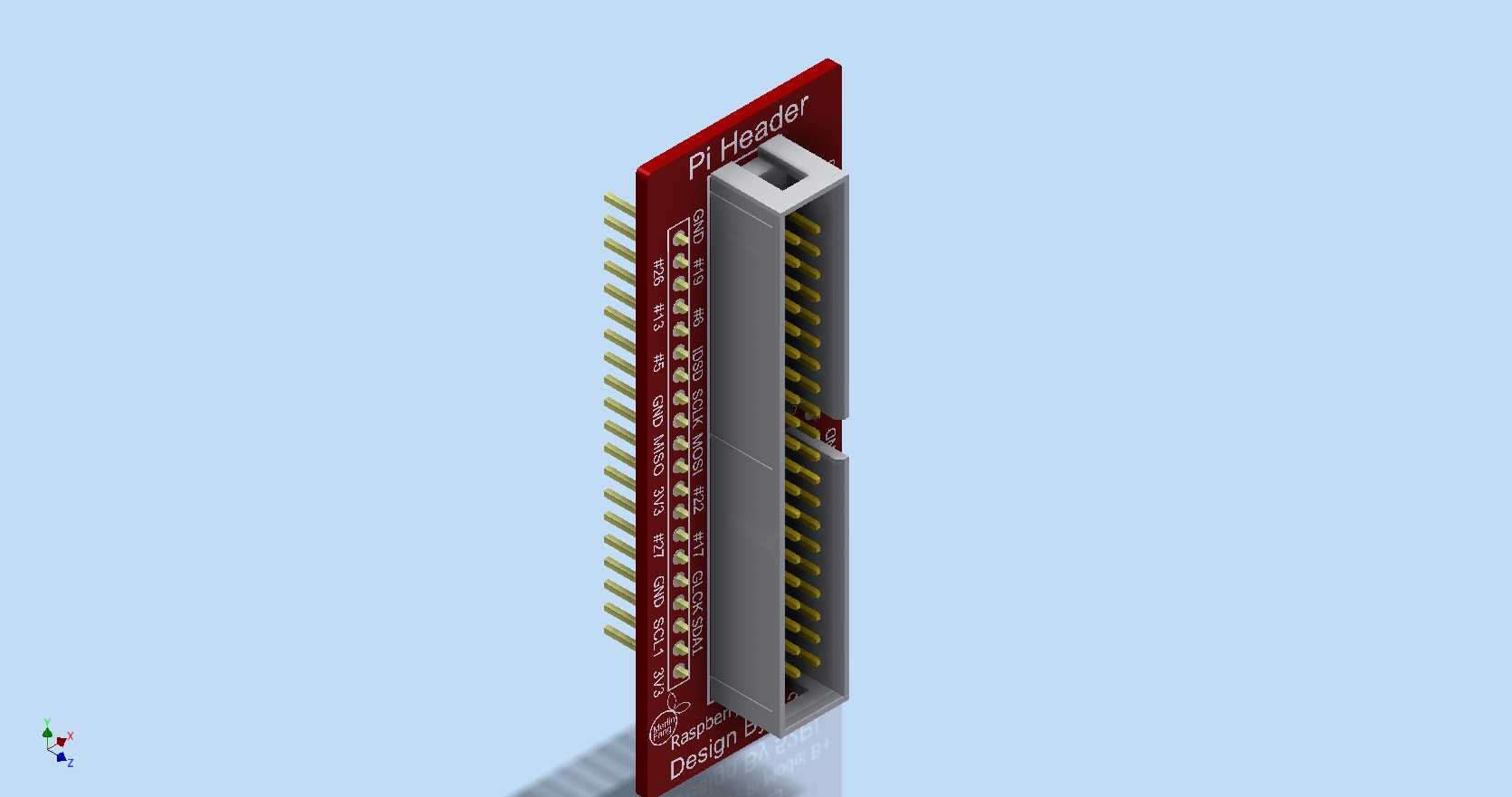

　　从结构设计角度看，这款连接器采用长体立式排布，排针引脚沿绝缘基座两侧等距排列，引脚间距完全匹配树莓派标准GPIO接口的焊盘孔距，插合后能保证每根引脚与主板焊盘精准对位，不会出现偏针、虚接的问题。绝缘基座采用耐高温工程塑料材质，既能在波峰焊、回流焊工序中耐受高温不变形，也能在日常使用中隔绝相邻引脚之间的信号干扰，避免相邻引脚短接造成的主板烧毁问题。基座一侧设计有定位凸台，与PCB上的定位孔配合后，能在焊接前快速固定连接器位置，减少焊接过程中的偏移量，也能在反复插拔过程中分散受力，避免引脚受侧向力弯折断裂。

　　设计这类接插件三维模型时，首先要锁定安装边界：连接器整体高度要匹配外壳内部的预留空间，不能出现装完外壳后连接器被顶住、插不上杜邦线的问题；引脚伸出PCB背面的长度要控制在1.5-2mm之间，既能保证焊锡充分浸润形成可靠焊点，也不会因为引脚过长碰到外壳内部的导电结构造成短路。排针的镀金层厚度、接触弹片的弹性参数虽然是电气性能参数，但在结构建模时也要预留足够的插合行程，保证公母排针对插时的插拔力处于合适区间，既不会太松导致接触不良，也不会太紧导致插拔时掰坏主板。

　　实际项目选型时，这类立式长排针很适合用在板对板垂直堆叠的场景，比如在树莓派上方堆叠传感器扩展板、继电器驱动板时，立式排针能把两块板的间距控制在合理范围，减少整体装置的横向占用空间，很适合做紧凑型的嵌入式控制装置。建模时还要注意排针引脚的倒角处理，引脚端部做小角度导向倒角，能让插合过程更顺畅，不会出现插针怼弯的情况，这也是很多新手建模时容易忽略的细节，实际生产装配中，没有导向倒角的排针很容易在批量组装时出现引脚弯折的不良品。
