C19规格大电流电源接插件结构设计

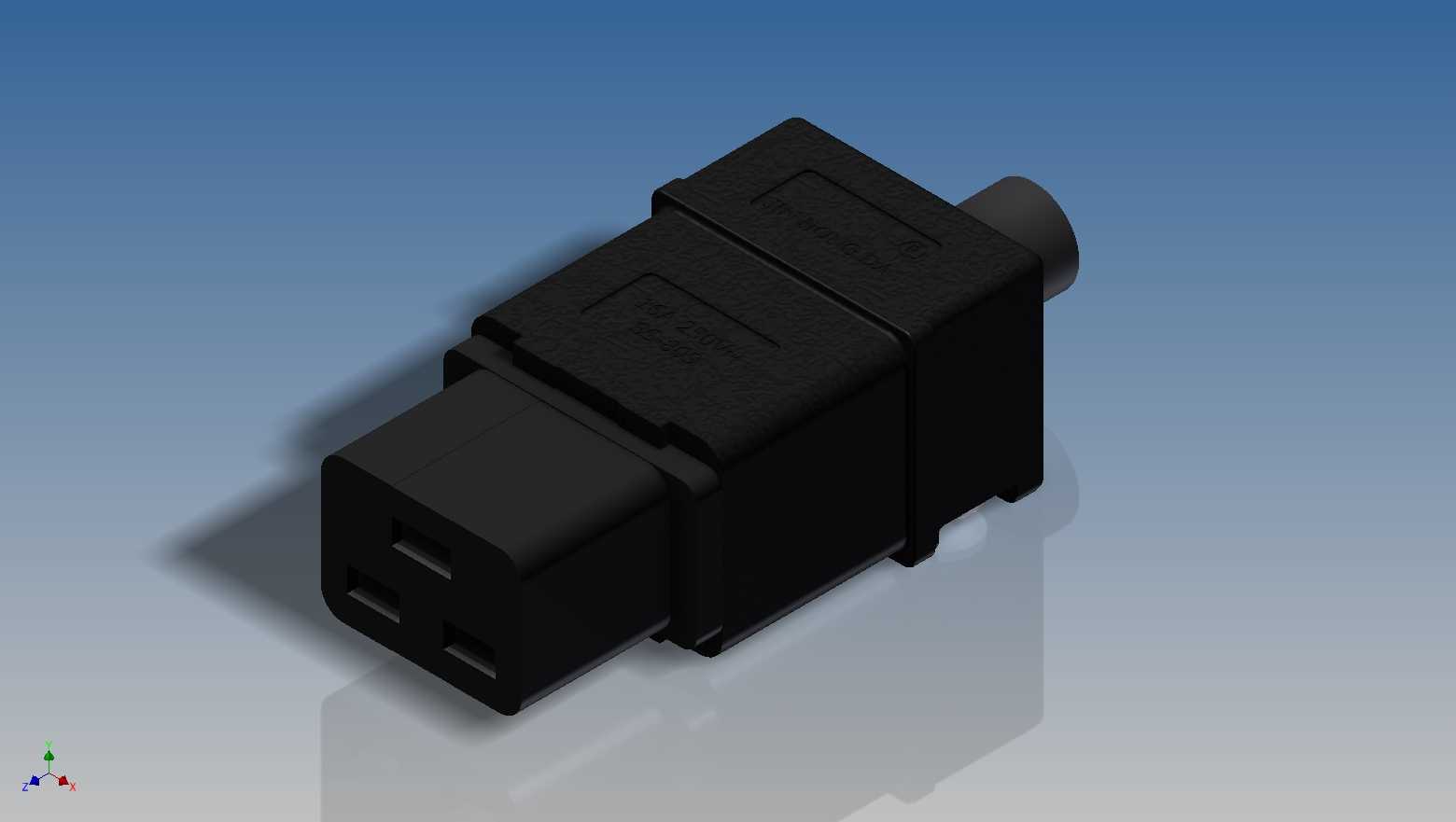

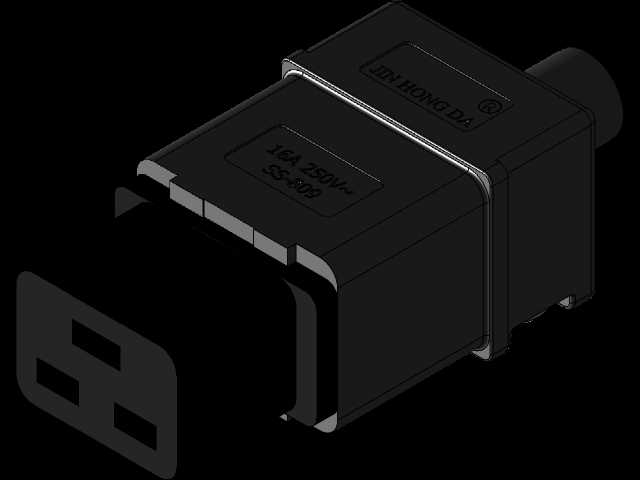

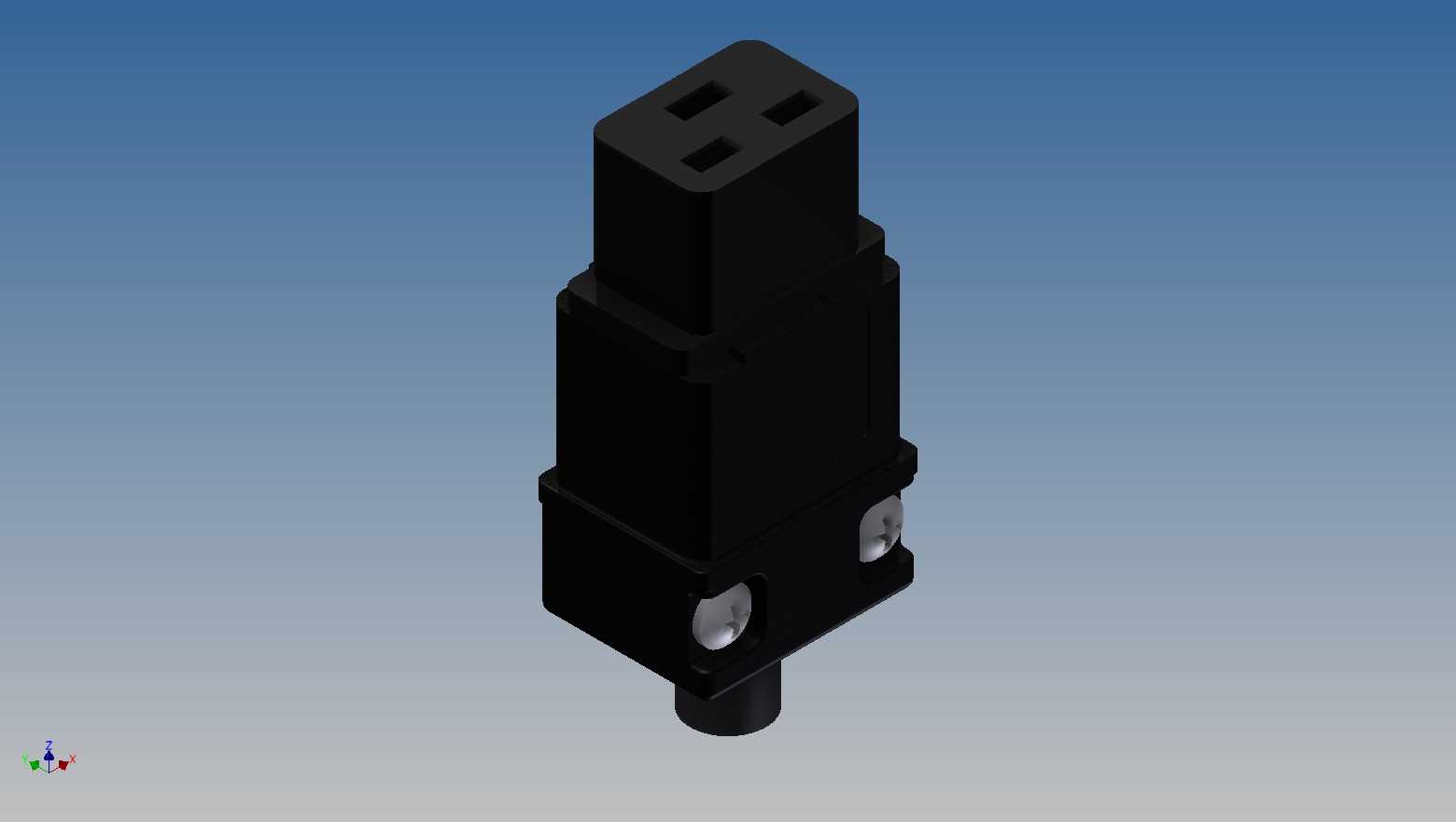

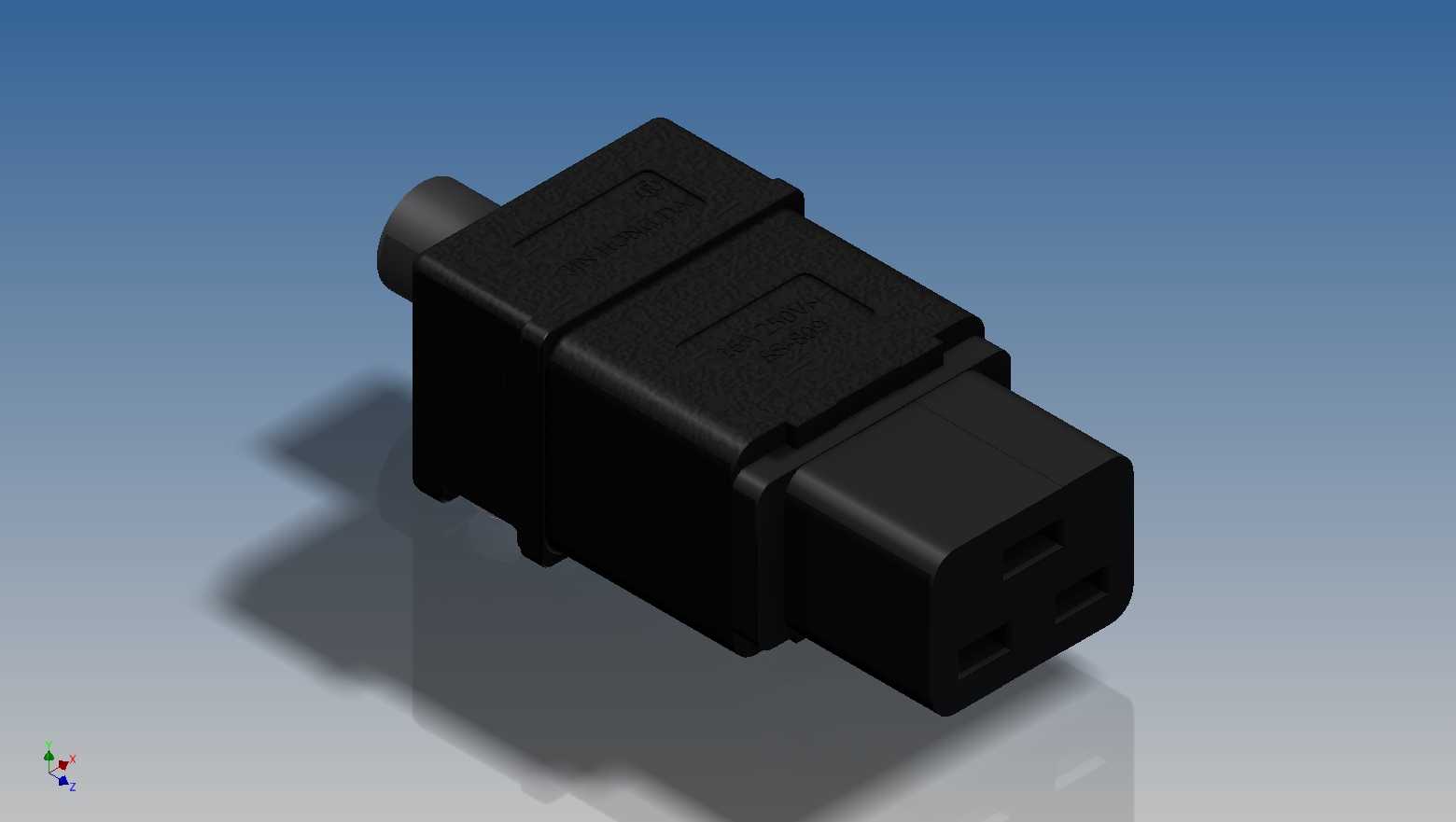

　　这款C19规格接插件的建模过程，首先要明确其核心应用场景——它是服务器机柜、大功率UPS供电回路、工业配电柜输出端常用的大电流电源连接部件，额定承载电流可达16A，多用于PDU单元与服务器主机、大功率工业设备的电源输入端对接，日常运维中需要频繁插拔操作，因此结构设计上首先要兼顾插拔手感的顺畅度与长期使用的接触可靠性。从外形结构来看，整体采用方型叠层壳体设计，插合端的三个接触腔呈品字形排布，区别于普通民用插座的扁形插脚布局，这种排布方式能避免误插，同时增大接触件的爬电距离，满足高压大电流场景下的绝缘安全要求。建模时首先要确认安装边界尺寸：插合端面的外形尺寸、插合深度要严格匹配对应C20插座的啮合尺寸，

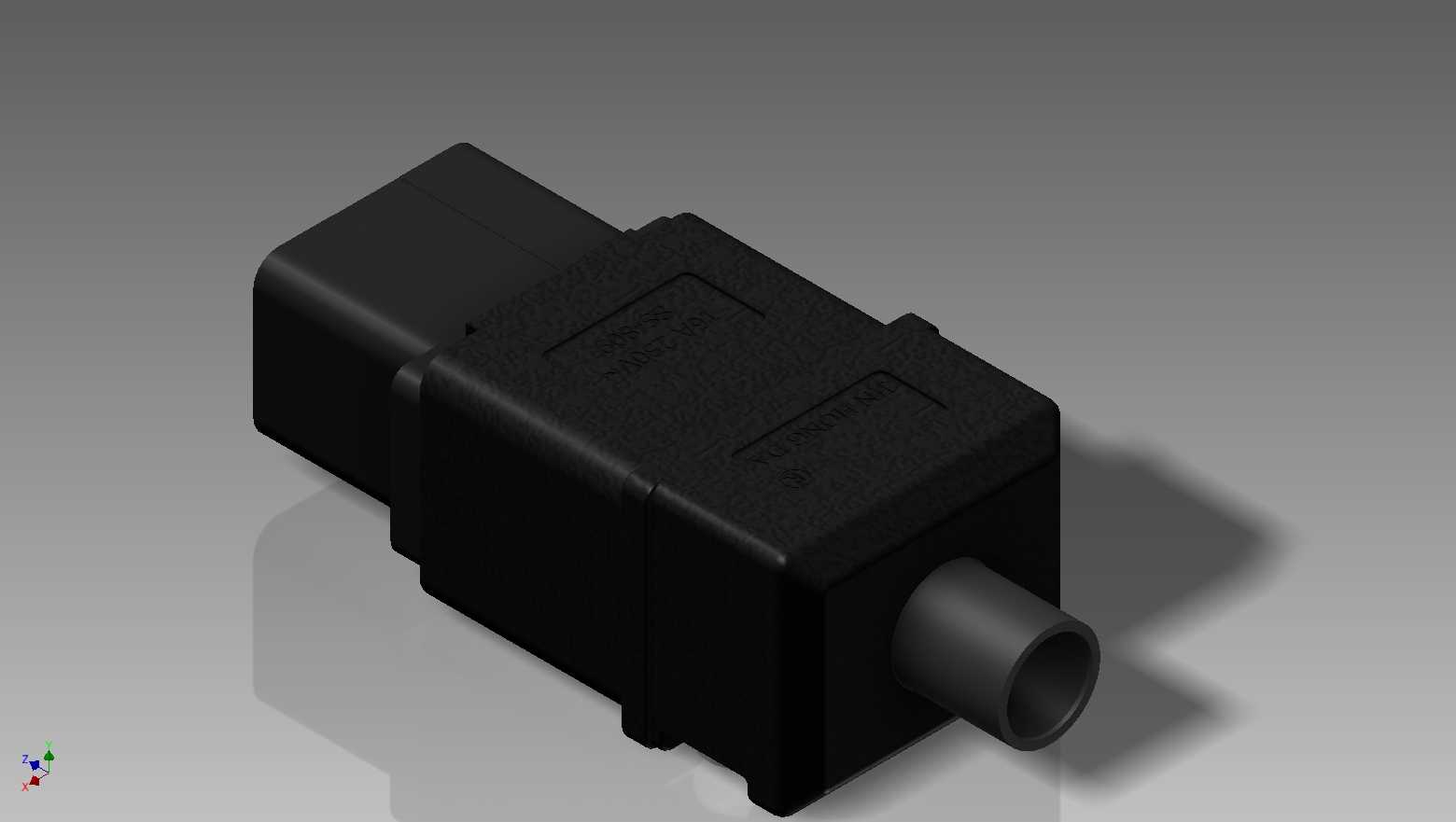

　　尾部的线缆进线端要预留足够的线缆弯折空间，适配1.5平方到2.5平方的多股铜芯电源线压接，壳体外侧的防滑凸筋设计，是为了运维人员插拔时增大手部摩擦力，即使戴薄劳保手套操作也能顺利施力，不会出现打滑脱手的情况。内部结构上，接触件采用铜质镀镍插套，建模时要预留插套的安装卡槽，保证插套在壳体内不会出现轴向窜动，避免长期插拔后接触件移位导致的接触不良、温升过高问题；壳体的拼接结构采用卡扣式装配，不需要额外螺丝固定，装配时直接将预装了插套的内芯推入外壳卡扣位即可锁定，能提升产线装配效率，同时壳体接缝处做了错位止口设计，防止灰尘、飞溅的液体从拼接缝隙进入内部造成绝缘故障。在实际设备选型配套时，要注意这款插头的外部轮廓尺寸，

　　在高密度安装的机柜PDU上，相邻插座的间距要匹配插头的壳体宽度，避免出现插头插入后遮挡相邻插座位的情况，尾部的线缆出线方向与插头轴向一致，不会额外占用机柜侧面的走线空间，适配机柜内部的理线架布线要求。建模过程中对壳体的拔模角度做了合理设置，所有外观面的拔模斜度控制在1.5度，既满足注塑生产的脱模要求，也不会影响插合时的尺寸配合精度，边缘位置全部做了R0.5的圆角处理，避免装配和使用过程中锐边划伤操作人员手部，也能减少壳体应力集中，提升塑料壳体的抗摔抗冲击性能。
