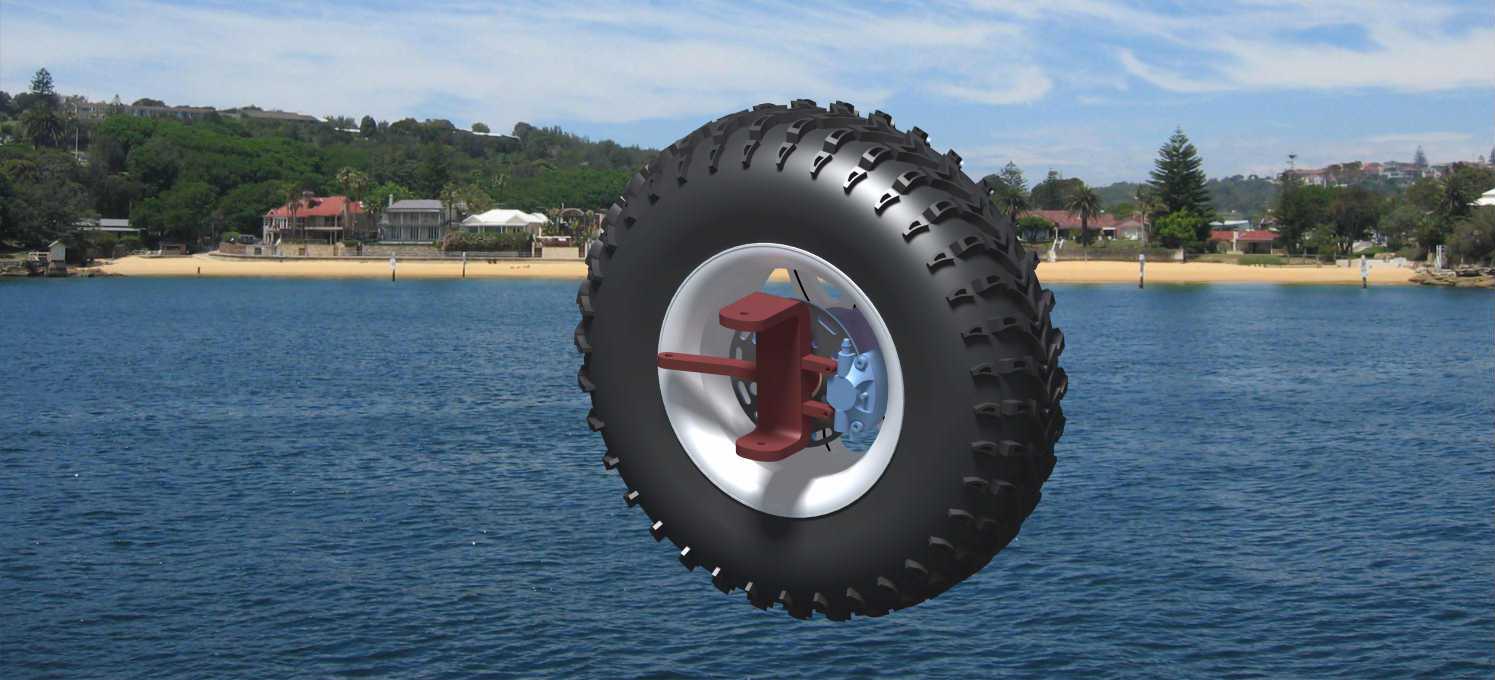

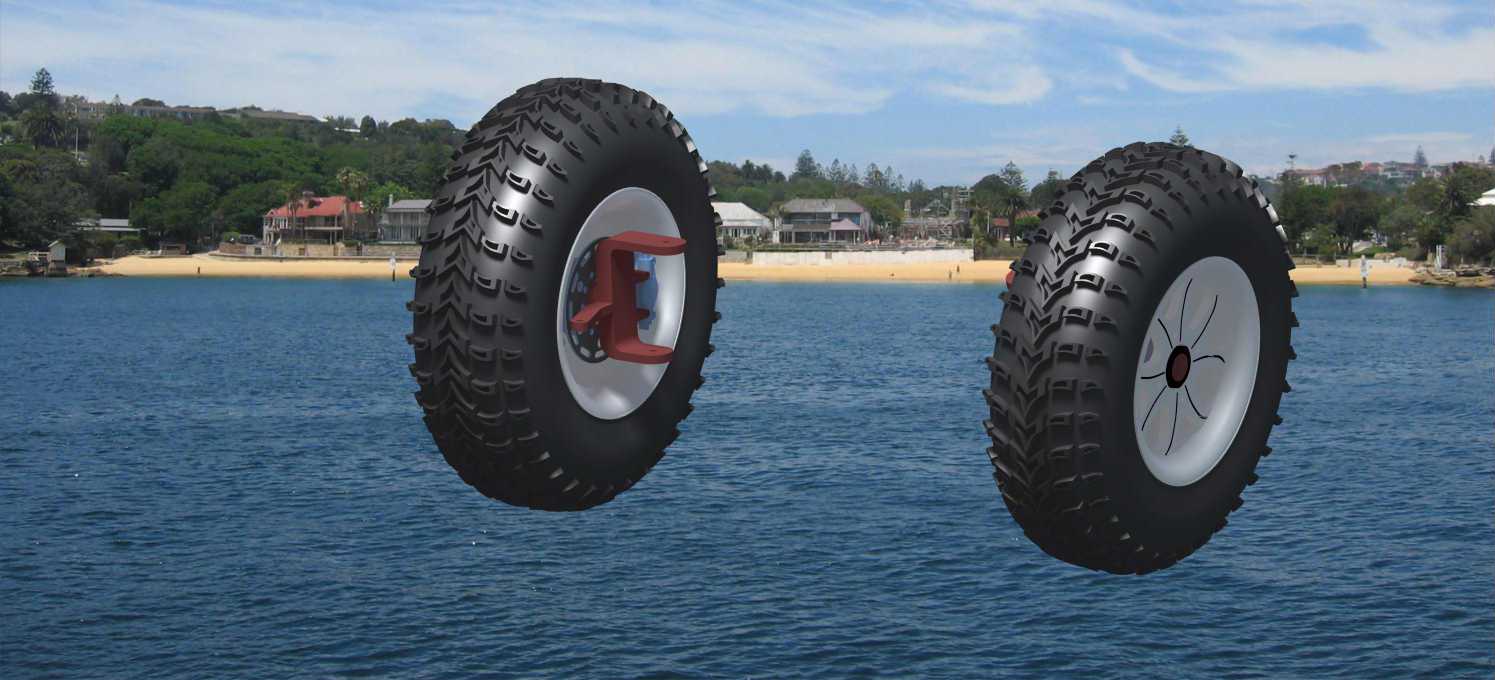

巴哈赛车紧凑式车轮悬挂转向总成结构

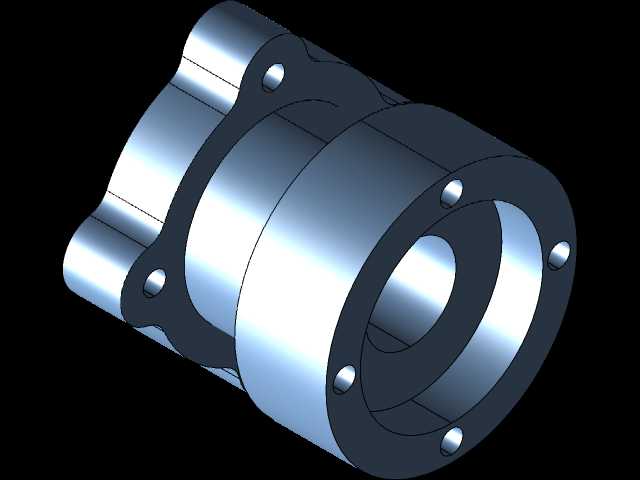

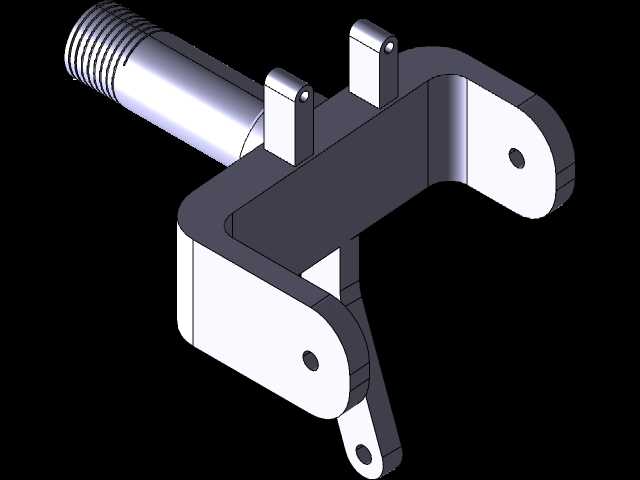

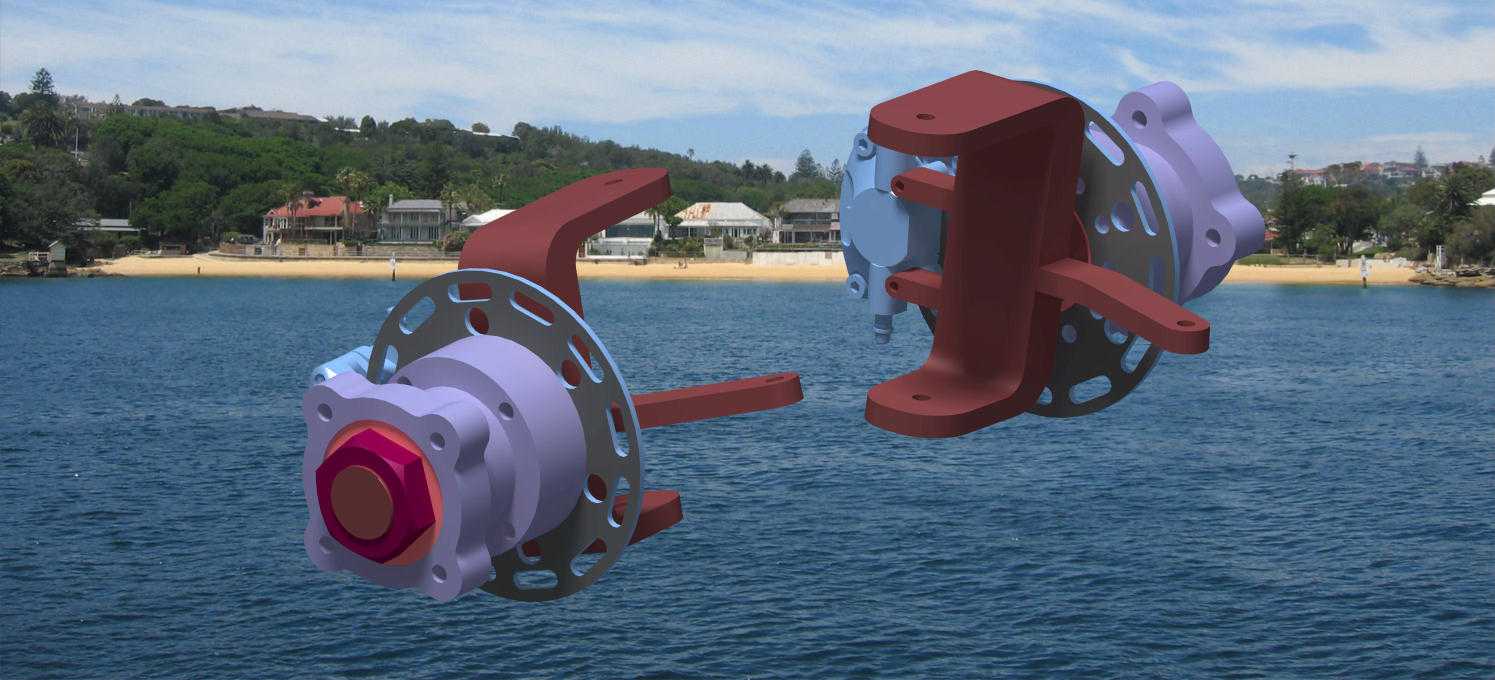

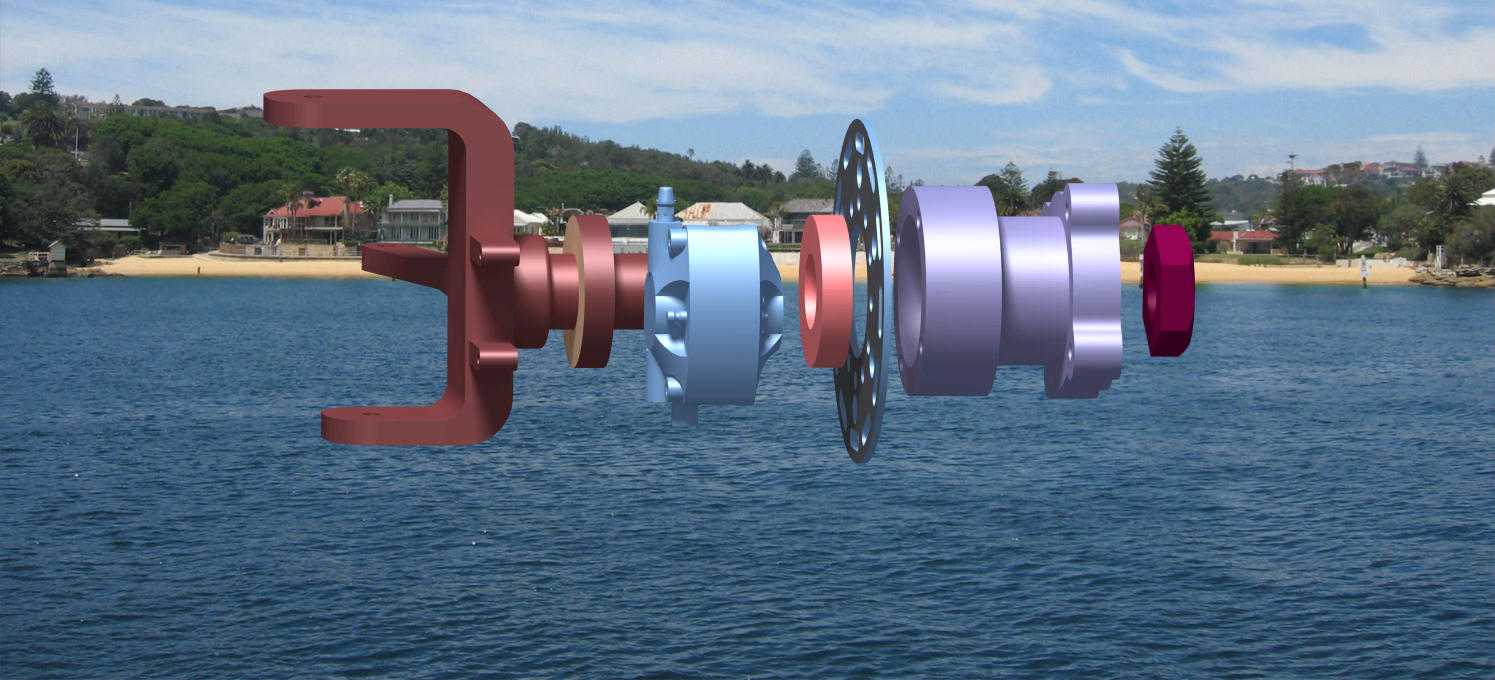

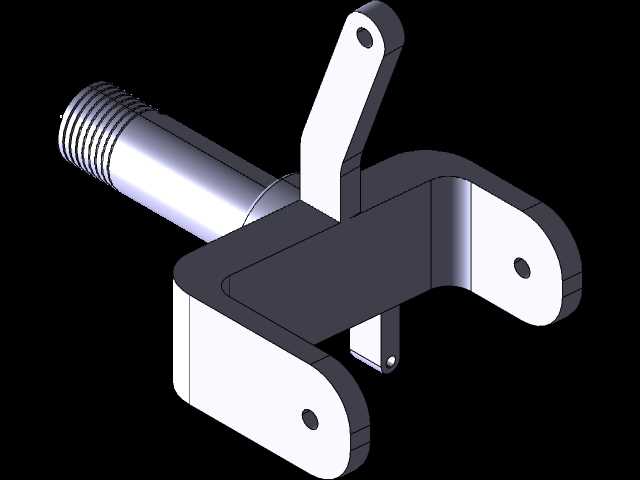

　　这套车轮总成结构主要面向小型越野巴哈赛车的行走系统开发，适配非铺装路面的高强度竞技使用场景，在坑洼、碎石、泥泞等复杂越野路况下，需要同时承载车身载荷、传递驱动力、实现转向动作并承受制动时的反向冲击，对结构紧凑度和连接刚度有极高要求。设计阶段优先考虑了轮边空间的利用率，将短轴与立柱做集成化设计，取消了传统结构中短轴与立柱的连接法兰与冗余紧固件，既减少了轮边总成的零件数量，也降低了连接部位的松动风险，同时有效压缩了轮边的轴向尺寸，为制动卡钳、转向拉杆的布置留出了充足空间。

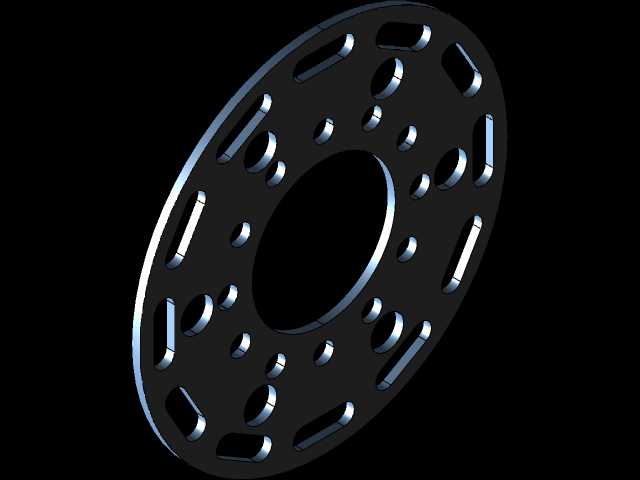

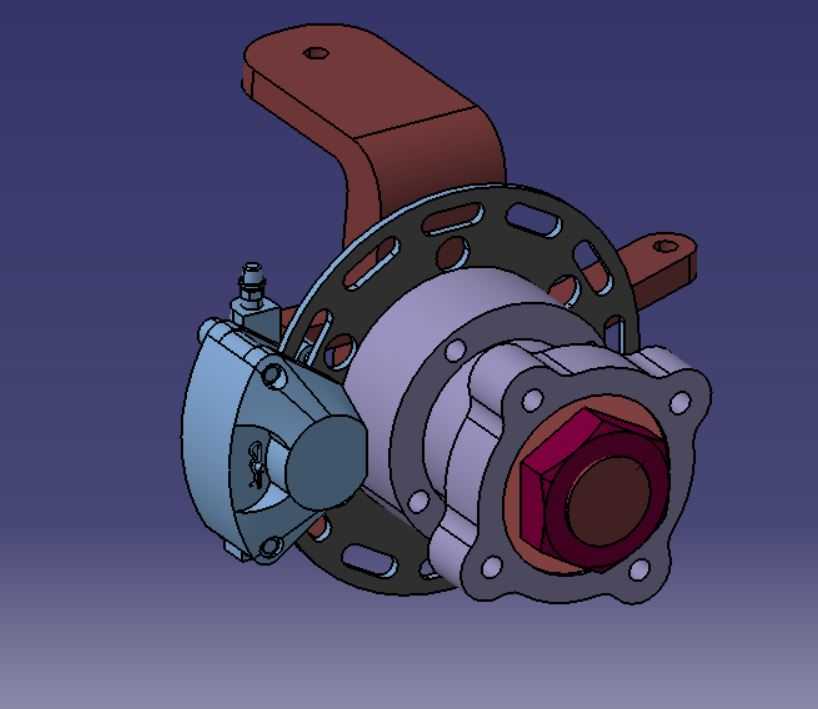

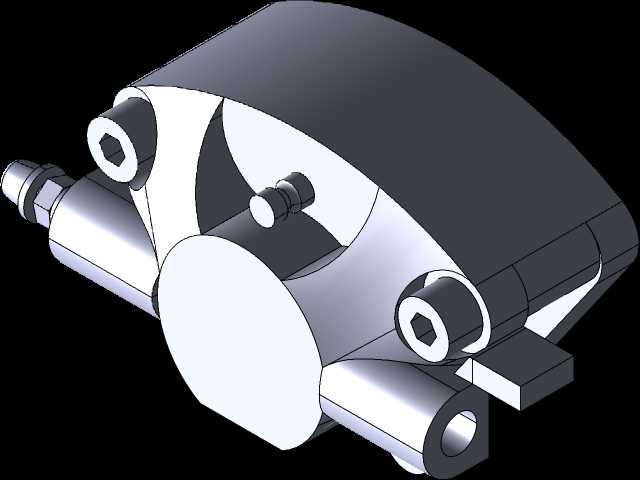

　　轮边转子的直径设定为180mm，匹配对应尺寸的通风制动盘，制动盘采用多孔镂空结构，既能降低旋转件的非簧载质量，也能在连续制动过程中提升散热效率，避免长距离下坡或频繁制动时出现热衰减。卡钳选用成熟的Vespa制式卡钳，这类卡钳的制动活塞行程线性、制动力输出稳定，且配件通用性强，在赛事维修场景下可以快速更换摩擦片或排空制动管路，大幅降低赛事保障的难度。

　　定位参数的设定经过多轮越野路况仿真验证，主销后倾角设为5度，能够在车轮受路面冲击后产生自动回正的力矩，降低越野行驶时驾驶员的转向修正强度；主销内倾角设为20度，可减小转向时的车轮转动半径，让低速穿越障碍时的转向操作更轻便；车轮外倾角设为-2度，在车辆侧倾过弯或单侧车轮受冲击压缩悬架时，轮胎接地面可以尽可能保持与路面贴合，提升抓地力边界。

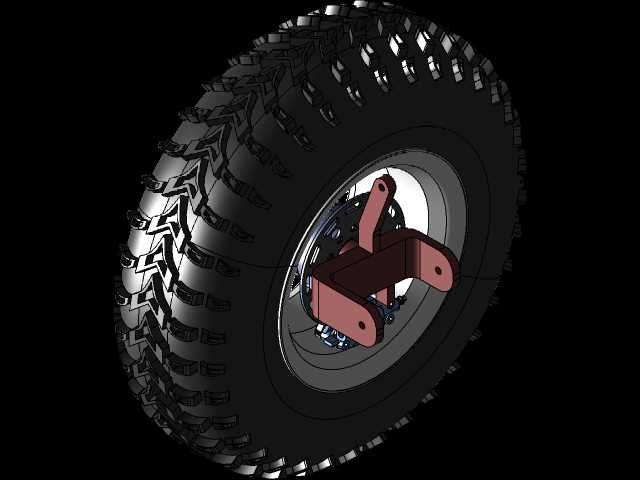

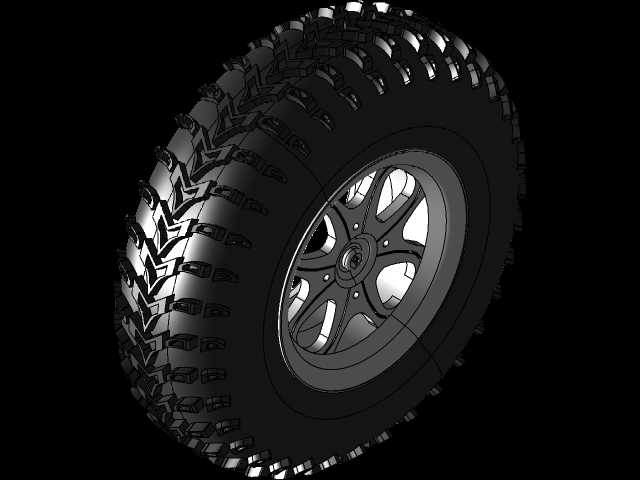

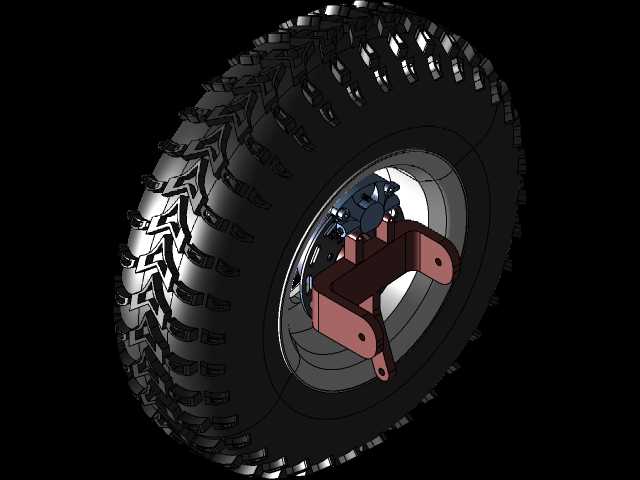

　　车轮的安装边界尺寸为23812规格，适配巴哈赛事常用的小尺寸越野轮胎，轮边各连接臂的安装孔位均做了加厚凸台处理，转向臂与悬架摆臂的连接点经过受力优化，将路面传递的冲击载荷分散到整个立柱本体上，避免应力集中导致的结构断裂。整个总成的装配关系经过运动干涉校验，在悬架全行程跳动、转向达到最大角度时，制动管路、转向拉杆与轮辋、悬架摆臂之间均保留足够的安全间隙，不会出现运动剐蹭问题。
