巴哈赛车防滚架前碰撞静力结构分析模型

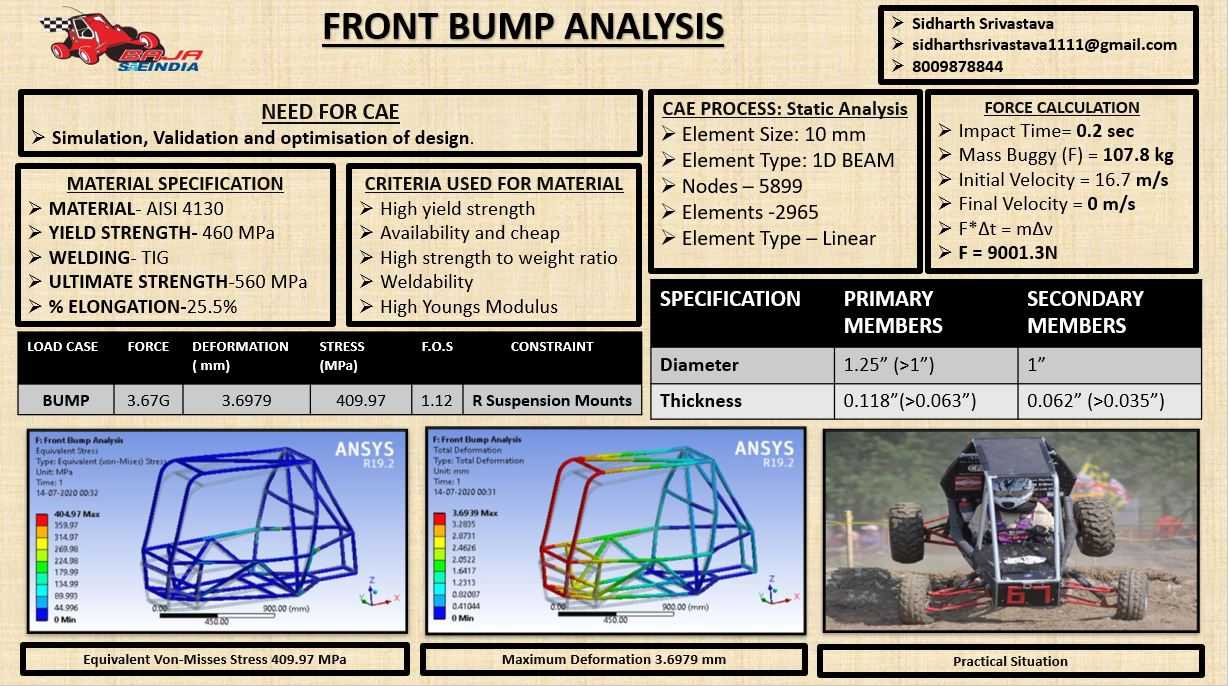

　　在越野赛车的结构开发流程中，防滚架作为承载整车受力、保障车手生存空间的核心构件，其碰撞工况下的力学表现直接决定整车安全性能，本次分析的巴哈赛车防滚架结构，正是针对赛事中高频出现的前部正面碰撞场景开展的静力校核。从实际赛事应用场景来看，巴哈赛车需在非铺装路面完成高速穿越、障碍飞跃等极限动作，前部碰撞多发生在冲坡触地、正面撞击硬质障碍的工况，此时前悬支座位置会瞬间传递极大的纵向冲击载荷，分析过程中选取的9001.3N施加载荷，正是对应赛事中常见的低速正面硬质障碍撞击的等效静力值，能够覆盖多数常规碰撞场景的受力边界。

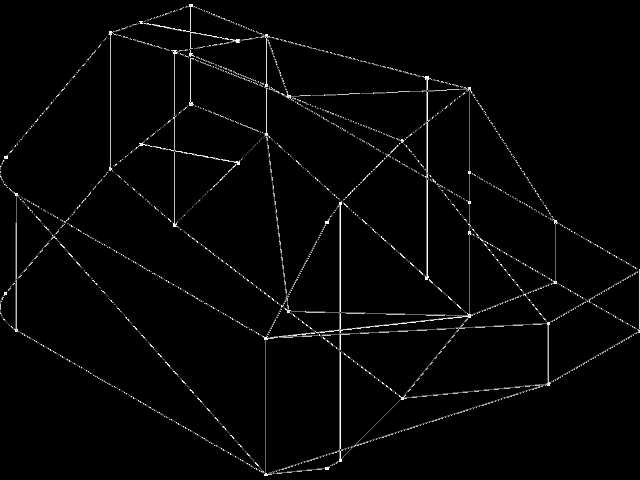

　　从结构设计思路来看，该防滚架采用空间桁架式结构，所有管件的连接节点均采用相贯线焊接形式，整体轮廓完全贴合巴哈赛事规则对车手生存空间的尺寸要求，前部结构预留出足够的前悬安装、转向机构布置以及缓冲吸能结构的安装空间，主环、前环、侧边防撞结构的管件走向充分考虑了力的传递路径，当碰撞载荷从前悬支座输入后，能够通过多根斜向支撑管件将力分散传递到主环、底部纵梁等核心承载区域，避免局部应力集中导致的结构失效。

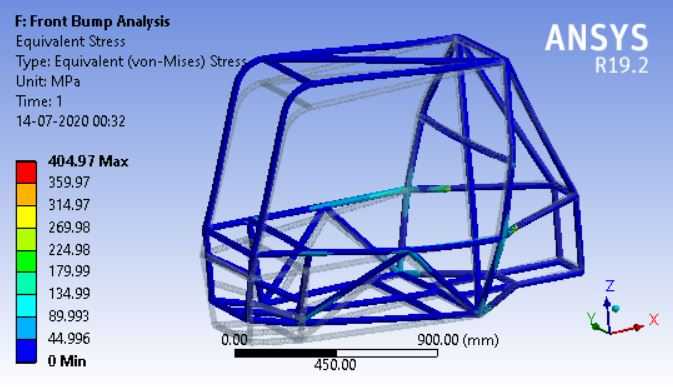

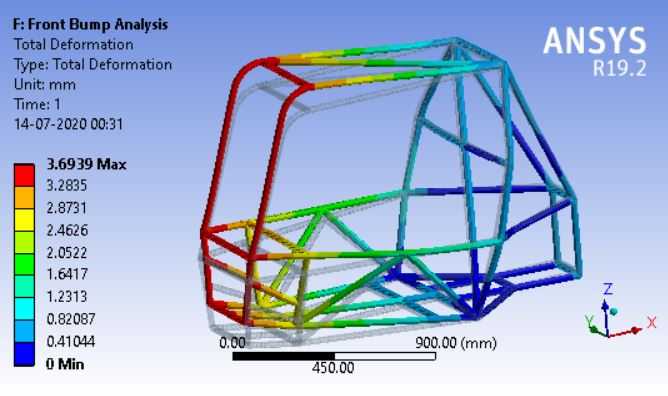

　　在功能特性层面，该结构分析重点关注两个核心指标，即等效应力与总变形量，通过有限元求解得到的应力分布结果，能够直观识别出高应力区域的管件规格是否满足强度要求，总变形量数据则可以校核碰撞发生时前部结构的变形量是否会侵入车手生存空间，是否会影响转向、制动等关键操纵部件的正常工作。从安装边界来看，防滚架底部的纵梁预留了与赛车底盘车架连接的安装点位，前悬支座的安装位置严格匹配悬架硬点坐标，前部上方的结构预留了前覆盖件、前大灯等附属部件的安装空间，所有管件的弯折半径、连接角度都充分考虑了实际加工时的弯管工艺可行性，不会出现无法加工的过小弯折半径或者相贯线无法完全贴合的节点。

　　在实际工程应用中，这类静力分析结果能够为后续的结构优化提供明确的方向，比如对应力水平较低的区域可以适当减小管件壁厚来实现整车轻量化，对应力集中的节点位置可以通过增加加强筋、调整管件走向来降低局部应力水平，同时变形量的校核结果也能为前部缓冲吸能结构的设计提供参考，确保吸能结构压溃变形时不会带动主承载结构产生过大位移。整个桁架结构的杆件布局没有冗余设计，每一根斜撑都对应明确的传力路径，既避免了多余管件带来的重量增加，也保证了各个工况下的结构刚度满足赛事要求，能够为巴哈赛车的前部碰撞安全性能提供可靠的结构支撑。
