立式斯特林动力装置结构设计方案

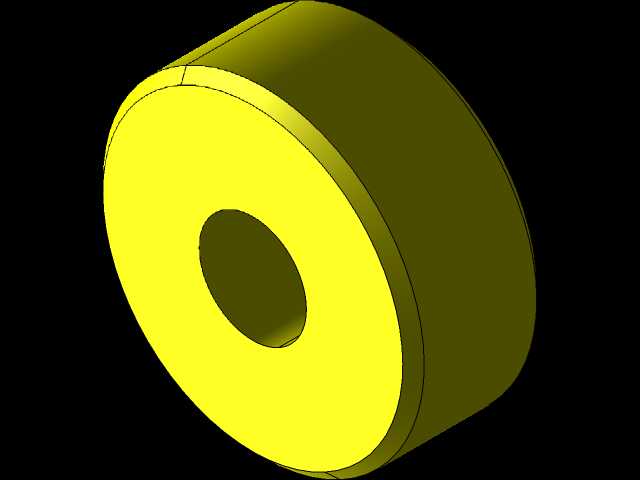

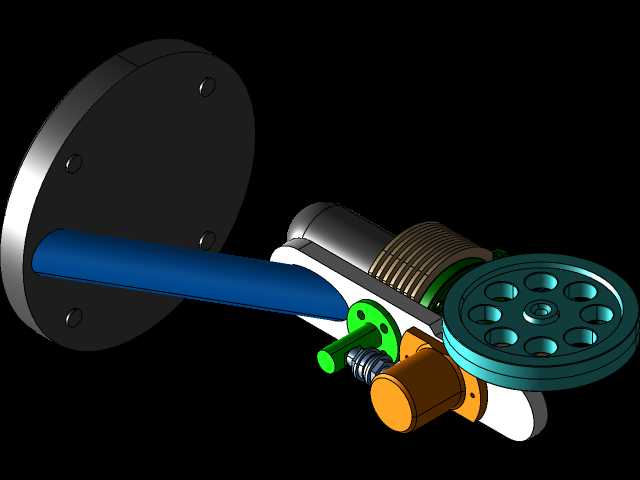

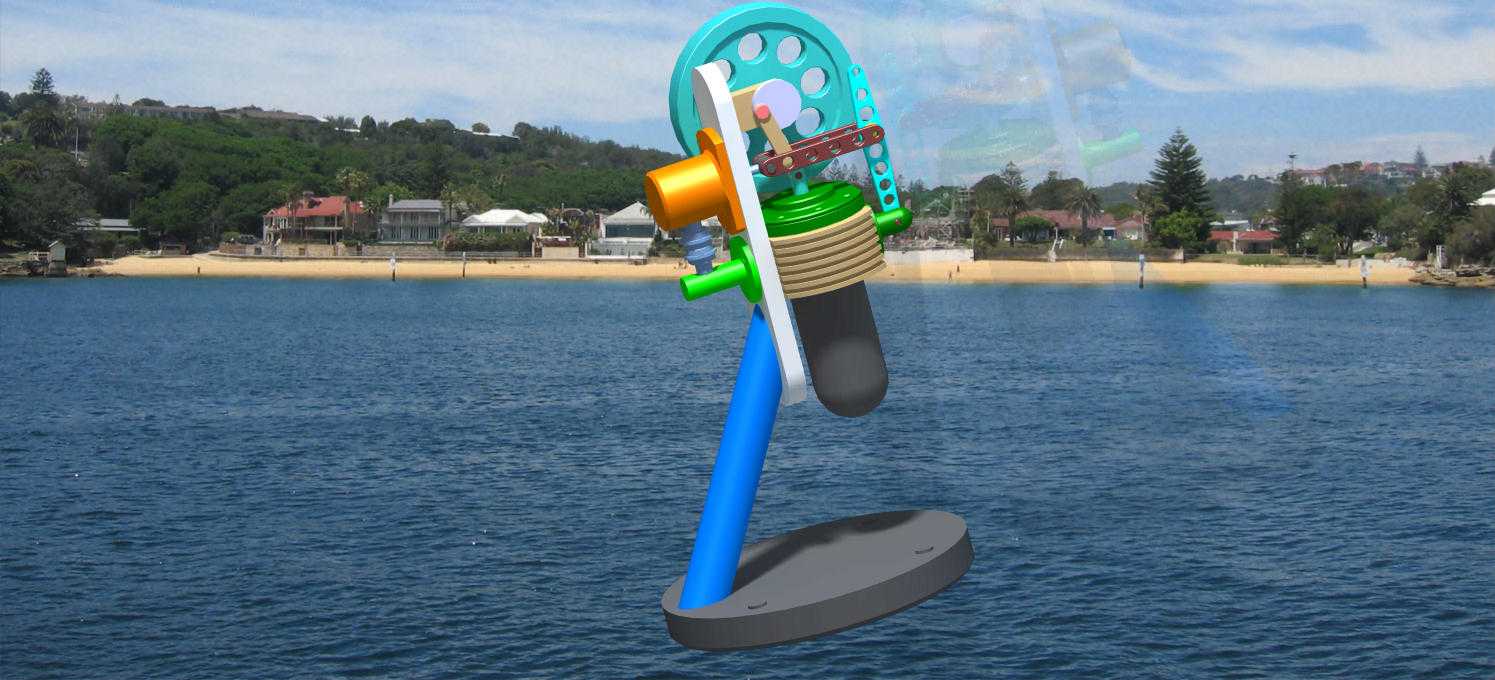

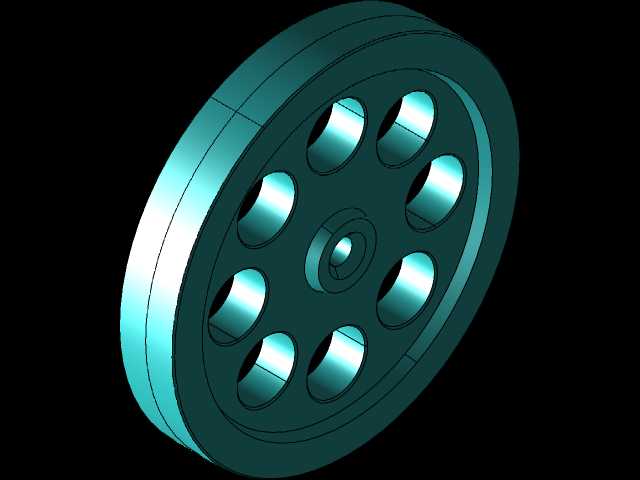

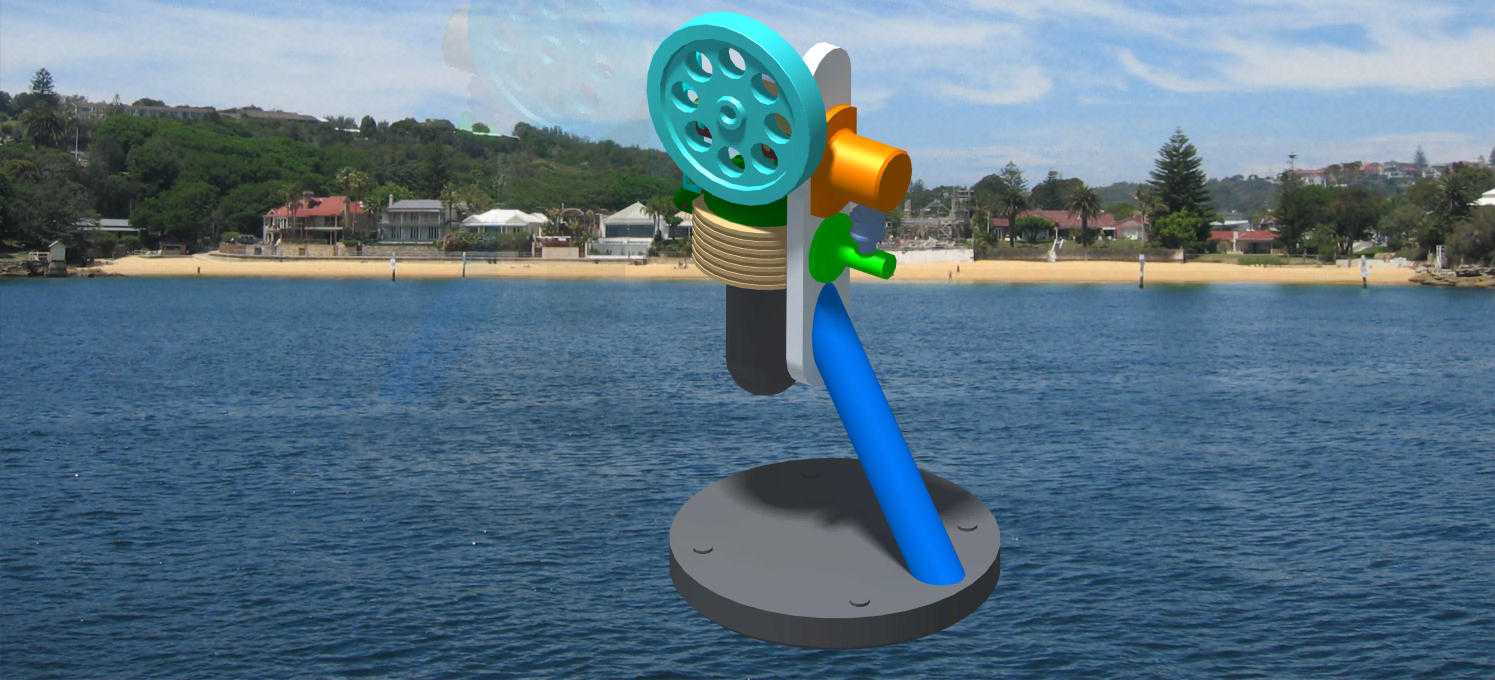

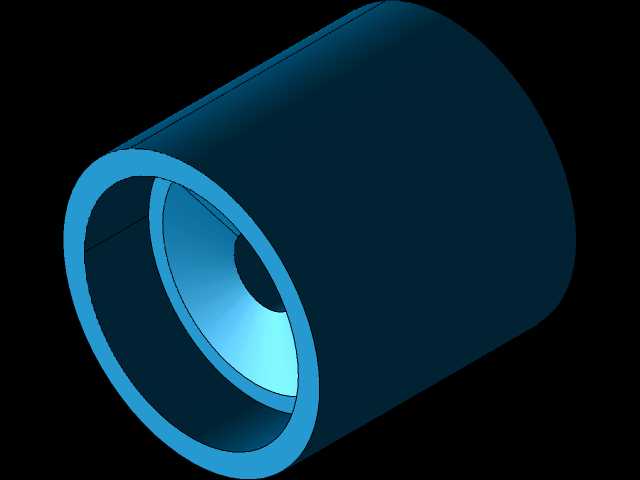

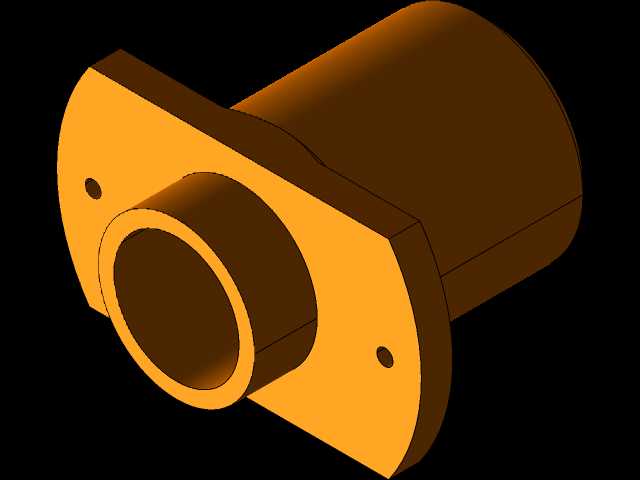

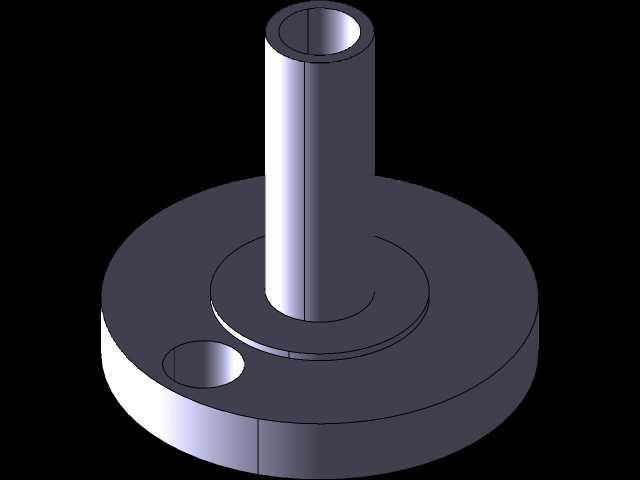

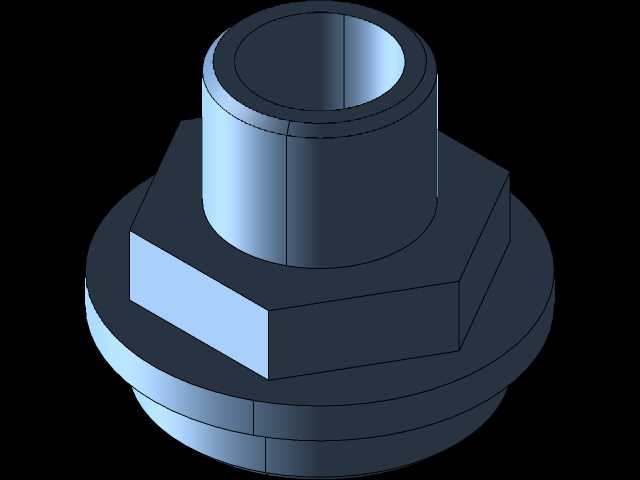

　　这套立式斯特林动力结构的设计，最初是面向教学演示与小型动力实验场景开发，在高校工程热物理实训、科普展品制作、小型余热回收实验台搭建等场景中，这类结构能够直观展示外燃式热机的循环工作逻辑，相比内燃机结构，它不需要燃料在缸内爆燃做功，仅依靠外部热源加热气缸内工质即可产生动力输出，对实验场景的安全适配性更强。从功能特性来看，整套结构采用立式支撑布局，底部圆形配重底座承担整机稳定支撑作用，斜向支撑臂将动力缸、传动飞轮、换热组件整合为统一整体，飞轮采用带镂空减重孔的轮盘结构，既能够储存转动惯量保证曲轴运转平顺性，也能通过镂空结构降低整机自重，减少转动过程中的风阻损耗。设计过程中优先考虑了装配的便捷性，动力缸与置换缸采用同轴分层布置，

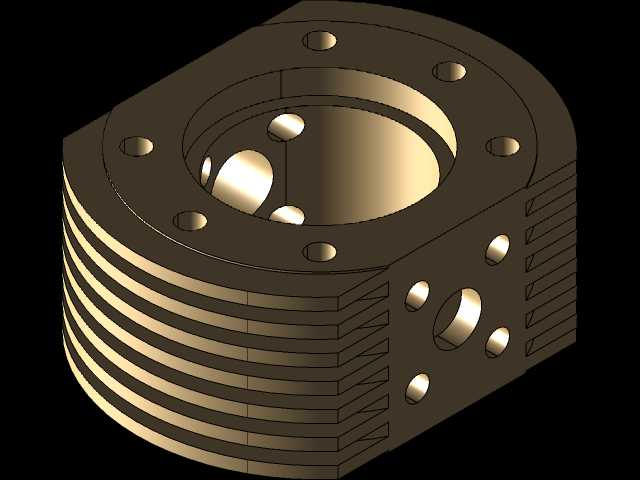

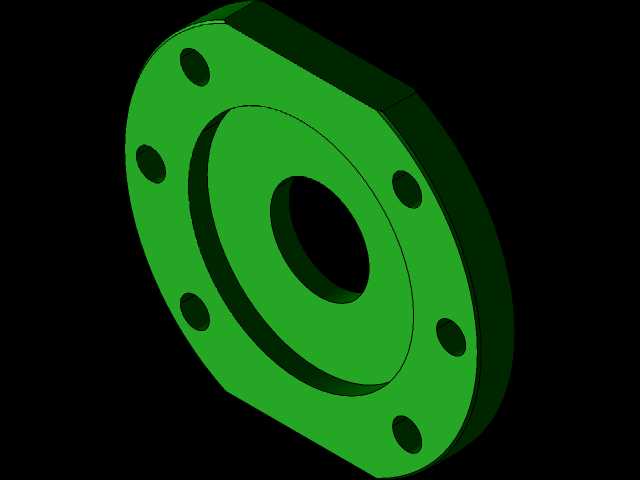

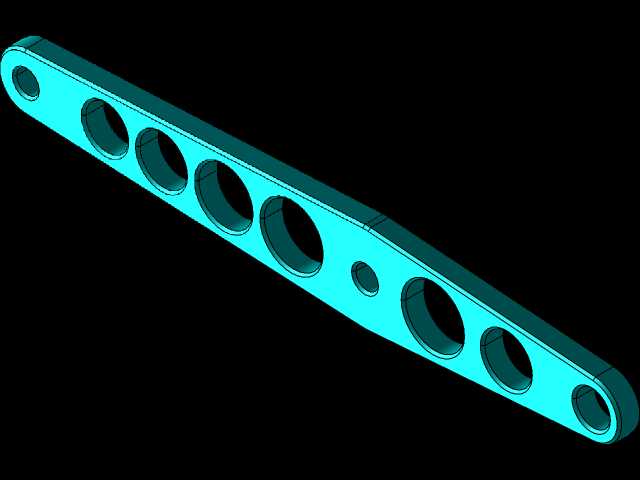

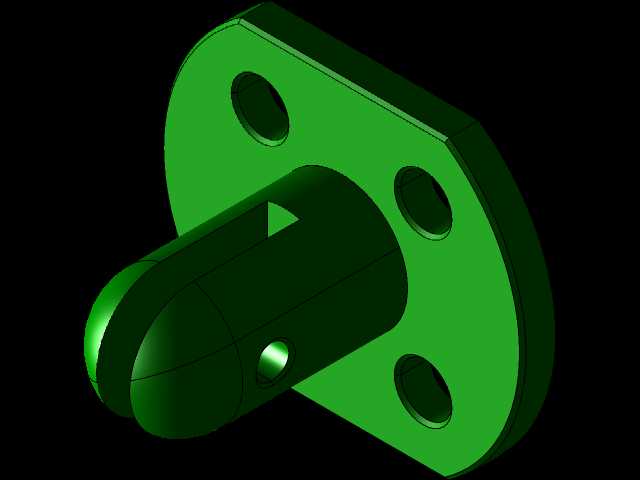

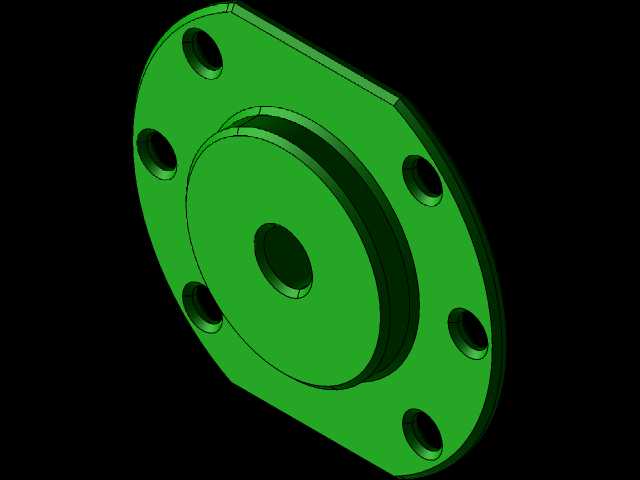

　　换热翅片集成在缸体外侧，不需要额外加装复杂的管路连接件，曲柄连杆机构的运动包络在前期建模阶段就做了全行程干涉检查，保证飞轮转动全程连杆与支撑臂、缸体之间不会出现运动剐蹭。安装边界方面，底部圆形底座预留了三个均布的安装孔位，可直接通过螺栓固定在实验台架或展示台面上，整机重心沿支撑臂垂直投影落在底座中心区域，即使在最高转速运转下也不会出现倾覆问题，立式布局相比卧式结构占用的台面安装面积更小，适合空间有限的实验操作台布置。传动路径上，置换缸活塞与动力活塞的运动相位差通过曲柄转角精准控制，保证工质在冷腔、热腔之间的循环流动符合斯特林循环的相位要求，输出端直接集成在飞轮轴端，可直接连接小型发电机、传动带轮等负载，不需要额外加装减速转接结构。在细节结构处理上，缸体与支撑臂的连接采用定位止口加螺栓紧固的方式，既保证装配时的同轴度精度，也方便后期拆解维护，更换不同密封件或者调整缸体间隙时不需要重新做整体定位校准，对于教学场景下的反复拆装实训十分友好。
