小型卧式斯特林发动机结构设计展示

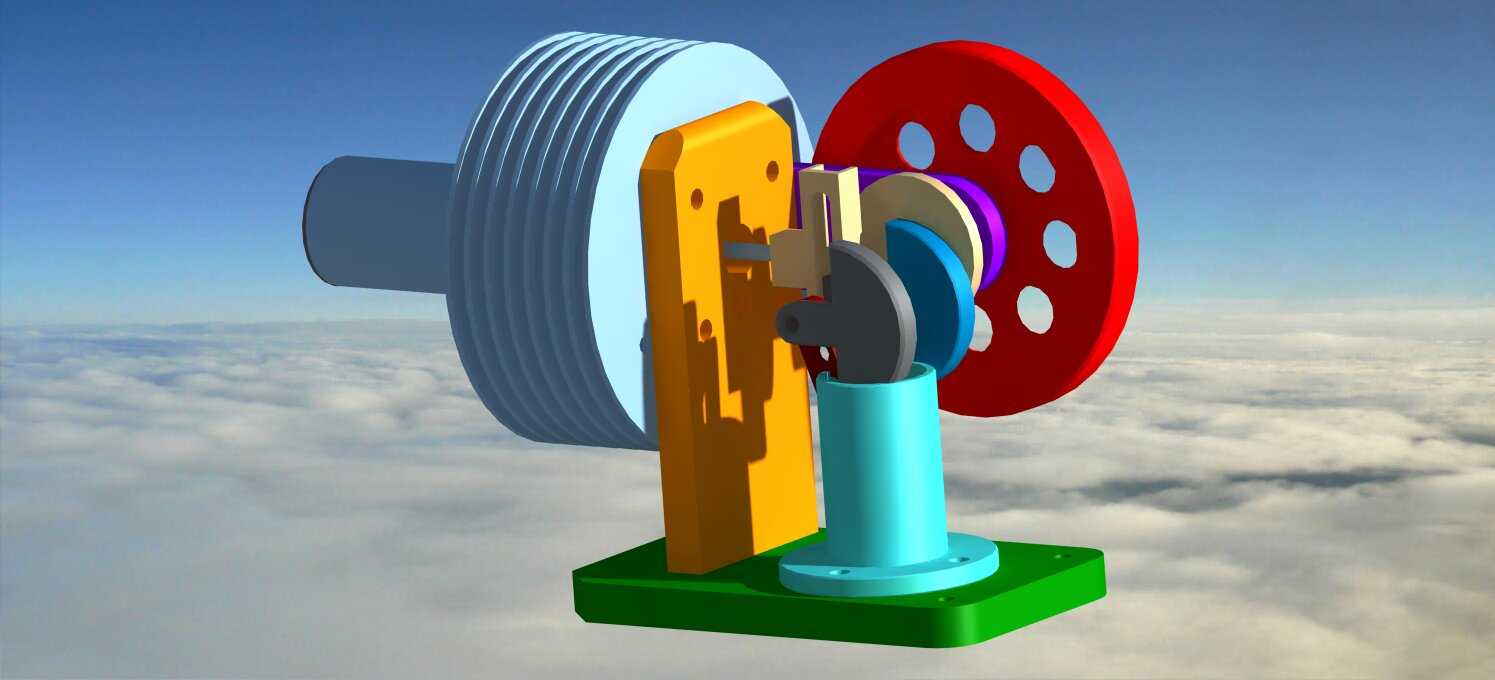

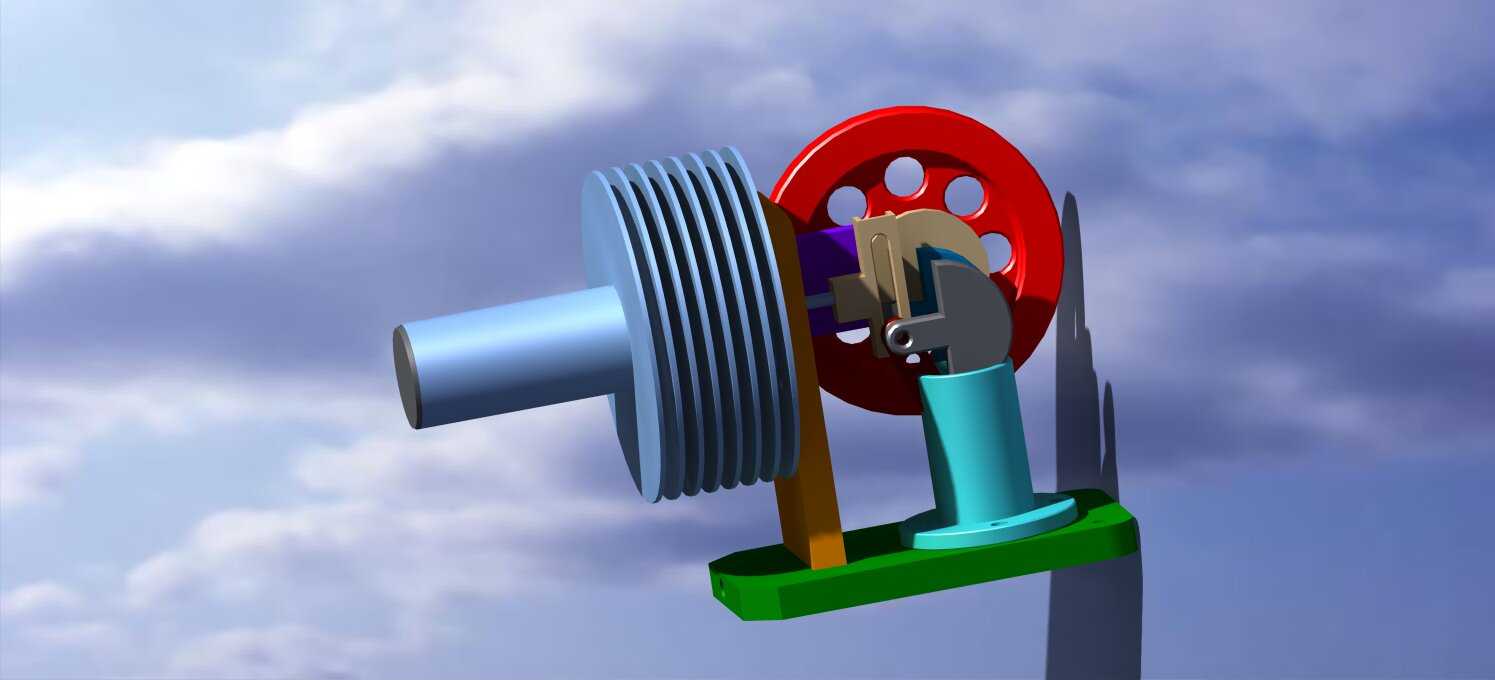

　　在分布式供能、教学演示以及低品位热能回收场景中，小型卧式斯特林发动机有着不可替代的应用价值，这类外燃式热机不依赖工质相变，可适配太阳能、生物质能、工业余热等多种热源，在偏远地区小型供电、科普教具、余热回收试验台架中都能见到它的身影。这款卧式布局的斯特林发动机，整体采用卧式轴系排布，将动力输出飞轮、置换器传动组件、动力气缸沿水平轴向依次布置，有效压缩了整机的竖向安装空间，适配台架安装、桌面演示等对竖向尺寸有严格限制的场景，安装底座预留了标准化的螺栓固定孔位，可直接固定在试验台架或演示台面上，无需额外设计转接工装。从功能实现来看，整机通过封闭腔体内的工质在冷热端交替受热膨胀、遇冷收缩，配合置换器的往复运动推动动力活塞输出旋转扭矩，

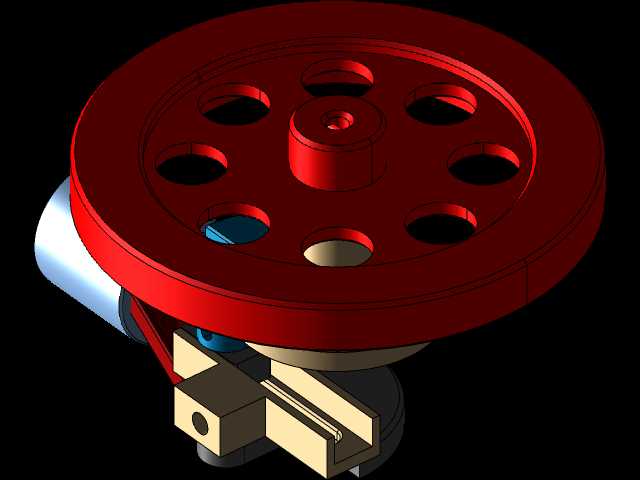

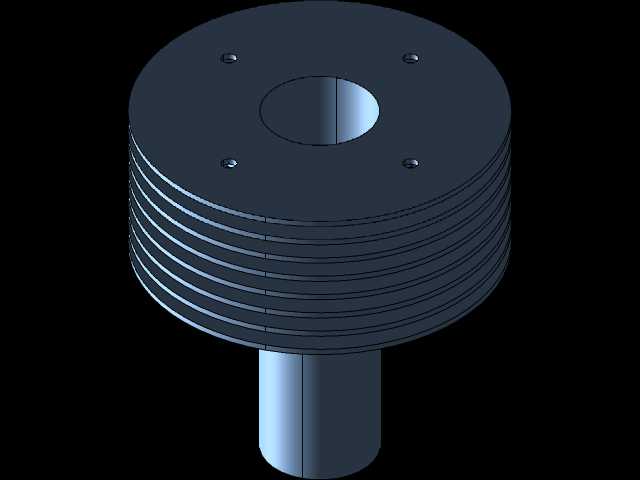

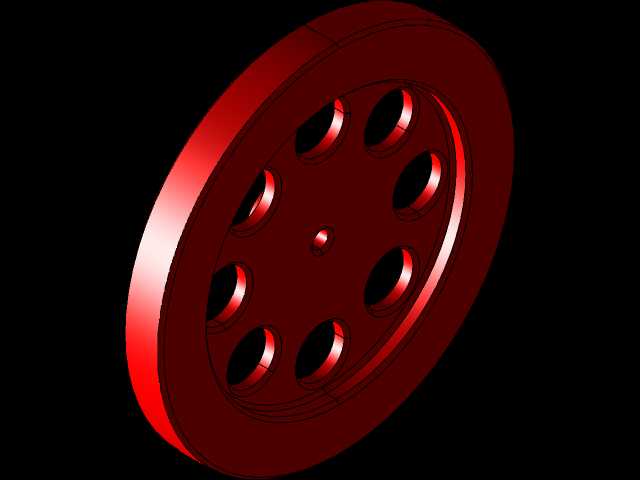

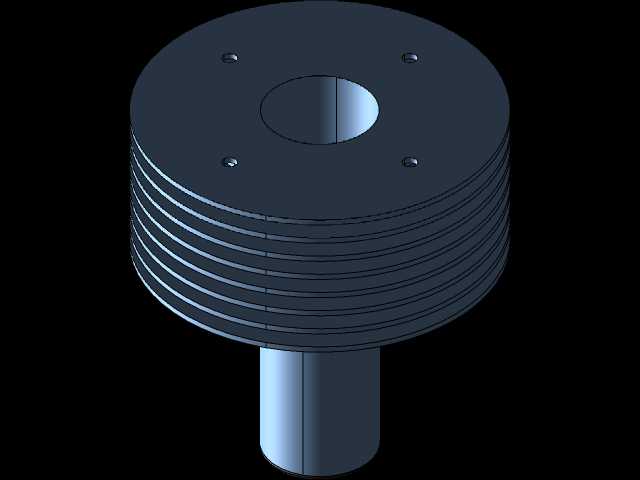

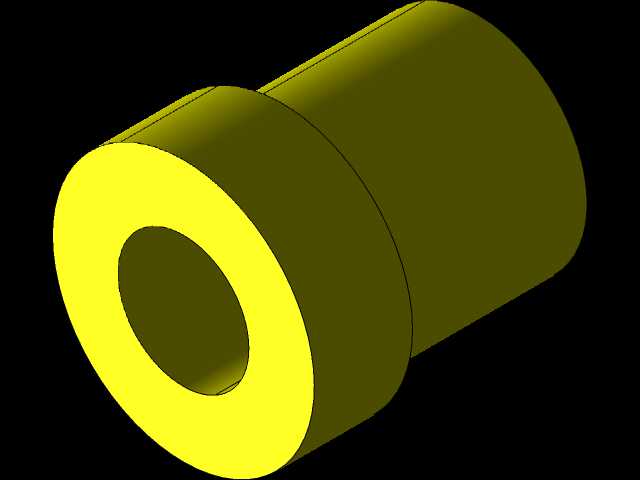

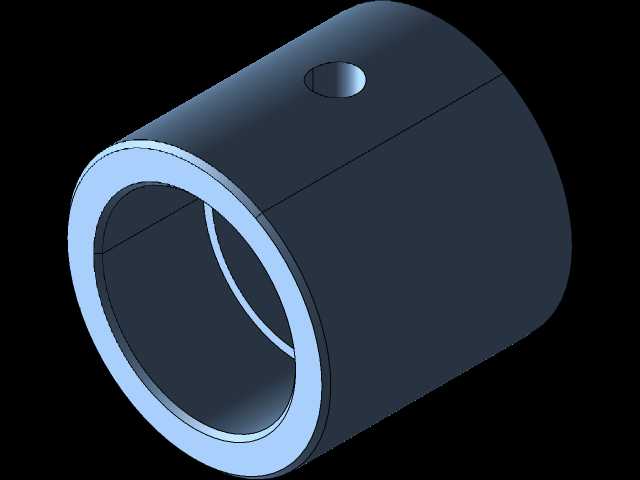

　　传动机构采用曲柄连杆结构将活塞的直线往复运动转换为飞轮的旋转运动，大直径带孔飞轮既可以储存转动惯量保证曲轴运转平稳，也能直观展示动力输出的转速状态，方便试验过程中观测运行工况。设计过程中，各运动副的配合间隙经过反复校核，动力活塞与气缸壁的间隙控制在合理范围，既保证工质密封性能减少泄漏，又避免运动过程中出现卡滞；置换器连杆与端盖的密封处采用低摩擦密封结构，降低运动阻力的同时保证腔体密封性。冷热端的结构布局做了优化，冷端散热结构与热端受热区域保持足够的安全距离，避免热量传递影响冷端散热效率，卧式排布也让热端的热源安装更加便捷，可直接对接外置的加热装置，不需要复杂的管路转接。整机的零部件采用模块化拆分设计，支架、气缸底座、飞轮、

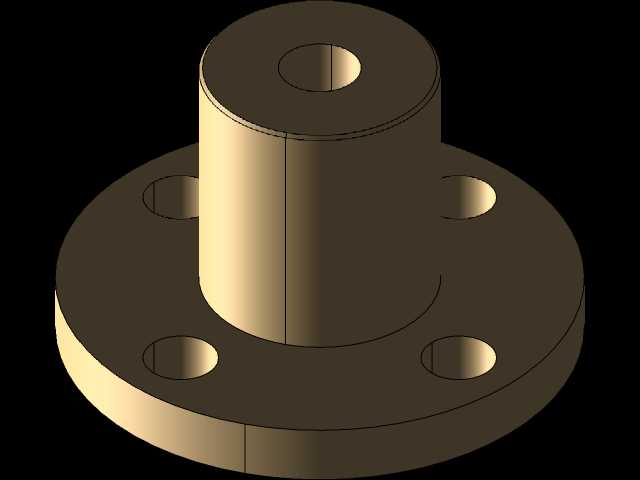

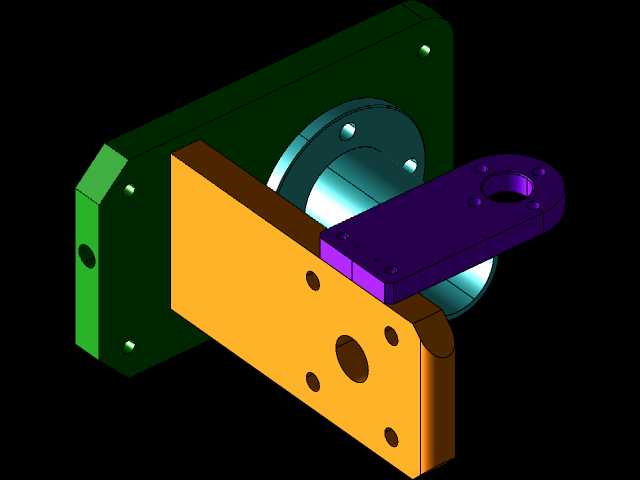

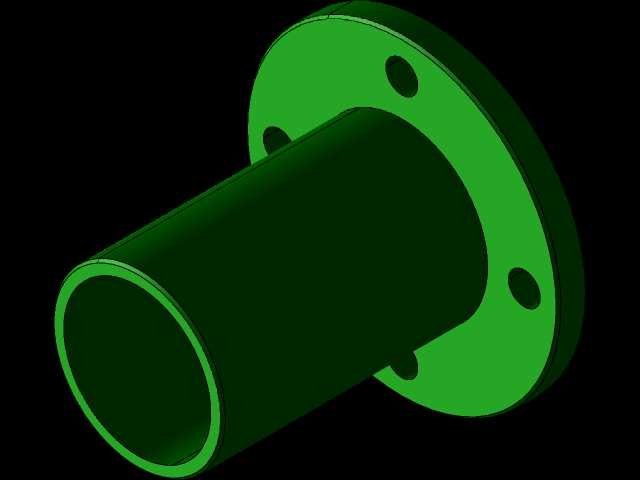

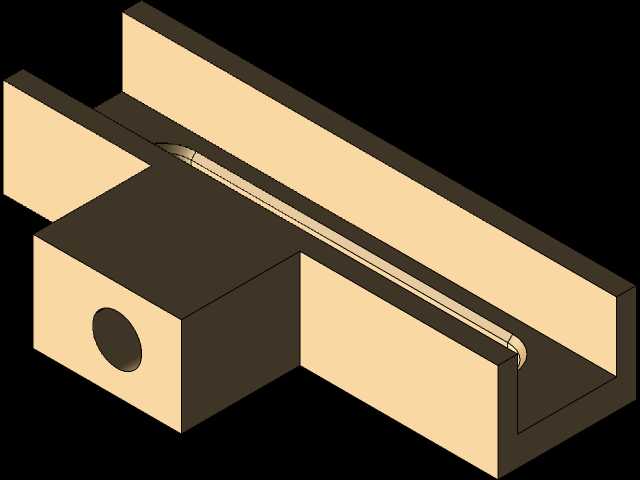

　　传动曲柄等部件均可单独拆分加工，既方便加工过程中的精度控制，也便于后期维护时更换易损件，对于教学场景而言，拆分式结构也能让学习者直观理解各部件的装配关系与运动逻辑。在实际应用中，这类小型斯特林发动机可作为低功率发电单元的动力核心，搭配小型发电机即可实现小功率电力输出，也可直接作为动力输出装置驱动小型负载，运行过程中工质封闭在腔体内无需频繁补充，相比内燃机没有爆震过程，运转噪音更低，适配对噪音控制有要求的应用场景。
