双轴支撑固定轴承座装配结构

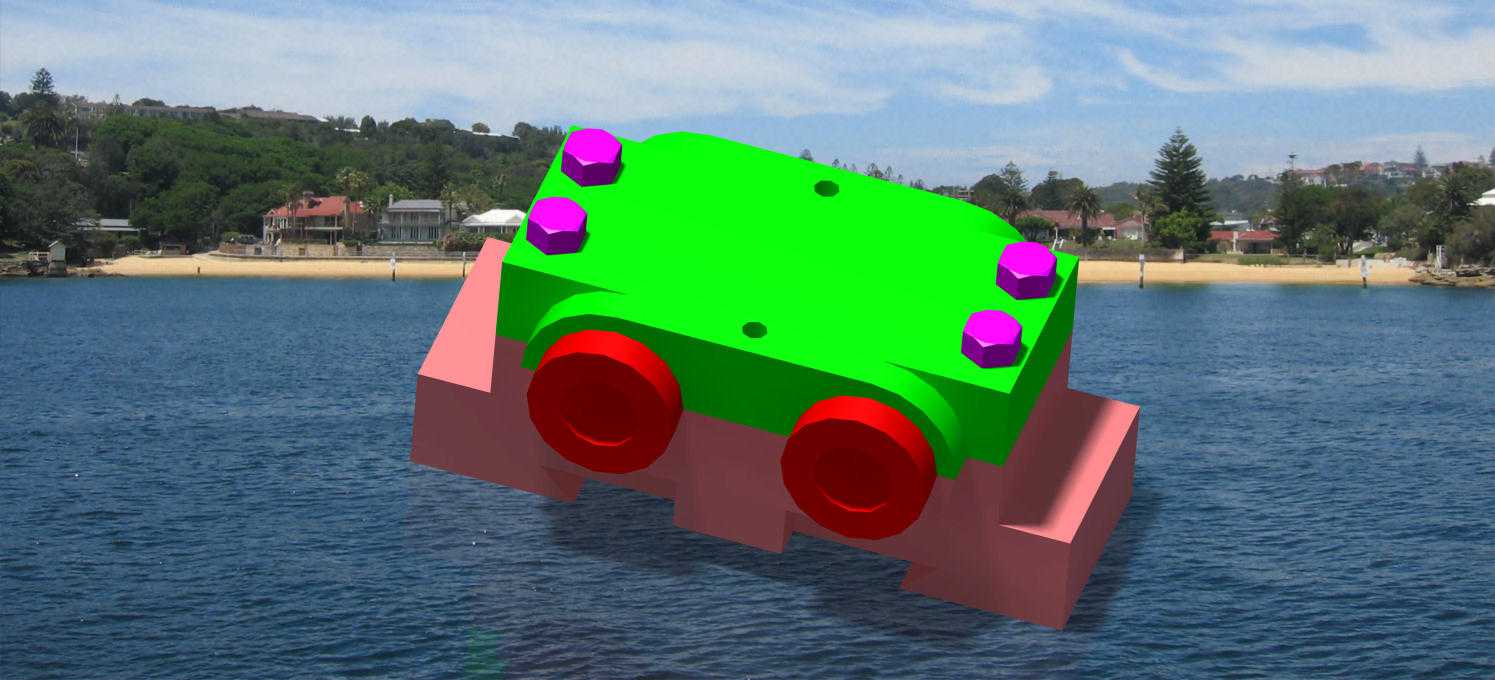

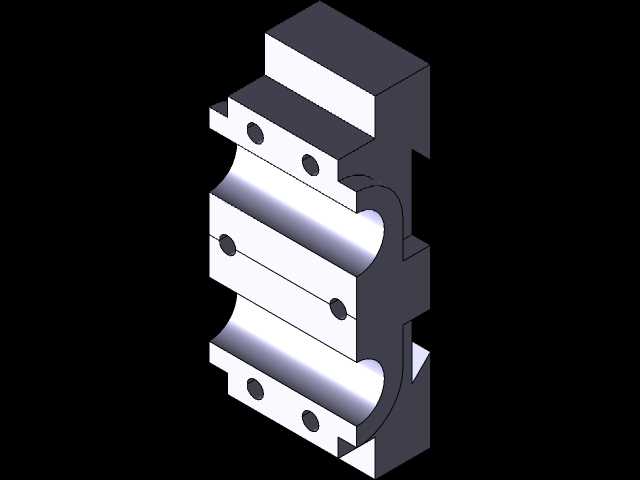

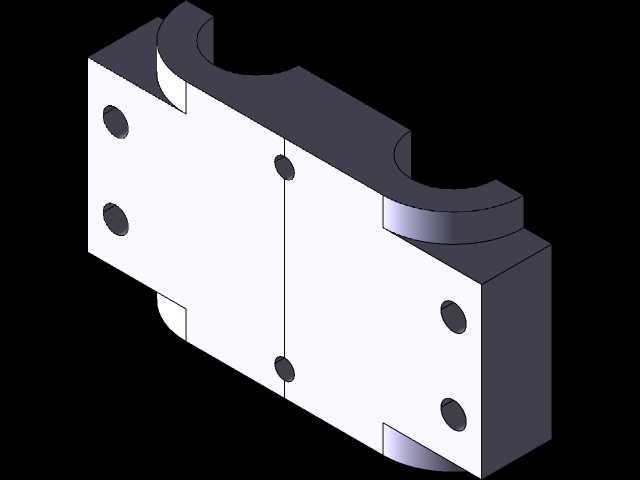

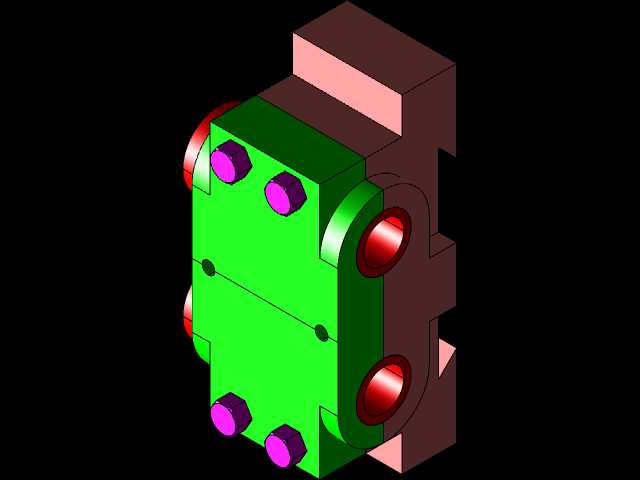

　　在传动类设备的结构布局中，双轴承支撑结构是承担径向载荷、约束轴系窜动的核心部件，这类组件广泛出现在动力输出端、传动轴中间支撑位、工装夹具定位端等场景，尤其在需要保证同轴度的长轴传动布局里，双轴承的排布能有效降低轴系挠曲变形带来的运转磨损，避免单轴承支撑时悬臂端跳动超差的问题。从结构设计逻辑来看，该组件采用分体式基座搭配上压盖的锁紧形式，基座底部设置有定位凸台，可直接嵌入安装基面的定位槽内，无需额外加工复杂的定位止口就能快速完成初定位，降低现场安装的调校难度。上压盖与基座之间通过四颗内六角紧固件锁紧，锁紧点位均匀分布在轴承孔的周边，能保证压合面受力均匀，不会出现单侧压紧导致轴承外圈变形的问题，

　　两个平行排布的轴承安装孔同轴度公差控制在0.02mm以内，可适配标准深沟球轴承或者圆锥滚子轴承的装配需求，根据实际载荷工况更换对应型号的轴承即可，无需改动基座的整体安装尺寸。从安装边界来看，基座两侧的安装耳位预留了足够的螺栓穿装空间，安装孔的中心距按照通用传动设备的安装基面标准设计，可直接替换现有设备上同规格的老旧轴承座组件，不需要重新加工安装基面的孔位。设计过程中特意将轴承孔的端面预留了0.5mm的密封件安装槽位，可加装毡圈油封或者骨架油封，避免运转过程中润滑脂泄漏，同时阻挡外界粉尘、切削液进入轴承滚道内部，延长轴承的维护周期。基座的腔体内部预留了润滑脂存储腔，一次注脂可满足较长时间的润滑需求，不需要频繁加注润滑脂。

　　在汽车传动系统的布局中，这类双轴承支撑组件常被用于传动轴中间支撑位置，抵消车辆行驶过程中车架变形带来的轴系偏移，保证动力传递的平顺性；在非标自动化设备的输送线辊筒两端，也可采用这类结构作为辊筒的转动支撑，承受输送过程中物料带来的径向载荷，相比单轴承支撑结构，双轴承的排布能承受更大的径向载荷，同时抗冲击性能更优，在有频繁启停、变载荷的工况下运行稳定性更好。结构的壁厚设计经过载荷校核，基座的承载壁厚满足1.5倍额定载荷的强度要求，不会在长期载荷作用下出现开裂变形的问题，压盖与基座的结合面采用精加工平面，平面度公差控制在0.01mm以内，锁紧后不会出现结合面缝隙漏脂的问题。
