单自由度铰链式旋转关节结构设计

　　在日常机械结构设计工作中，旋转关节是出现频次极高的基础运动副构件，这类单自由度转动构件的设计合理性，会直接影响整套机构的运动平顺性与使用寿命。很多刚接触结构设计的工程师容易忽略这类基础构件的细节设计，往往直接套用标准件库的通用模型，最后在实际装配或者运动仿真阶段才发现干涉、转动卡滞、安装边界不匹配等问题，反而拖慢了整体项目进度。

　　从实际应用场景来看，这类旋转关节的覆盖范围极广，小到民用家具的柜门铰链、折叠桌的转动连接位，大到工业设备的检修门开合结构、自动化产线的折叠防护栏、特种车辆的舱门转动机构，甚至是部分工装夹具的转动压紧结构，都能看到这类构件的身影。不同应用场景下对旋转关节的载荷要求、转动角度限制、安装空间约束都有明显差异，比如民用家具场景下的铰链更侧重开合手感与静音效果，工业设备场景下的旋转关节则需要考虑长期往复转动的耐磨性能，户外使用的结构还要额外考虑防水、防尘、防腐蚀的密封设计。

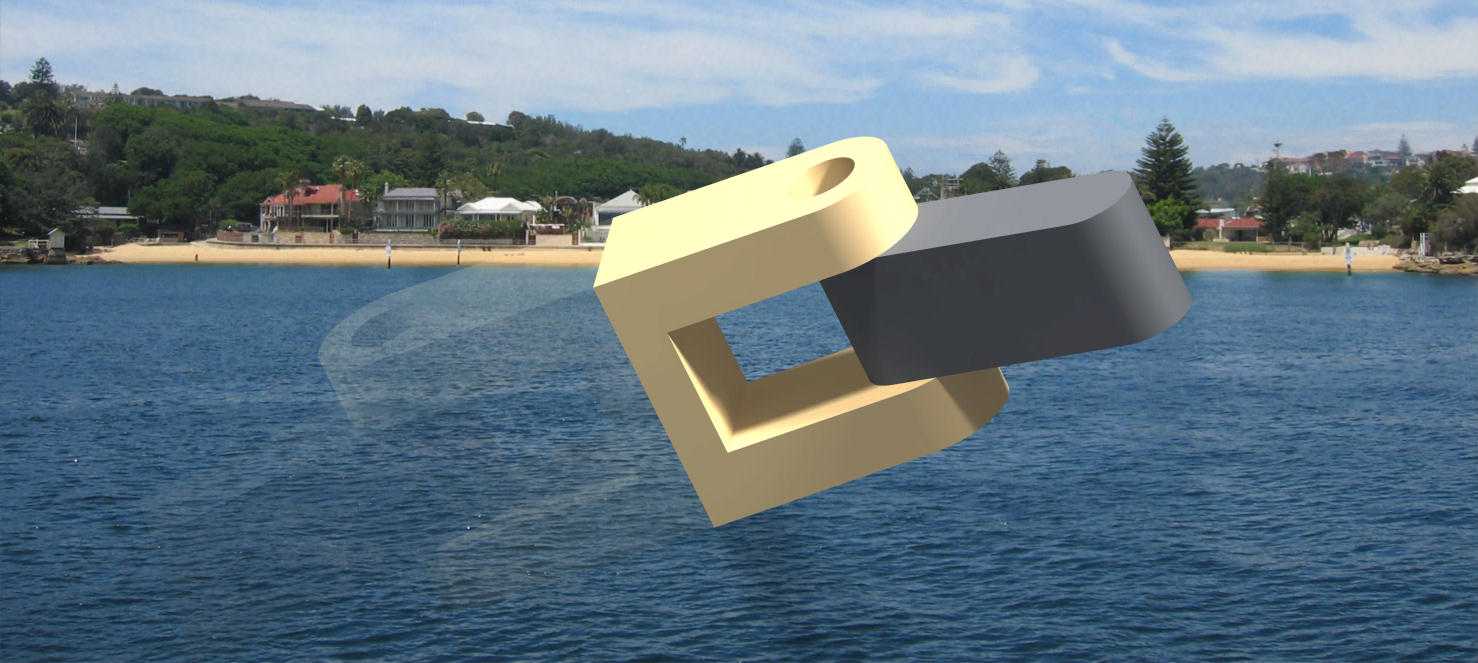

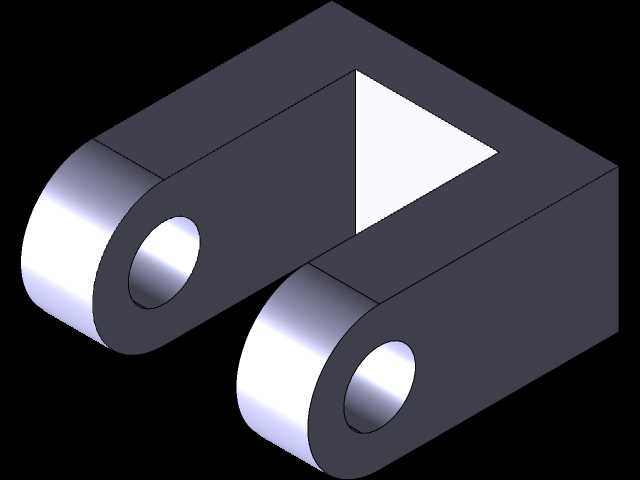

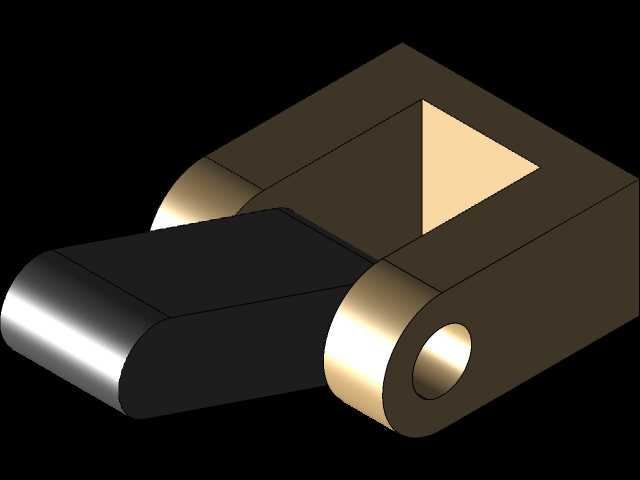

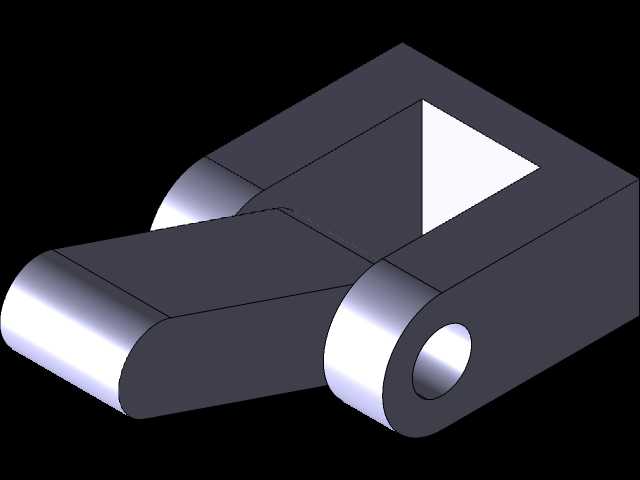

　　这款旋转关节采用分体式嵌合结构，两个主体构件分别设置带同轴通孔的连接耳与嵌合槽，装配时通过销轴贯穿两个构件的同轴孔实现转动连接，结构上没有多余的冗余设计，整体造型紧凑，没有突出的尖锐棱角，既可以降低运动过程中与周边构件发生干涉的概率，也能减少安装、调试过程中剐蹭操作人员的风险。设计过程中首先要确定的核心参数是转动副的同轴度公差，两个构件连接孔的同轴度偏差需要控制在合理范围内，若偏差过大，装配后销轴会承受额外的弯曲应力，长期转动过程中很容易出现销轴磨损、孔位变形的问题，直接导致关节转动卡滞甚至失效。

　　从功能特性来看，这款旋转关节仅保留绕销轴轴线的单自由度转动，限制了其余五个方向的自由度，能够精准实现预设的单轴旋转功能，不会出现多余的窜动。在做DMU运动学仿真时，可以直接给两个构件添加旋转接合约束，设置好对应的转动角度限制，就能模拟实际工作状态下的开合过程，提前验证运动路径上是否存在干涉问题。很多工程师在做这类关节设计时，容易忽略转动角度的硬限位设计，要么导致关节转动过度损坏相邻构件，要么转动角度达不到设计要求影响设备功能，这款结构在两个构件的嵌合位置预留了贴合限位面，当关节转动到极限角度时，两个构件的平面会直接贴合承载，不需要额外添加外置限位块，进一步节省了安装空间。

　　关于安装边界的考量，这款旋转关节的两个连接端都设置了带安装孔的固定支耳，支耳的安装孔位间距、孔径尺寸都可以根据实际安装场景做适配调整，不需要改动核心的转动副结构。设计时需要注意，固定支耳的厚度要匹配对应安装场景的载荷要求，若应用在重载场景下，除了增加支耳厚度、选用更高强度的材料之外，还可以在转动孔位置加装耐磨衬套，降低转动过程中的磨损量，延长关节的维护周期。如果是应用在有开合阻尼要求的场景，还可以在销轴位置加装阻尼垫片或者扭簧，实现关节悬停或者自动复位的功能，不需要对主体结构做大幅修改，拓展性较强。

　　在实际建模过程中，这类旋转关节的建模逻辑并不复杂，但细节处的倒角、圆角处理很考验工程师的设计经验，比如转动配合面的边缘要做小尺寸倒角，方便装配时销轴顺利导入，支耳的外边缘要做圆角处理，避免应力集中导致构件受载时出现开裂问题。很多新手建模时容易忽略这些工艺细节，导致加工出来的零件装配困难，或者在应力测试时从棱角位置出现断裂。另外，转动配合面的表面粗糙度也需要根据使用场景标注合理要求，普通民用场景下配合面粗糙度达到Ra3.2即可满足使用要求，重载或者高频转动场景下则需要将配合面粗糙度提升到Ra1.6甚至更高，同时搭配对应的润滑结构，比如在销轴位置设置注油孔，方便后期维护时加注润滑脂，降低转动摩擦阻力。

　　不同行业选用这类旋转关节时，材料选择也有明显区别，普通室内使用的轻载场景可以选用ABS或者尼龙等工程塑料，通过注塑成型实现批量生产，成本低重量轻；户外或者工业重载场景则需要选用碳钢或者不锈钢材质，通过机加工成型保证结构强度，不锈钢材质还能满足防锈防腐蚀的使用要求。设计时不需要盲目追求高强度材料，根据实际载荷计算结果选择适配的材料即可，过度选用高性能材料反而会增加不必要的生产成本。
