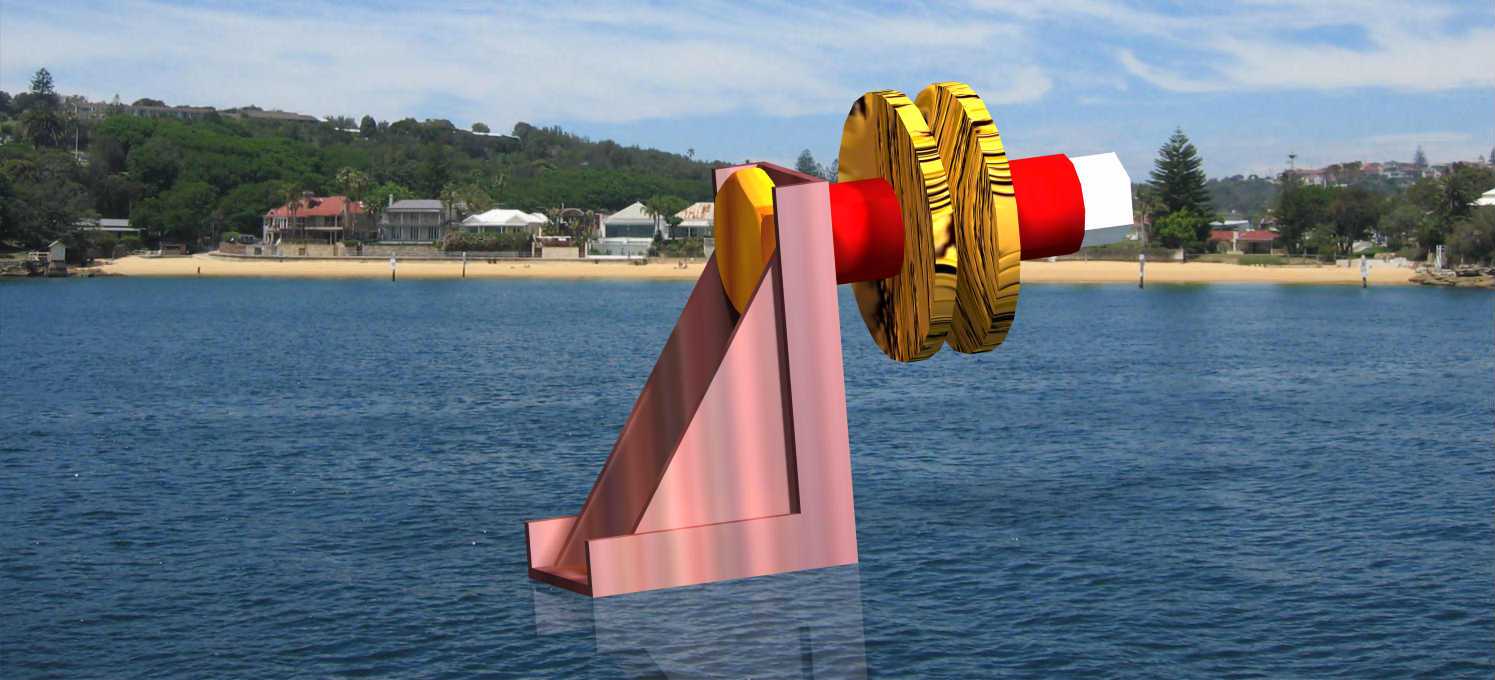

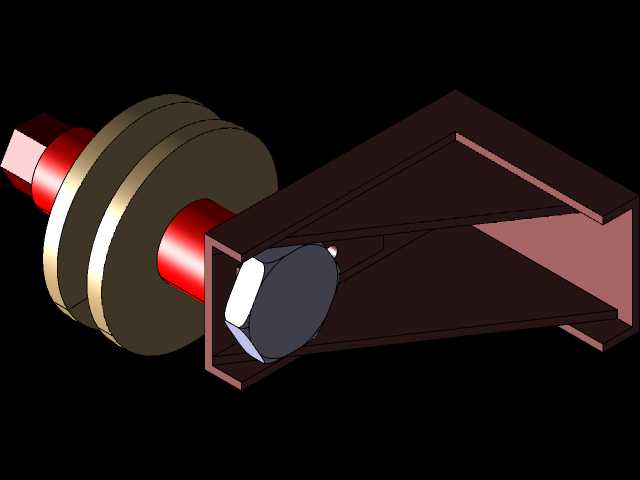

带支架皮带轮式滑轮传动结构

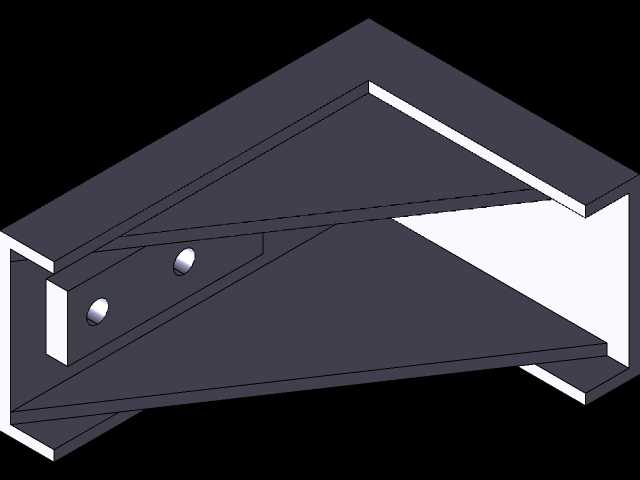

　　在轻载物料输送、小型实验台动力传递、教学演示教具这类场景里，这类带L型支撑支架的滑轮传动结构是很常见的基础传动单元，很多入门级的机械传动实训台、小型物料水平移送装置上，都会用到同原理的结构来完成动力转向或者力的放大传递。日常做结构设计的时候，首先要明确这套结构的核心用途：它既可以作为定滑轮组改变拉力的施力方向，搭配对应槽型的传动带之后，也能作为皮带轮传动单元完成旋转动力的跨轴传递，单组结构就能覆盖两种基础传动需求，不需要额外更换支撑构件就能切换使用场景，适配性比单一功能的滑轮座要好很多。从功能特性上看，这套结构的支撑件采用直角三角形加强的L型折弯支架，竖直支撑面直接承接轮轴的径向载荷，

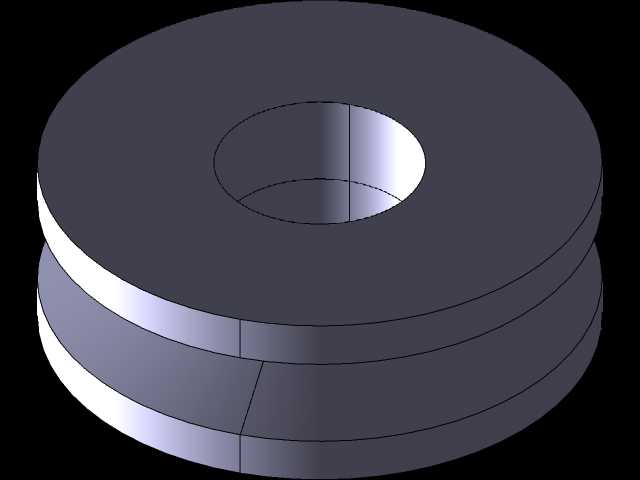

　　斜向的加强筋把轮轴传递过来的载荷分散到水平安装底面，避免竖直支撑板长期受载出现弯曲变形，就算是长期承受单侧皮带拉力，支架的形变量也能控制在传动允许的范围内，不会出现轮轴偏斜导致的皮带掉槽、传动卡滞问题。轮体部分采用双槽带轮结构，能够同时适配两组传动带的布置需求，既可以单槽独立传动实现单路动力输出，也可以双槽同时挂带实现两路同转速动力分配，轮缘的槽型做了圆弧过渡处理，能减少传动带和轮槽的硬摩擦，降低传动过程中的功率损耗，也能延长传动带的实际使用寿命。做结构设计的时候，首先要敲定的是安装边界尺寸：水平安装底面需要预留对应螺栓孔的固定空间，通常四个安装孔的孔距要匹配常用的铝型材台面安装孔位，方便直接固定在实训台或者设备机架上；

　　竖直支撑面的轴孔高度要匹配动力输出轴的中心高，保证传动带的两个带轮处于同一水平面上，避免带面出现偏磨。轮轴和支架的连接采用过盈配合加轴端挡圈的固定方式，不需要额外做复杂的锁紧结构，装配的时候直接压装到位就能保证轮体的同轴度，轮体和支架之间预留了足够的轴向间隙，转动过程中不会和支撑面发生剐蹭，空转的时候阻力很小。实际选型应用的时候，要注意这套结构的载荷上限，因为支架是薄壁折弯成型的结构，不适合传递大扭矩的重载动力，更适合轻载的传动场景，比如教学演示用的传动模型、小型输送带的动力传递端、手动提升机构的定滑轮座，在这些场景下它的结构简单、装配便捷、维护成本低的优势就能完全发挥出来。如果是用在手动提升的场景里，

　　这套结构的双槽设计还可以搭配绳索实现滑轮组的省力效果，通过绳索的绕绳方式调整，就能在不改变支架安装位置的前提下，获得不同的省力比，不需要额外增加其他支撑构件。设计的时候还要考虑轮轴的受力方向，不管是作为皮带轮承受皮带的张紧拉力，还是作为滑轮承受绳索的提升载荷，载荷方向都要尽量落在支架的三角形加强筋的承载平面内，避免出现侧向的弯矩导致支架变形，影响结构的使用寿命。轮体的转动部分没有额外设计密封结构，更适合在干燥无粉尘的室内环境使用，如果要用到有粉尘或者潮湿的场景，还需要在轮轴位置增加防尘密封圈和润滑脂注油孔，不过作为基础的教学模型和轻载传动单元，当前的结构已经完全能满足使用需求，整体零件数量少，加工难度低，不管是做3D打印验证还是机加工制作都很容易实现，装配流程也很简单，不需要专用工装就能完成整套结构的组装，很适合作为机械结构入门的学习案例，也能直接集成到小型设备的传动系统里作为标准传动单元使用。
