柔性连接用金属波纹管件结构设计

　　在工业管路系统的布局设计中，刚性管路的硬连接方案往往难以适配设备运行带来的位移偏差，金属波纹管作为核心的柔性补偿元件，是解决这类工程问题的常用结构。从实际工程应用场景来看，这类波纹管件广泛覆盖热力管网的热胀冷缩补偿、化工管路的振动隔离、泵阀进出口的软连接、航空航天管路的位移补偿等场景，不同工况下对波纹管的壁厚、波距、波高参数都有差异化的设计要求。

　　从功能特性层面分析，金属波纹管的核心作用是在保证管路介质密封输送的前提下，提供轴向、横向、角向的位移补偿能力，同时可以吸收设备运行产生的振动能量，降低振动沿管路的传递效率，避免刚性连接部位因交变应力出现疲劳开裂。不同于橡胶类柔性管件，金属材质的波纹管可以耐受更高的温度、压力工况，同时具备更强的抗腐蚀、抗老化性能，在高温蒸汽管路、高压流体输送、腐蚀性介质传输场景中具备不可替代的应用优势。

　　在结构设计思路上，这类波纹管的波纹段采用连续的环形薄壁波纹结构，每一段波纹的圆弧过渡都经过应力校核，避免应力集中导致的疲劳失效。设计过程中需要平衡两个核心指标：一是足够的柔性，保证在额定位移量下不会产生过大的弹性反力，避免对相连设备的接口造成额外载荷；二是足够的结构强度，保证在额定工作压力下不会出现失稳、渗漏甚至破裂的问题。波纹的波距、波高、壁厚三个核心参数直接决定了这两项性能，波高越大、波距越密、壁厚越薄，管件的柔性越好，但对应的承压能力会相应下降，设计时需要根据具体工况的压力等级、位移补偿量做参数匹配。

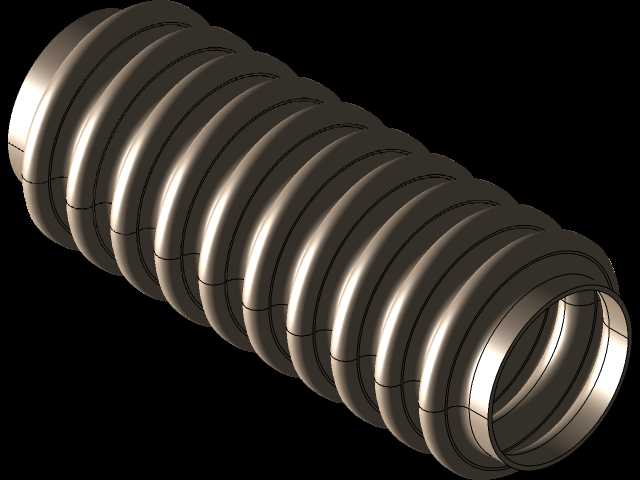

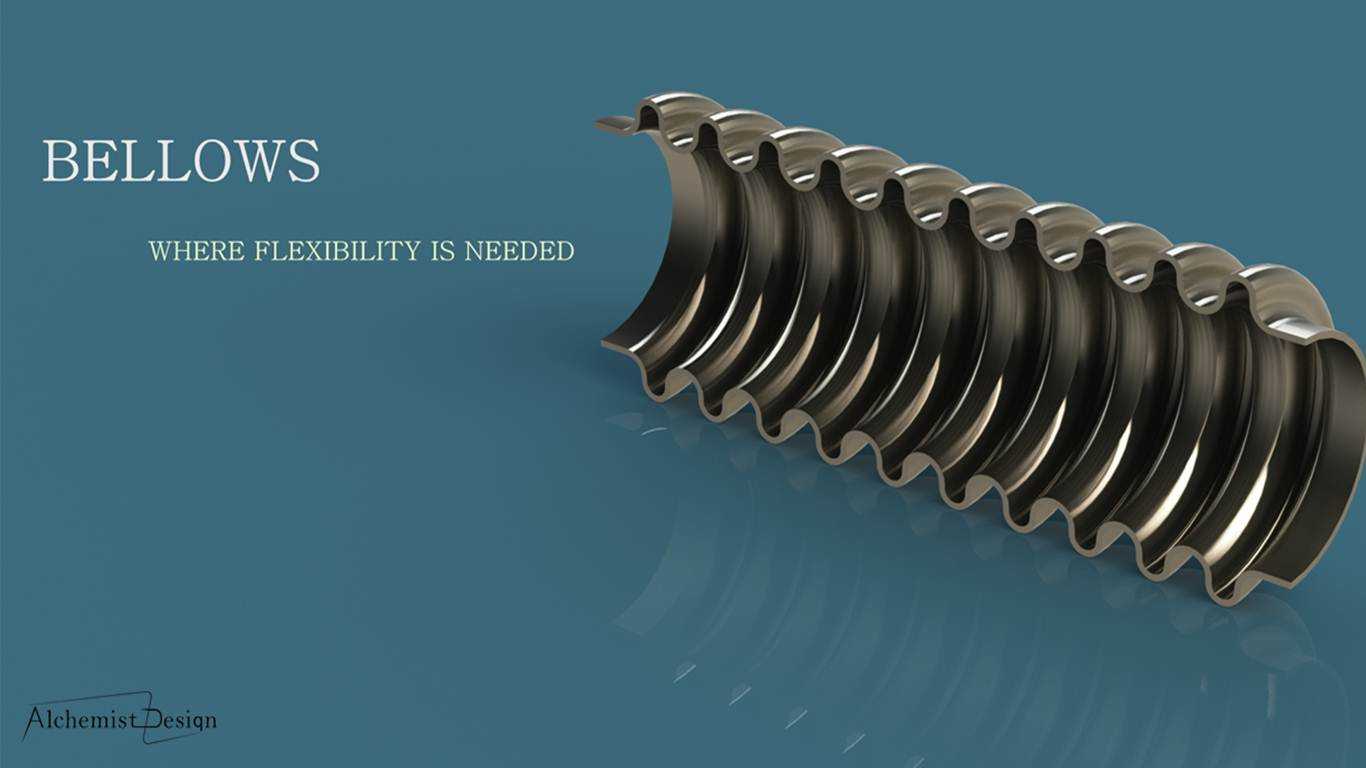

　　从外形尺寸与安装边界来看，这类波纹管的两端通常预留标准管路接口的安装位，可以适配法兰连接、焊接连接、螺纹连接等不同的管路连接形式，安装时需要预留足够的轴向伸缩空间，同时避免过度侧向偏移导致波纹段出现塑性变形。在三维建模过程中，波纹段的曲面过渡需要保证曲率连续，避免建模过程中出现的尖角、折边结构，否则后续做有限元应力分析时会出现应力奇异点，导致仿真结果失真。建模时可以先绘制单波的截面轮廓，通过阵列或者沿路径扫掠的方式生成连续波纹结构，同时要保证两端连接段的同轴度公差，避免安装时出现强制对位的情况，额外引入装配应力。

　　在实际选型应用中，需要根据管路的通径、工作压力、工作温度、补偿位移量、介质属性来确定波纹管的具体参数，比如在大位移补偿场景下，会选用多层薄壁结构的波纹管，在保证承压能力的同时提升柔性；在高频振动的管路场景中，会优化波纹的圆弧半径，提升结构的抗疲劳寿命。安装过程中要注意避免波纹管受到扭转应力，多数金属波纹管的抗扭性能较差，扭转载荷很容易导致波纹焊缝处出现开裂渗漏。另外在管路系统的固定支架设置上，要在波纹管的两端设置可靠的固定支撑，避免管路的内压推力全部作用在波纹管上，导致波纹管被过度拉伸失效。
