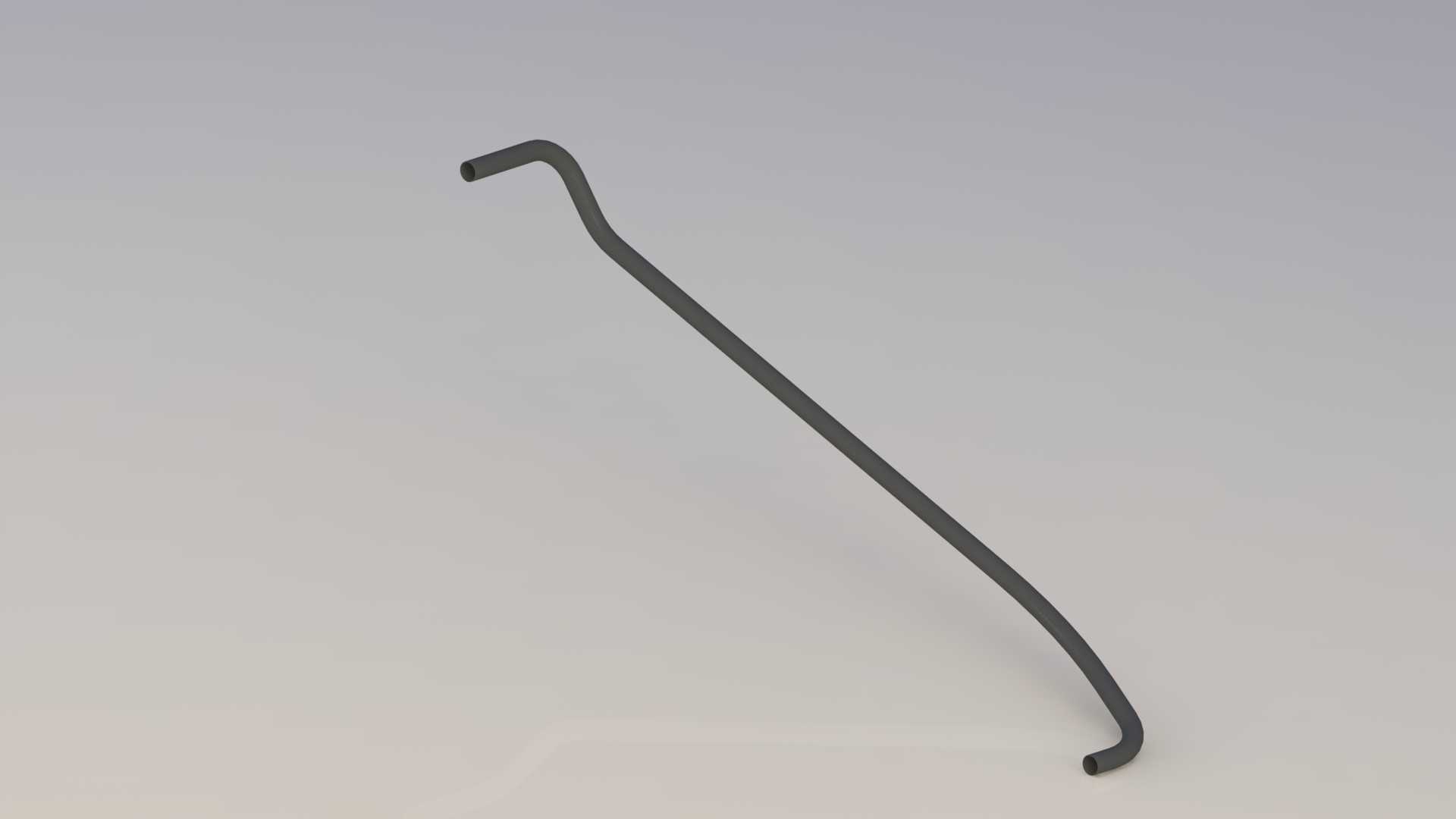

多段弯折异形橡胶导流软管结构

　　在流体输送类设备的管路布局场景中，这类多段弯折的异形胶管往往承担着跨空间点位的介质导流作用，不同于常规直管或标准角度弯管，它的弯折曲率、走向完全适配设备内部的紧凑安装空间，不需要额外搭配多个标准弯头拼接，就能直接完成两个存在空间错位的接口之间的连通，大幅减少管路接头数量，从根源上降低多接头带来的渗漏风险。

　　从实际使用场景来看，这类胶管常应用在小型动力设备的油路输送、冷却回路导流、气动系统的气路连接中，比如小型通用内燃机的燃油回油通路、液压站的低压回油支路、工业设备的冷却液旁通管路，都能见到这类异形胶管的身影。它的材质选用耐油耐老化的橡胶配方，管壁厚度均匀，既能够承受管路内部的常规工作压力，又具备足够的柔韧性，在设备运行产生小幅振动时，可以通过自身的弹性形变吸收振动位移，避免刚性管路长期受振出现的应力开裂、接口松脱问题。

　　设计这类胶管结构时，首先要确认两端接口的安装边界：两端的插接段长度、外径尺寸需要和对接的硬管接头、设备接口完全匹配，插接段表面通常会设计多道环形凸起，装配后配合卡箍锁紧，能够保证足够的拉脱力，避免管路在带压工作时从接口处脱出。中间的弯折段走向需要完全避让设备内部的其他零部件，比如周边的线束、硬质管路、运动部件，每一段弯折的曲率半径都控制在橡胶材料允许的最小弯曲半径以上，避免弯折处出现管壁折瘪、通径缩小的问题，保证介质流通时的截面面积稳定，不会因为管路变形产生额外的流阻。

　　在建模过程中，需要先提取两端接口的空间坐标，确定两个接口的相对位置、朝向角度，再沿着避让路径绘制三维中心样条曲线，曲线的拐点过渡要平滑，不能出现锐角转折。之后以中心曲线为路径扫描生成管体基础结构，再对两端的插接段做特征处理，增加环形密封凸筋，同时对所有弯折位置做壁厚校验，保证扫描生成的管壁在弯折处不会出现内侧壁厚堆积、外侧壁厚过薄的问题。完成基础建模后，还要做安装干涉校验，模拟胶管装配后的空间占位，确认和周边零部件的最小安全间隙，避免设备装配时出现管路和其他部件挤压摩擦的情况，长期摩擦会导致胶管外壁磨损破损，引发介质渗漏故障。

　　这类胶管的外形没有统一的标准规格，完全是根据具体设备的安装空间定制设计，不同设备上的同功能胶管，弯折角度、走向、长度都存在明显差异，建模时不能直接套用标准弯管的参数，必须结合实际安装点位的空间关系做针对性的走向规划。另外在设计时还要考虑胶管的装配工艺性，两端的插接段要预留足够的操作空间，方便工人装配时握持管端插接、锁紧卡箍，不能出现管端紧贴设备壳体、没有操作空间的情况，否则会大幅提升装配难度，也不利于后期的维护更换。

　　从功能特性上看，这类橡胶材质的异形胶管相比硬质金属弯管，除了具备吸振能力之外，还能容忍一定的安装位置偏差，当两个对接接口的实际加工位置存在小幅公差时，胶管可以通过自身的微量形变补偿公差，降低对零部件加工精度的严苛要求，间接控制整体的制造成本。同时橡胶材质的耐腐蚀性也能适配多数常规工业介质，包括矿物油、水基冷却液、低压压缩空气等，在常规工作温度范围内能够长期稳定工作，不需要额外做防腐处理。

　　在实际选型替换时，除了核对两端接口的尺寸、整体的走向长度之外，还要确认胶管的材质适配性，根据输送介质的类型选择对应配方的橡胶材质，比如输送燃油类介质要选用耐燃油性能好的丁腈橡胶，输送高温冷却液要选用耐温性能更好的三元乙丙橡胶，避免材质和介质不兼容出现胶管溶胀、开裂、提前老化的问题。同时还要确认管路的工作压力范围，选用对应耐压等级的管壁结构，保证工作状态下的管路可靠性。
