FSAE赛车双剪式肩带安装铝制连接附件

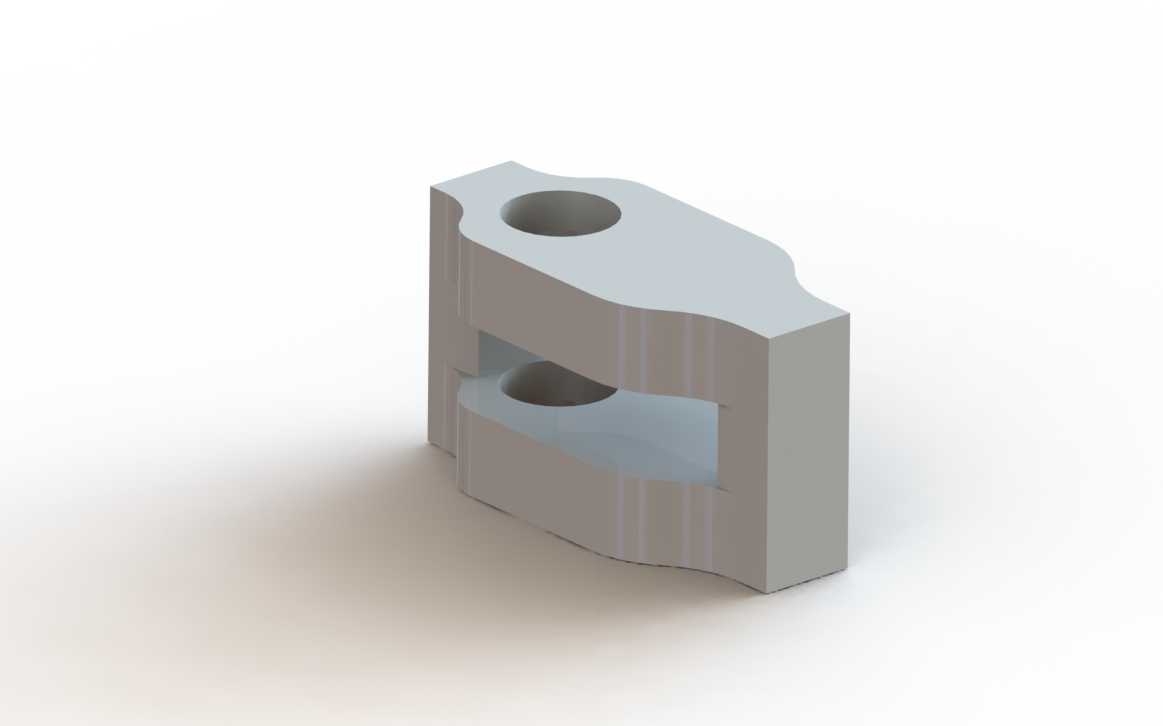

　　在大学生方程式赛车的安全系统设计中，安全带固定点的结构强度直接决定了碰撞工况下的乘员保护效果，常规市售安全带配套的吊环螺栓固定形式，仅能实现单剪切面的受力传递，无法满足赛事规则中对固定点双剪受力的强制要求，这也是这套铝制肩带连接附件的设计出发点。从实际装车的应用场景来看，该附件布置在赛车座舱后部的主安装板与肩带织带的衔接位置，主体采用整块铝合金铣削加工成型，整体轮廓做了圆弧过渡处理，避免尖锐棱边在装配过程中割伤织带或者线束，同时也能减少应力集中区域的出现。结构上采用对称的双夹板式开槽设计，中间的通槽宽度匹配线束支架的插入厚度，装配时可以直接将预制好的线束支架嵌入插槽内，不需要额外设计线束固定卡扣，既减少了装配工序，

　　也能避免赛车行驶过程中线束晃动产生的异响或者磨损。上下两个同轴的贯通孔是核心的受力安装位，孔位的直径匹配标准高强度螺栓的外径，装配时螺栓穿过附件一侧的板体、中间的安装板连接位、另一侧的板体，形成两个平行的剪切受力面，相比单剪结构，同等螺栓规格下的抗剪承载能力可以提升一倍以上，完全覆盖赛事规则要求的2g纵向加速度工况下的载荷要求，前期通过有限元仿真验证，在2g载荷下结构的最大应力远低于铝合金的屈服强度，变形量控制在0.1mm以内，不会出现固定点松动或者结构失效的问题。从安装边界来看，该附件的整体厚度控制在合理范围内，不会占用座舱后部过多的布置空间，外轮廓的异形曲面是根据周边车架管的避让需求做的切削处理，装配后不会和周边的防滚架杆件、

　　油箱安装位产生干涉，上下安装孔的同轴度公差控制在0.02mm以内，避免螺栓穿装时出现别劲的问题，降低螺栓受附加弯矩的风险。附件的表面采用阳极氧化处理，既可以提升铝件表面的硬度，防止装配过程中出现划伤，也能避免长期使用过程中出现氧化锈蚀的问题，适配赛车长期在户外场地训练、比赛的使用环境。实际装配过程中，除了核心的连接螺栓外，插槽位置的线束支架插入后，可以通过侧面的紧定螺钉做辅助固定，防止车辆振动过程中线束支架从插槽内脱出，不需要额外焊接或者粘接固定，后期维护拆解也十分方便。不同于通用的安全带固定吊耳，这套附件专门针对FSAE赛事的规则要求做了定制化的结构优化，在满足强度要求的前提下尽可能做了轻量化处理，整体重量比同强度的钢制双剪固定支架轻60%以上，符合赛车设计中轻量化与强度平衡的核心需求，同时集成的线束固定功能，也减少了座舱后部零散零件的数量，让整体布置更加整洁。
