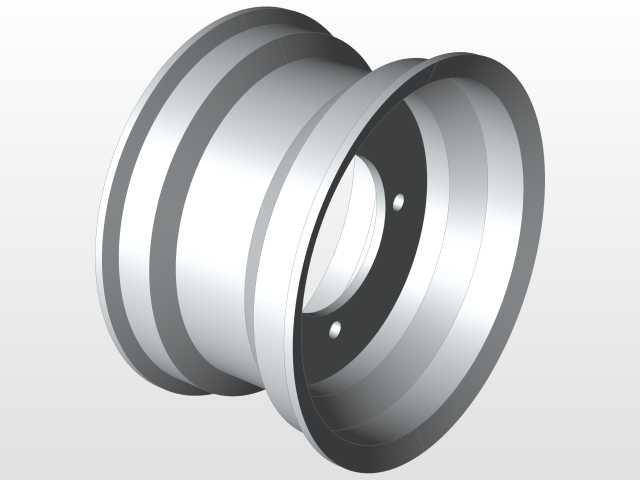

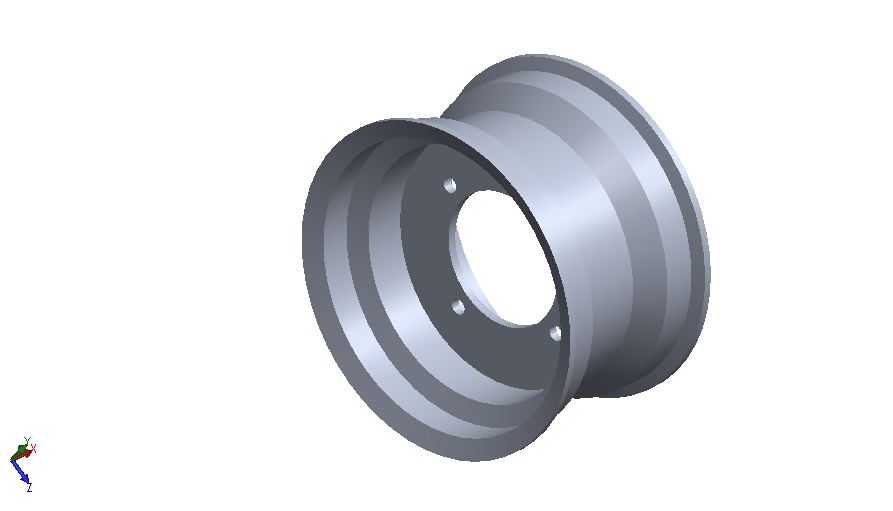

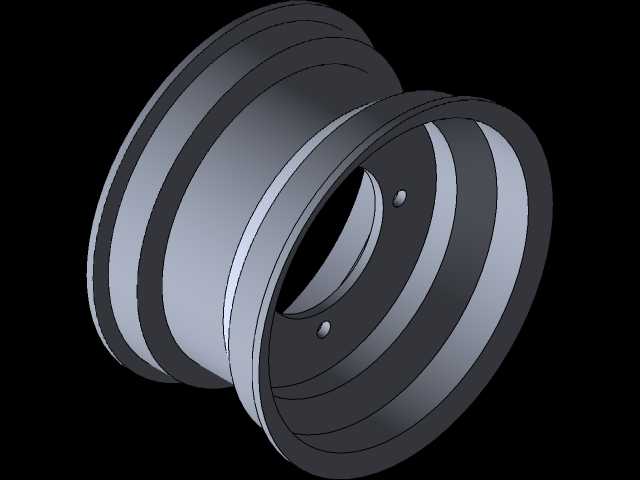

轮辋作为行走类设备车轮总成的核心承载构件,是连接轮胎与轮毂轴系的关键受力部件,这款R10规格轮辋的三维结构设计,完全围绕小半径轮径的行走设备使用需求展开,常见适配场景包括小型场内作业叉车、低速电动搬运车、园林作业小型拖拉机、小型工程手推设备以及部分定制化非道路行走机构。从实际工况受力角度出发,轮辋在工作过程中需要同时承受多维度载荷:垂直方向上要承载设备整机自重加上额定载重的静载荷与动冲击载荷,行进过程中还要传递驱动轴输出的扭矩,带动轮胎转动实现设备行走,转向工况下还要承受侧向力带来的倾覆力矩,遇到路面颠簸、越障时还要缓冲瞬时冲击载荷,这就要求轮辋的结构设计必须兼顾强度、刚度与轻量化的平衡。
这款轮辋采用分体式轮缘结构设计,两侧轮缘的凸起高度经过匹配对应规格轮胎的胎圈尺寸校核,能够保证轮胎充气后胎圈与轮辋贴合面完全密封,同时在车辆转向、侧倾时防止胎圈脱出轮辋,避免行驶过程中出现脱胎的安全隐患。轮辋的中部辐板采用等强度变截面设计,靠近中心安装孔的区域厚度略大于轮辋筒体连接区域,因为中心安装位是载荷传递的核心节点,轴系的载荷通过安装螺栓传递到辐板,再均匀分散到整个轮辋筒体上,变截面的设计既可以避免应力集中在安装孔周边,又能减少不必要的材料冗余,降低轮辋整体的转动惯量,对于行走设备来说,更低的转动惯量能够减少驱动启动时的扭矩损耗,提升传动效率。
辐板上的安装孔采用均匀圆周排布设计,孔位的分度圆直径严格匹配对应轮毂的安装尺寸,每个安装孔周边都做了局部加厚的凸台结构,螺栓拧紧时的压紧力可以通过凸台均匀分散到辐板本体上,避免螺栓预紧力过大造成辐板局部压溃变形,同时凸台的平面度在设计时做了严格的形位公差约束,保证安装后轮辋的端面跳动量控制在合理范围内,减少车辆行驶过程中的车轮摆动问题。轮辋的筒体部分采用多段阶梯式圆弧过渡结构,没有尖锐的直角转角,所有转角位置都做了圆角处理,一方面是冲压成型工艺的需求,避免板材冲压时出现应力开裂,另一方面圆弧过渡能够更好地分散轮胎充气后的胀紧力,让筒体整体受力更加均匀,避免局部应力过大造成筒体变形。
从安装边界来看,这款R10轮辋的轮辋宽度、轮缘直径、中心孔直径、安装孔分度圆直径、安装孔数量这些核心安装尺寸,都严格对应10英寸轮径的低压轮胎适配标准,设计时预留了轮胎拆装的工艺间隙,轮缘的导入斜角经过优化,既可以保证轮胎安装时能够顺利滑入轮辋卡槽,又不会因为间隙过大造成轮胎装配后松动。轮辋的内侧空间做了避让设计,安装后不会与轮毂的制动鼓、轴承座、转向节等周边部件发生运动干涉,即使在车轮最大转向角、最大跳动行程的工况下,轮辋本体也不会与车架、悬架部件产生剐蹭。
在设计思路上,这款轮辋没有采用复杂的异形结构,所有结构特征都适配常规的钢板冲压、焊接加工工艺,轮辋筒体可以通过卷圆焊接成型,辐板可以通过板材冲压成型,两者之间采用环焊连接,焊接位置选在辐板与筒体的连接圆角处,焊接后可以通过机加工保证安装面的平面度,整体加工工艺成熟,适合批量生产,同时结构的可靠性经过实际工况验证,能够满足非道路低速行走设备的使用强度要求。轮辋的表面没有多余的装饰性结构,所有结构特征都服务于受力与安装需求,比如筒体上的环形加强筋结构,是在不增加板材厚度的前提下提升筒体的径向刚度,避免轮胎充气后筒体出现圆度超差的问题,同时也能提升轮辋的抗冲击能力,在路面遇到硬物冲击时不容易出现凹陷变形。
针对实际使用中可能出现的疲劳失效问题,设计时对所有受力集中的位置都做了应力释放处理,比如安装孔边缘做了倒角,焊接位置预留了退刀槽与应力释放结构,避免长期交变载荷作用下出现疲劳裂纹。轮辋的整体重量经过优化,在保证强度满足额定载荷要求的前提下,尽可能降低自重,减少行走系统的簧下质量,对于小型电动行走设备来说,更低的簧下质量能够提升续航表现,同时改善行走过程中的缓冲性能,降低颠簸路面传递到车架的振动。
