石墨层状晶体原子排布教学演示结构

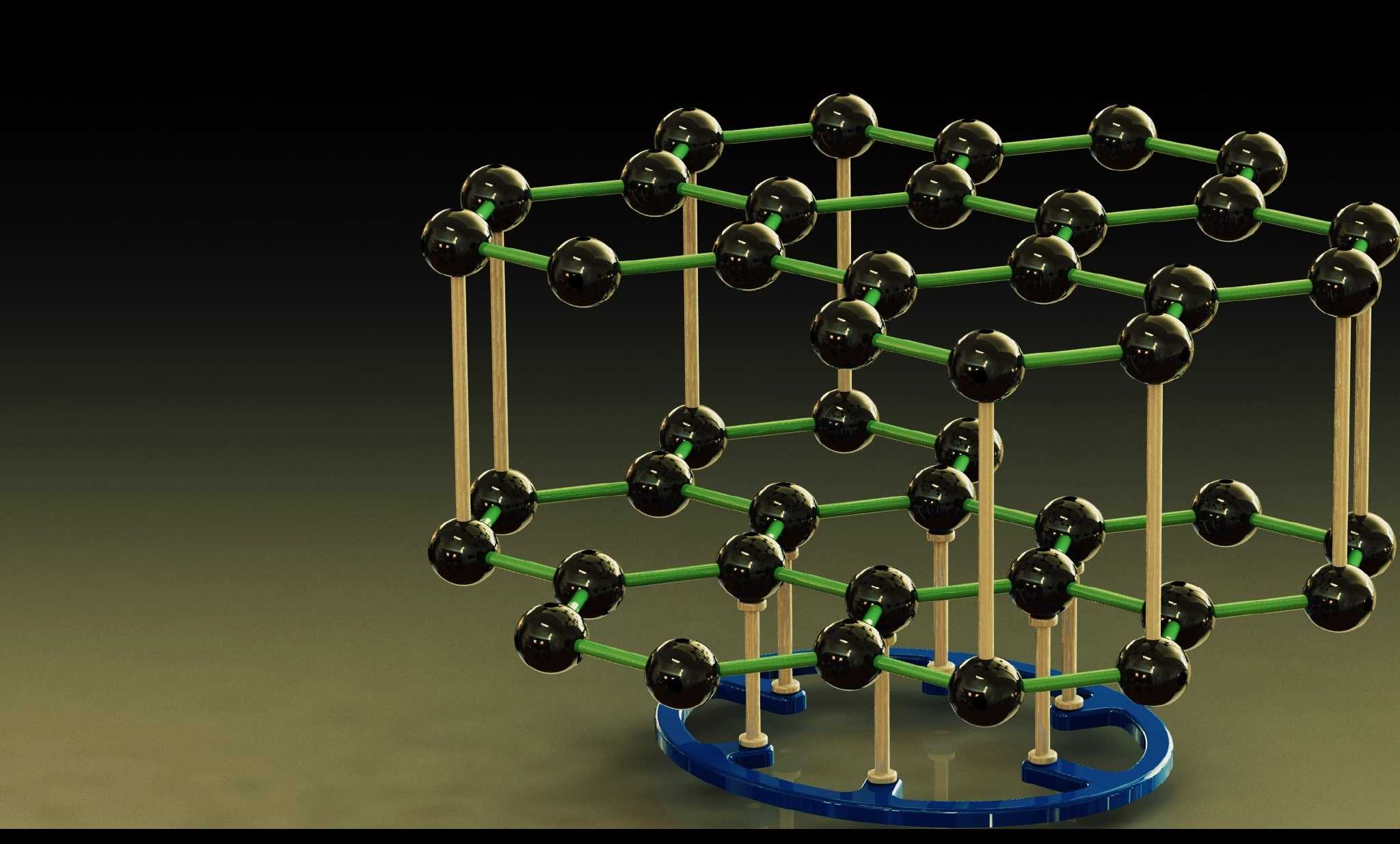

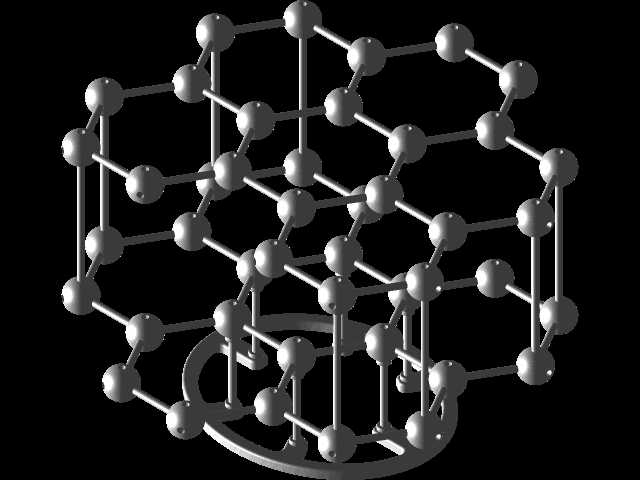

　　这套石墨原子结构演示模型，核心服务于材料学科、机械工程材料类课程的具象化教学场景，在高校材料成型实验室、中职机械基础课堂、科普场馆材料展区都有明确的使用需求，能把抽象的晶体结构知识转化为可直观观察的实体参照，解决传统板书、平面示意图难以讲清层间结合特性的痛点。模型整体还原了石墨晶体的典型层状排布特征，同层内碳原子以正六边形网格形式延展，相邻碳原子通过短连接杆模拟共价键连接，层与层之间采用更长的杆件模拟范德华力作用，直观呈现出石墨层间结合力弱、易产生层间滑移的结构本质，这一特性也对应了石墨作为固体润滑剂、铅笔芯原料的工程应用逻辑，能帮助学习者快速关联结构特性与实际工业用途。设计过程中优先考虑了结构辨识度与展示稳定性，

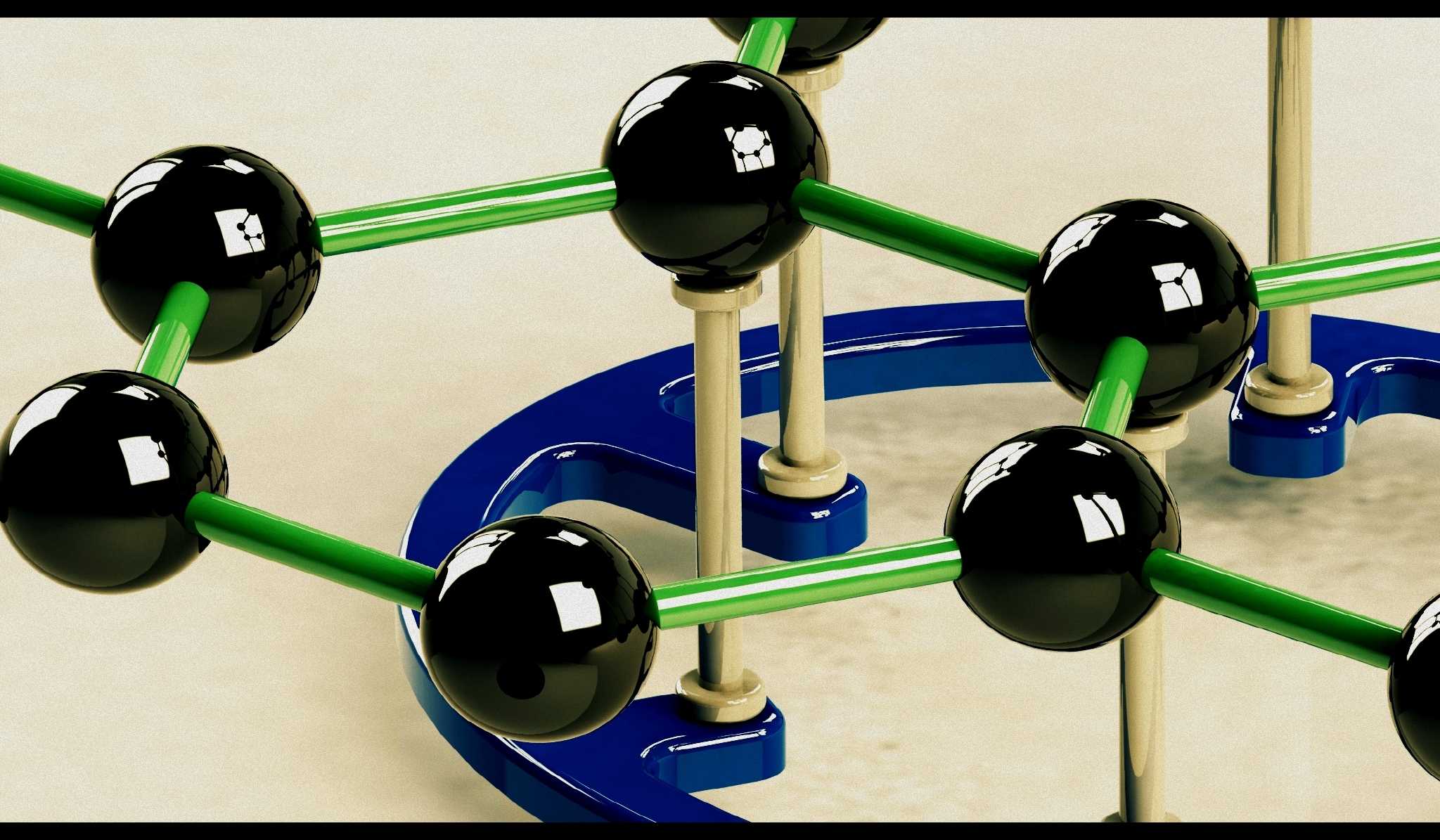

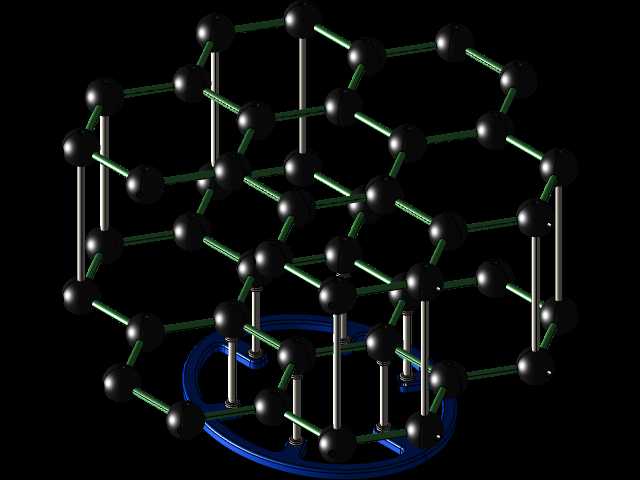

　　底层设置了环形支撑底座，所有竖向连接杆件底部与底座定位孔配合固定，避免多层原子排布结构出现倾覆、杆件脱落问题；同层的键接杆件采用统一长度，严格对应石墨晶体同层碳碳键的键长比例，层间杆件长度按照层间距与键长的实际比值缩放，保证各部分结构比例符合晶体学参数，不会出现比例失真误导认知的问题。从安装边界来看，底座的环形轮廓直径控制在常规教学展示台的承载范围内，整体高度适配桌面展示的视线高度，不需要额外的固定支架即可稳定放置，在课堂传阅、展台陈列时都能保持结构完整。模型的原子球体采用统一直径，表面做哑光处理避免强光反射影响观察，不同连接关系的杆件采用差异化配色，同层共价键连接杆与层间连接构件颜色区分明显，观察者无需额外标注就能快速识别层内、

　　层间的不同结合形式，在讲解石墨各向异性、导电特性、润滑机理时，可以直接对照模型的结构排布逐一拆解，比如同层内碳原子的成键特性对应平面方向的高导电率，层间弱结合对应垂直层面方向的低强度与易滑移特性，把材料性能的底层逻辑通过实体结构直观传递。不同于平面示意图只能展示单一视角的结构，这套三维结构可以从任意角度观察原子的空间排布，学习者能清晰看到不同层之间碳原子的错位排布关系，理解石墨六方晶系的空间点阵特征，对于后续学习碳素材料、碳纳米管、石墨烯等衍生碳材料的结构也能起到基础认知铺垫作用。在工程材料课程的实训环节，这套模型也可以作为结构认知的考核参照，让学习者对照模型指出石墨的晶体结构特征、对应性能特点与工程应用场景，

　　替代传统的纯文字考核形式，强化认知记忆点。结构设计上所有杆件与球体的连接都采用插拔式配合，既方便生产组装，也可以在教学过程中拆卸局部结构，单独展示单层碳原子的网格排布、层间的连接形式，不需要整体移动模型就能完成局部结构的演示，适配课堂上多角度讲解的需求。底座的环形结构预留了足够的观察间隙，观察者从底部也能看清最下层碳原子的排布方式，不会因为底座遮挡出现观察死角，保证各个视角的结构展示完整性。
