带圆形法兰安装座8mm内径直线运动轴承

　　做非标自动化设备的结构设计时，导向轴系的选型往往是最先敲定的环节之一，这款带圆形法兰的直线轴承，适配8mm直径的光轴使用，是轻载直线往复运动场景里的常用标准件。从实际应用场景来看，这类轴承常见于桌面级3D打印机的运动轴导向、小型点胶机的滑台支撑、检测设备的探针位移模组、包装机械的短行程推料机构，甚至部分小型医疗检测设备的样本输送滑台也会选用同规格产品，核心原因是其安装便捷、径向尺寸紧凑，不需要额外加工复杂的轴承座安装位，能有效压缩设备的整体装配空间。

　　从功能特性上看，这款轴承属于滚动式线性运动支撑件，内部保持架装配有循环钢球，光轴穿过轴承内孔做往复运动时，钢球沿保持架的滚道循环滚动，相比滑动式铜套导向，摩擦阻力更小，低速运动时无爬行现象，运动精度保持性更好，适合对运动平顺性有一定要求的轻载工况。需要注意的是，这类轴承主要承受径向载荷，可承受的倾覆力矩极小，设计轴系时如果存在偏载，需要成对布置轴承来抵消附加力矩，单只使用时要尽量让载荷作用线与轴承轴线重合，避免钢球局部受载导致早期磨损。

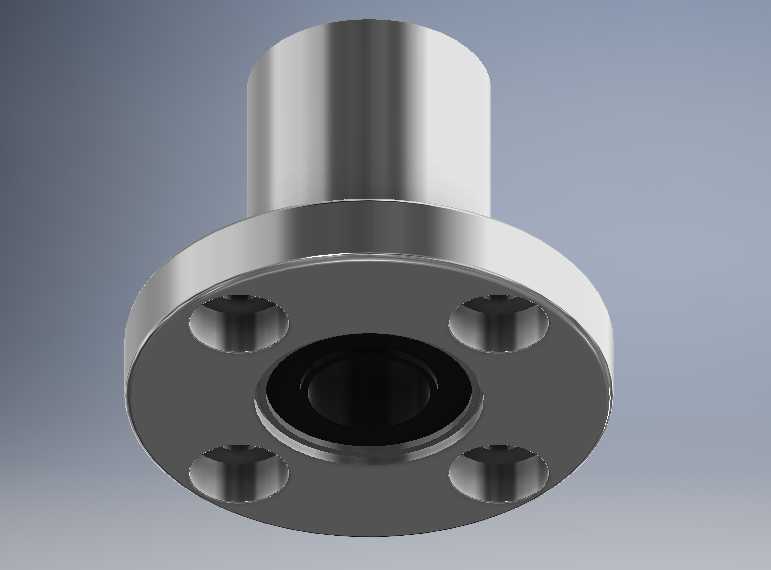

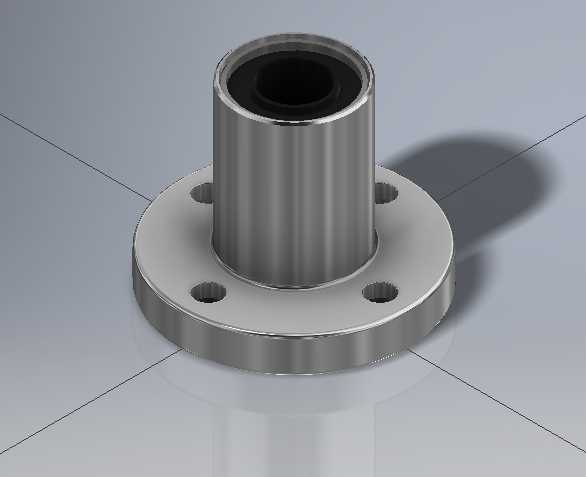

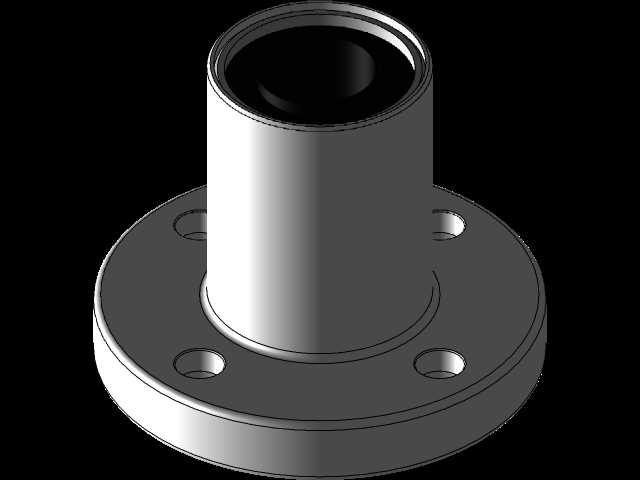

　　设计思路上，这款轴承采用一体化圆形法兰结构，法兰盘与轴承外套筒为一体加工成型，相比无法兰的直筒型直线轴承，不需要额外加工轴承座的止口来固定轴承外圈，只需要在安装板上加工出对应轴承外径的过孔，将法兰端面贴紧安装板，通过法兰上的四个安装孔穿入螺丝即可完成固定，装配工序更简单，定位精度也更容易保证。法兰上的四个安装孔沿圆周均匀分布，安装时不需要刻意调整周向角度，容错率更高，适合批量装配的量产设备使用。轴承的内孔与钢球的配合间隙经过预调整，常规精度等级下，适配h6公差的镀铬光轴时，径向游隙可以控制在0.01-0.03mm区间，能满足大部分普通自动化设备的运动精度要求，如果是高精度检测类设备，可以选用更高精度等级的同尺寸型号，或者在安装时增加预紧结构消除游隙。

　　从外形尺寸与安装边界来看，这款轴承的适配轴径为8mm，套筒部分的外径为15mm，套筒总长度为24mm，端部法兰的直径为32mm，法兰厚度为5mm，四个安装孔的中心距为24mm，安装孔直径为3.4mm，适配M3的内六角圆柱头螺丝进行固定。做结构设计时，安装板上的过孔直径建议加工为15.2mm，给轴承外圈预留0.2mm的装配间隙，避免过孔加工偏差导致轴承安装后出现卡滞；安装螺丝的沉孔深度需要控制在3mm以内，避免螺丝头突出法兰端面影响贴合精度；光轴的安装同轴度需要控制在0.05mm以内，两根平行布置的导向轴平行度公差要控制在0.1mm/100mm以内，否则会导致轴承运动阻力增大，甚至出现卡球、抱死的情况。另外，这类轴承自带密封圈，可以阻挡大部分粉尘进入轴承内部，但在多粉尘、有切削液的工况下使用时，还是需要额外增加防尘护套，延长轴承的使用寿命。日常维护时，每隔3-6个月可以通过法兰端的注油孔补充少量锂基润滑脂，不要加注粘度太高的润滑油，避免增大运动阻力。
