单缸发动机化油器总成结构设计

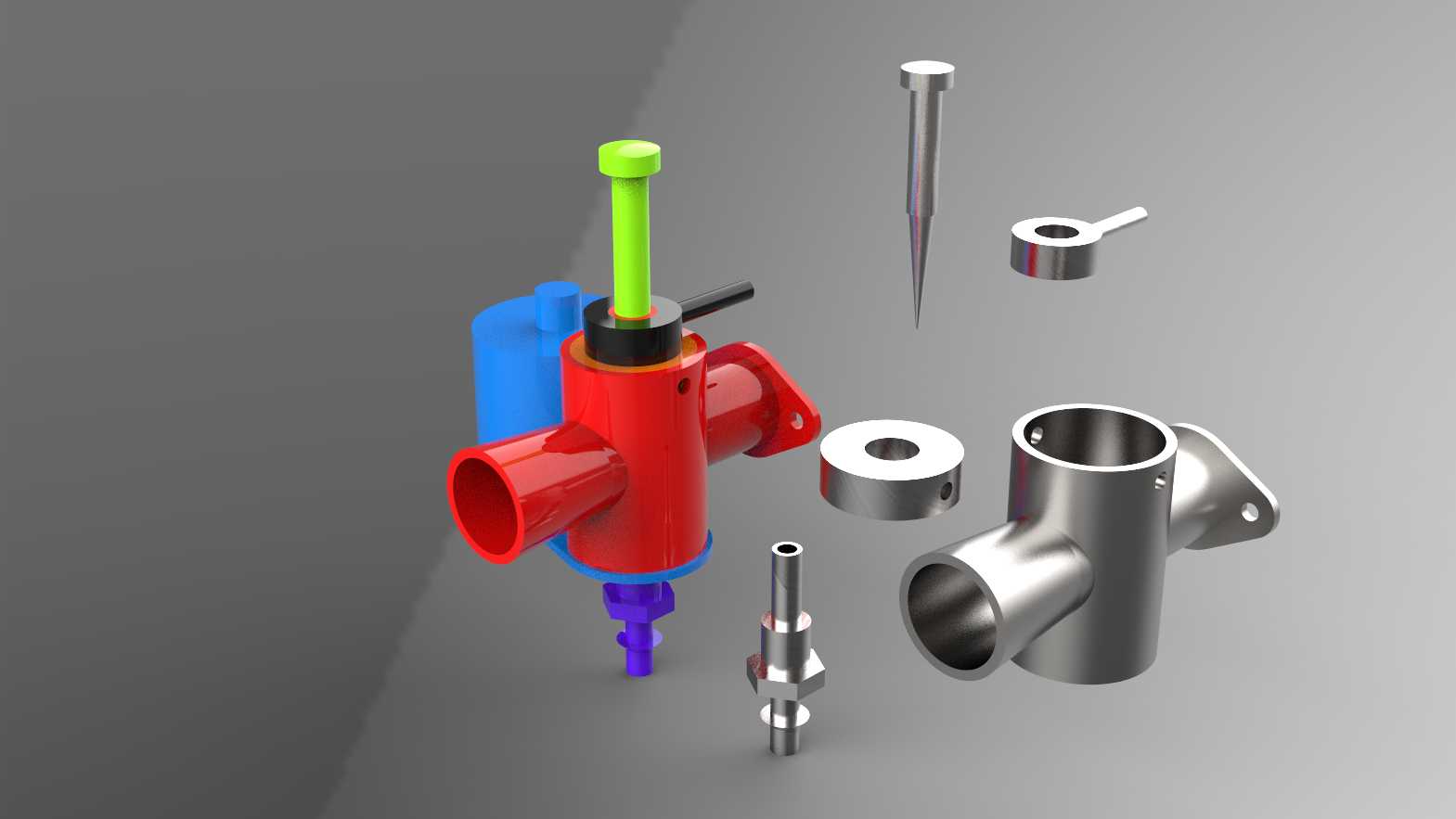

　　单缸动力设备的燃油供给核心部件里，化油器的匹配精度直接决定整机的动力输出稳定性、燃油经济性与怠速工况平顺性，这类结构常见于通用小型汽油机、园林机械、小型农用动力设备、迷你摩托与教学演示用动力台架上，承担着将燃油与空气按工况需求精准配比、形成可燃混合气送入气缸燃烧的核心作用。从拆解后的装配结构来看，整个总成采用分体式模块化设计，主体流道采用三通式金属壳体作为承载基体，进气端、出气端与燃油计量腔的接口均做了同轴度公差约束，安装法兰面预留了两个对称的螺栓过孔，孔位与单缸发动机进气道的安装基准完全匹配，安装面的平面度控制在0.05mm以内，避免装配后出现漏气导致的混合气浓度失准。燃油计量与调节部分的结构做了分层设计，

　　顶部的绿色柱塞式调节杆负责节气门开度的手动控制，杆身与腔体之间采用间隙配合加密封环的结构，既保证上下滑动的顺畅度，又能避免外部空气从调节杆间隙渗入破坏空燃比；红色的腔体外壳作为燃油混合腔的主体，侧面预留的蓝色接口为燃油进油通道，接口内径匹配通用小型动力的燃油管路通径，下部紫色的接头为怠速油量调节与溢油通道，可在怠速工况下精准控制低速供油的流量，避免怠速熄火或者怠速转速过高的问题。金属材质的针阀与量孔组件是整个化油器的计量核心，针阀的锥面角度与量孔的通径经过匹配计算，不同节气门开度下，针阀与量孔的配合间隙会同步变化，以此控制燃油的吸出量，匹配不同进气负压下的空气流量，保证全工况范围内的空燃比维持在合理区间。

　　银色的密封压盖与固定环分别承担腔体密封与部件轴向定位的作用，压盖与壳体之间的密封面设计了环形密封槽，装配时嵌入耐油橡胶圈即可实现燃油腔的密封，无需额外涂覆密封胶，降低后期维护的拆装难度。整个总成的外部轮廓在设计时充分考虑了小型动力设备的安装空间边界，横向最大尺寸不超过120mm，垂直方向从安装法兰面到调节杆顶端的总高度控制在90mm以内，不会与单缸发动机的油箱、散热片或者拉盘启动部件产生运动干涉。在实际工况适配中，这套结构可覆盖50cc到125cc排量的单缸四冲程汽油机使用需求，通过更换不同通径的主量孔，即可调整高转速工况下的供油量，匹配不同功率调校的动力机型；怠速调节螺钉的位置设置在腔体侧面，

　　日常维护时无需拆解总成即可完成怠速转速与怠速混合气的调整，降低运维门槛。从装配逻辑来看，所有部件均采用同轴装配路径，没有复杂的侧向锁紧结构，装配时可按照从下到上、从内到外的顺序依次装入量孔、针阀、密封件、调节柱塞、固定法兰，最后用卡环完成轴向定位，整套装配流程无需专用工装，普通维修人员借助基础工具即可完成拆解与重组，非常适合通用动力设备的售后维修场景与教学演示场景。流道内壁的粗糙度控制在Ra1.6以下，减少进气阻力，保证进气气流的平顺性，避免气流在腔体内形成紊流导致的燃油雾化不均；节气门翻板的边缘与腔体内壁的间隙控制在0.02mm以内，关闭状态下的漏气量极小，可保证熄火时的断油可靠性，避免长期停放后燃油渗漏进入气缸导致下次启动淹缸。
