SolidWorks环境下法兰联轴器结构设计方案

　　在常规工业传动场景中，法兰联轴器是刚性轴系连接的核心基础部件，多用于对中精度要求较高、载荷平稳无剧烈冲击的传动链路中，常见于中小型输送设备、泵组驱动端、普通机床进给轴、轻工包装机械的动力输出环节，这类应用场景普遍要求轴系连接具备足够的刚性，不存在传动间隙，能够无损耗传递额定工作扭矩，同时安装后不需要频繁维护，适配常规工业环境下的长期连续运行需求。

　　从实际功能特性来看，这类凸缘式法兰联轴器依靠两个带止口的对接法兰盘实现轴端的刚性固定，两个半联轴器分别通过键连接与两侧传动轴实现周向固定，依靠轴肩与端盖结构实现轴向定位，对接面的止口结构承担安装过程中的径向对中功能，不需要额外的对中工装就能保证两轴的同轴度控制在合理公差范围内，对接完成后通过沿法兰圆周均布的铰制孔螺栓完成锁紧，螺栓杆与螺栓孔的过渡配合能够承担传动过程中的横向剪切力，保证扭矩传递过程中两个法兰盘之间不会出现相对滑移，避免传动过程中产生冲击与位置偏移。

　　本次设计过程中首先明确了适配的轴径范围，针对常规工业场景中常用的中小直径传动轴做了安装边界的适配，法兰盘的外圆尺寸根据传递扭矩的大小做了对应匹配，螺栓孔的分布圆直径避开了轴端键槽的安装位置，保证螺栓锁紧过程中不会与键连接结构产生空间干涉。法兰盘与轴配合的内孔按照基孔制公差做了匹配设计，键槽的尺寸符合普通平键的连接标准，不需要单独定制非标键条就能完成装配，两个半联轴器的对接止口采用小间隙配合，既能够保证安装过程中顺利导向对中，又不会因为配合间隙过大导致两轴同轴度超差。

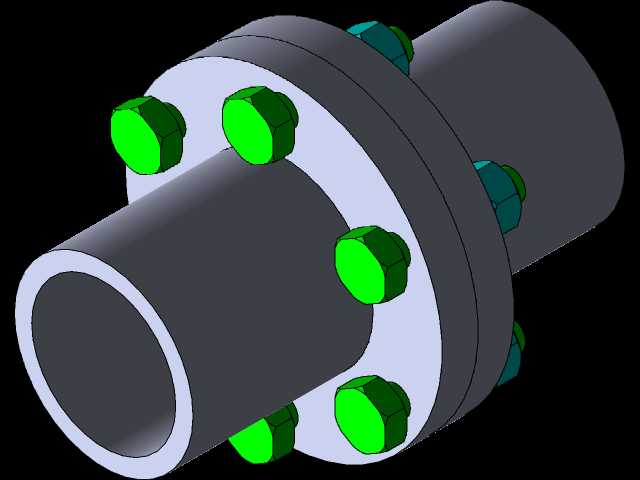

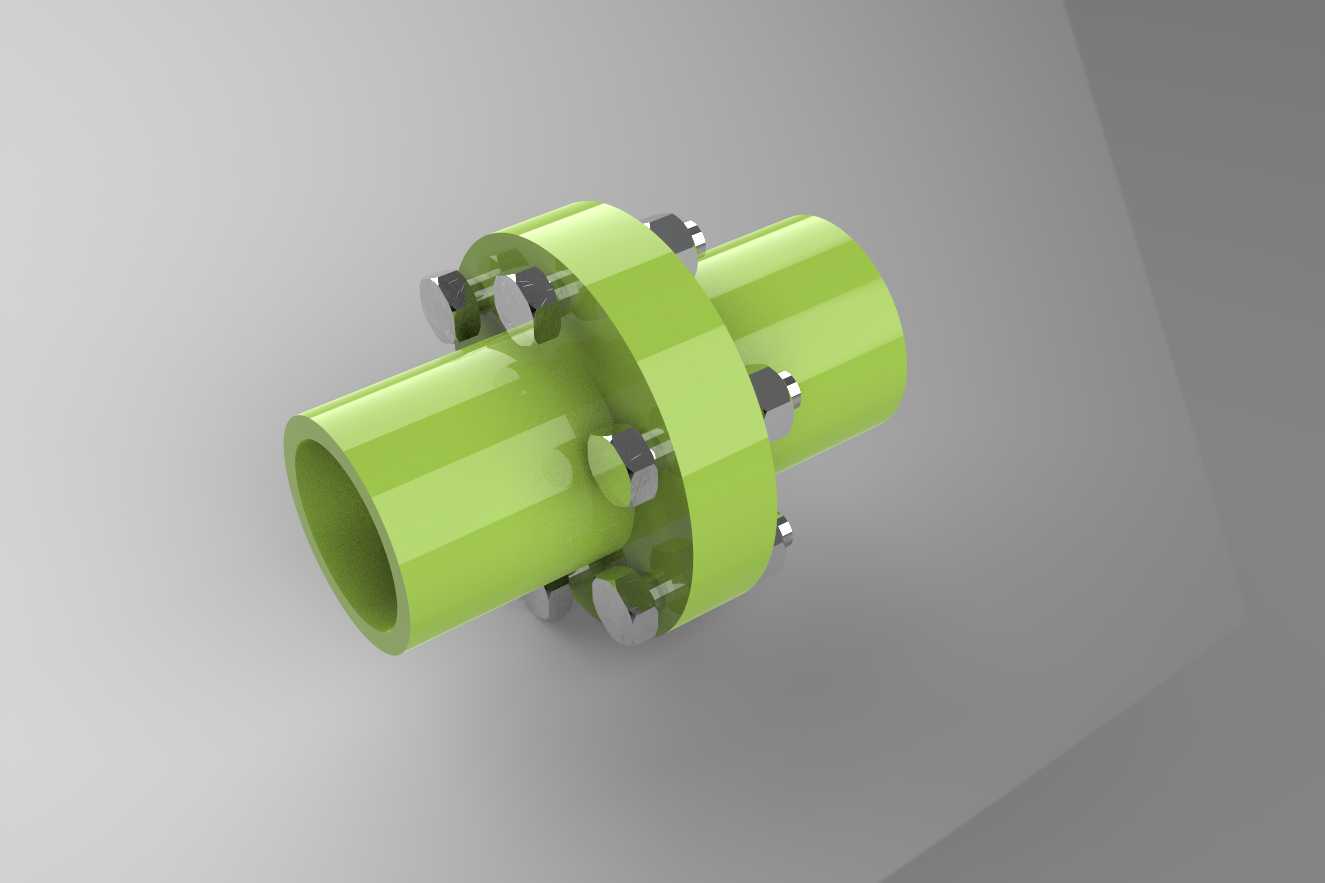

　　建模过程中优先完成了单个半联轴器的基体特征构建，先通过拉伸特征做出法兰盘的主体轮廓与轴套部分，再通过切除特征完成内孔、键槽、止口结构的构建，之后按照圆周均布的规则做出螺栓过孔与沉台结构，再单独完成连接螺栓、螺母的标准件建模，按照实际装配关系完成组件的配合约束，装配完成后通过干涉检查确认所有配合面不存在空间重叠，螺栓的安装空间足够满足常规扳手的操作空间需求，后期现场装配时不需要额外打磨修整就能完成组装。

　　从安装边界的角度考虑，设计时特意控制了法兰联轴器的整体轴向尺寸，避免占用过多的轴系安装空间，法兰外圆的最大回转半径做了合理限制，适配大多数设备传动端的安全防护罩尺寸，不需要额外定制加大尺寸的防护罩就能满足安全防护要求。轴套部分的长度根据轴端的固定需求做了匹配，保证轴头插入后能够有足够的配合长度，不会因为配合长度过短导致轴连接的刚性不足，传递大扭矩时出现轴孔配合面的压溃变形。

　　这类刚性法兰联轴器不具备补偿两轴相对偏移的能力，因此设计过程中对各配合面的形位公差做了对应考虑，法兰端面对内孔轴线的端面跳动控制在合理范围内，止口圆柱面与内孔的同轴度满足常规传动的精度要求，避免安装后因为形位公差超差导致轴系运转过程中产生附加径向载荷，加剧轴承的磨损。螺栓的规格选择根据额定传递扭矩做了匹配计算，保证在额定载荷甚至短时过载的情况下，螺栓不会出现剪切断裂，法兰盘的厚度也根据螺栓的预紧力要求做了对应设计，避免螺栓锁紧时法兰盘出现变形，导致对接面出现间隙。

　　在实际选型应用中，这类联轴器更适合两轴能保证严格对中、运转过程中不会产生相对位移的传动场景，如果是存在较大冲击载荷或者两轴安装对中难度较大的场景，就需要搭配其他具备补偿能力的联轴器使用，但在常规的固定安装工业设备中，这种法兰联轴器因为结构简单、成本低廉、传动效率高、维护量极小的特点，依然是刚性轴系连接的首选方案，建模过程中所有结构尺寸都参考了通用的传动件设计标准，能够直接对接常规的加工工艺，不需要额外调整工艺参数就能完成零件的机加工制作，装配逻辑也完全符合现场安装的操作流程，不会出现设计结构无法实际装配的问题。
