工业设备用带侧轴异形连接支撑构件

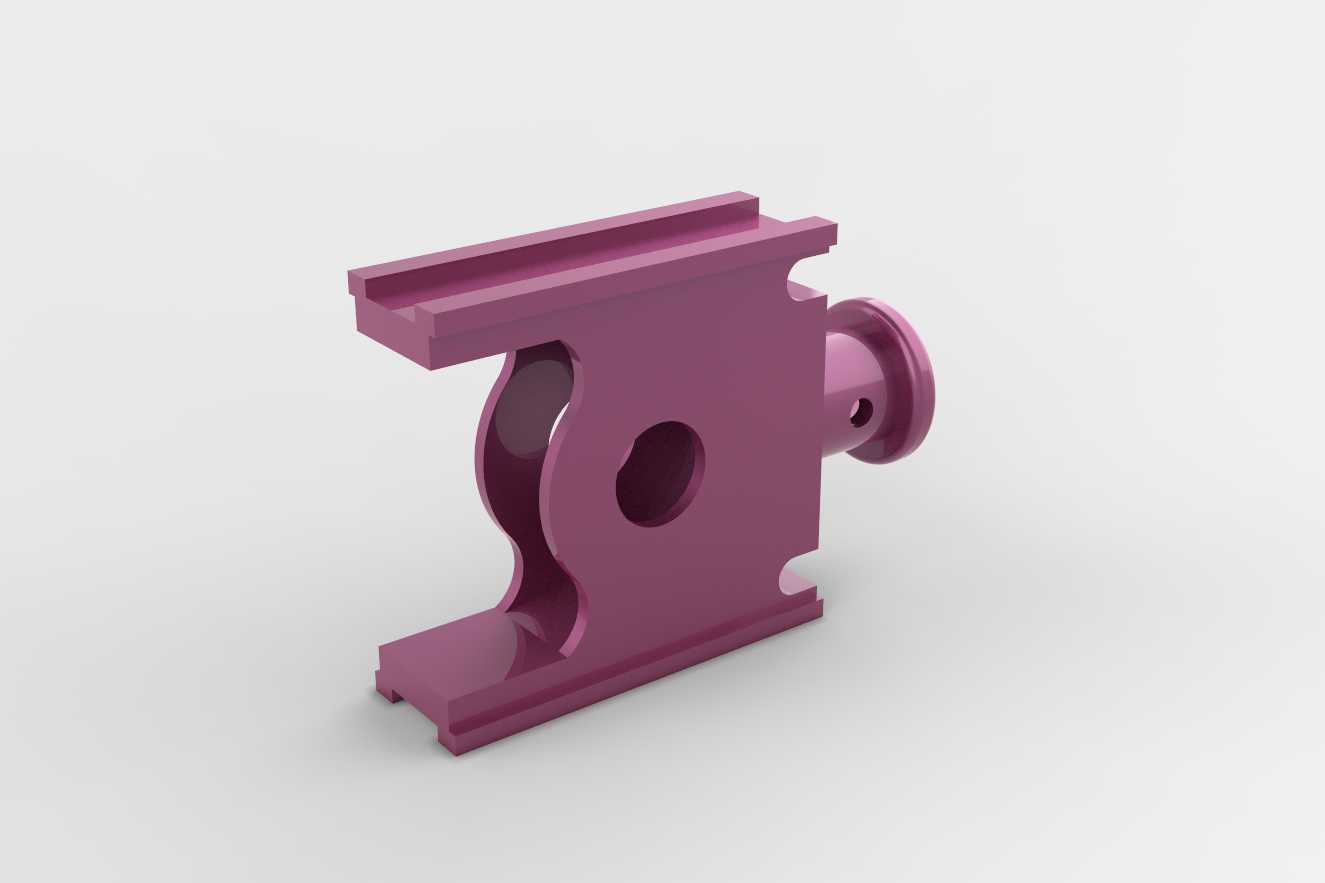

　　该异形支撑连接构件主要应用于轻工自动化输送线、小型专用工装夹具的工位定位模块中，作为侧装式传动组件的承载基座使用，日常工况下需要承受单侧径向载荷与小幅轴向窜动带来的交变应力，因此在结构设计阶段优先考量了受力路径的合理性，避免应力集中导致的构件形变失效。从结构布局来看，构件主体采用对称式工字型截面作为主承载框架，上下两端的平行凸台作为安装基准面，凸台表面预留的安装槽可直接嵌入设备机架的定位导轨，无需额外加工适配垫块，安装时可通过槽内的顶丝结构完成轴向位置的微调，适配不同工位的间距调整需求，安装边界的公差配合选用H7/g6间隙配合，既保证安装过程的顺畅性，也能避免长期运行后出现配合面磨损松旷的问题。

　　构件中部的镂空减重结构并非单纯为了缩减材料用量，而是通过两侧的弧形过渡曲面将上下安装面的受力均匀传导至中部的轴座区域，经受力仿真验证，该结构相比同尺寸实心构件可降低32%的集中应力峰值，同时减重占比达到28%，兼顾结构强度与轻量化需求。侧部伸出的圆柱轴段是该构件的核心功能区域，轴段根部设计有直径大于轴身的定位轴肩，装配时可直接抵靠配套传动轮的端面完成轴向定位，无需额外加装定位挡圈，轴身中部的径向通孔用于穿装锁紧销，可与配套的传动摇臂、同步带轮等部件实现周向固定，传递额定范围内的扭矩，轴段外圆的粗糙度要求控制在Ra1.6，满足与含油轴承配合的转动精度要求，避免转动过程中出现卡滞或异常磨损。

　　中部主立面上的圆形通孔为工艺减重孔同时兼具穿线功能，设备上的传感器信号线可从该孔位穿过，避免走线外露被运动部件剐蹭，孔边缘全部做了R2圆角倒钝处理，防止穿线时划伤线缆绝缘层。在建模过程中，所有的棱边都按照实际加工要求做了对应尺寸的倒角或圆角处理，没有保留建模过程中产生的尖锐直角，既符合机械加工的工艺要求，也能避免装配过程中锐边划伤操作人员。该构件的整体外形尺寸适配常规20系列铝型材机架的安装间距，上下安装凸台的宽度与铝型材槽宽完全匹配，可直接在现有模块化机架上完成加装，无需对原有设备结构做大规模改造，适配性较强。从实际使用场景来看，这类构件常替代传统的分体式焊接支撑座，一体加工成型的结构不存在焊接变形导致的位置精度偏差，

　　装配后的同轴度公差可控制在0.02mm以内，能够满足中低速传动机构的装配精度要求，日常维护时仅需定期对侧轴配合位置加注润滑脂即可，无需频繁拆解更换部件，可有效降低设备的运维成本。在设计阶段还充分考虑了加工工艺性，构件的所有加工面都可通过三轴加工中心一次装夹完成绝大部分工序，仅侧轴端面的锁紧孔需要二次翻面装夹加工，工序流程简单，加工良率高，适合小批量定制生产，也可根据实际载荷需求调整壁厚尺寸，适配不同负载等级的使用场景。
