带五孔穿线结构圆盘式连接固定件

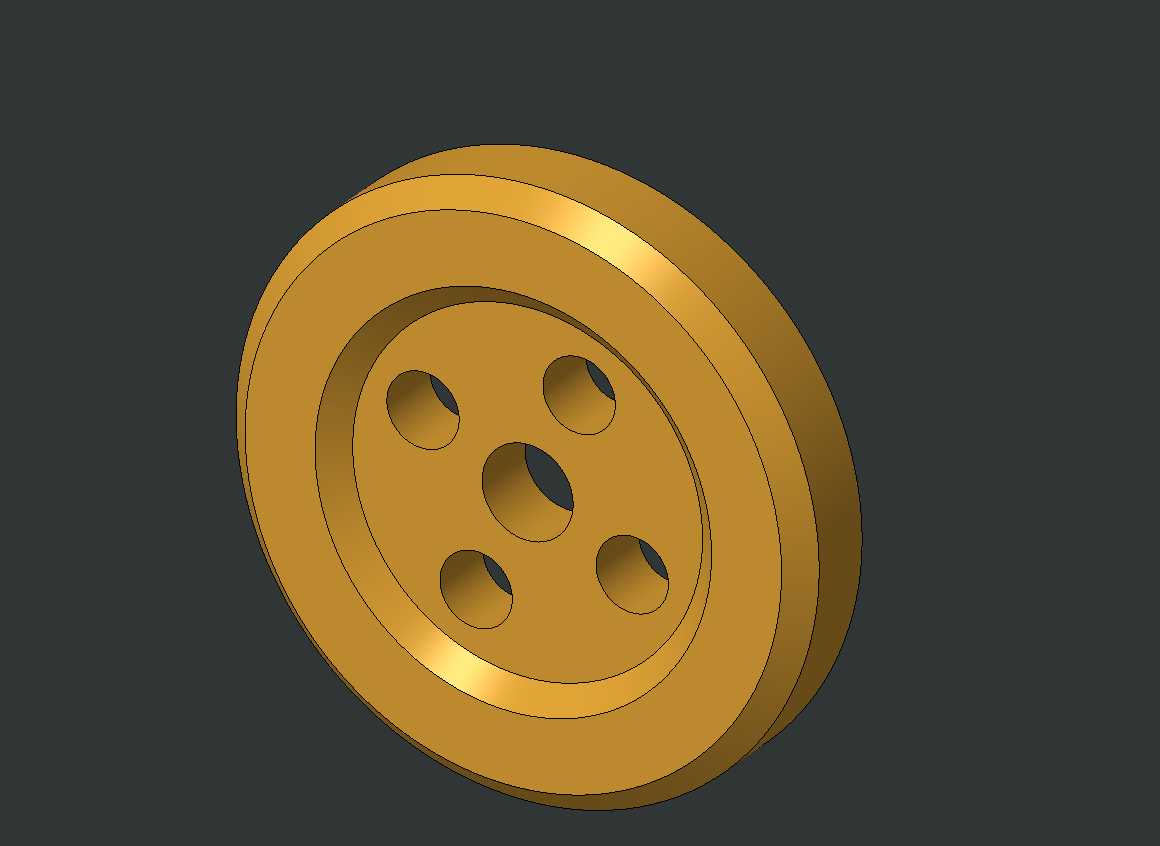

　　在各类轻工组装、线束排布以及小型工装夹具的搭建场景里，这类带均匀排布通孔的圆盘式构件，往往承担着线束导向、部件对位以及轻度承载连接的作用，很多时候会被用在需要多路线材同时穿过安装面的工位上，比如小型电控箱的进线端固定、气动回路的多管排布定位，或是缝纫、纺织类设备里的走线导向部位，避免线材在设备运行过程中出现晃动、磨损或是互相缠绕的问题。从结构设计的角度看，这个圆盘件采用了阶梯式的外圆轮廓，外圈做了加厚的凸缘结构，安装时凸缘可以直接卡入安装面板的预开孔内，不需要额外设计定位止口，既减少了安装面的加工工作量，也能保证构件安装后不会出现径向窜动，凸缘的厚度和常见的薄钢板安装面板厚度匹配，卡入后端面能和安装面基本齐平，

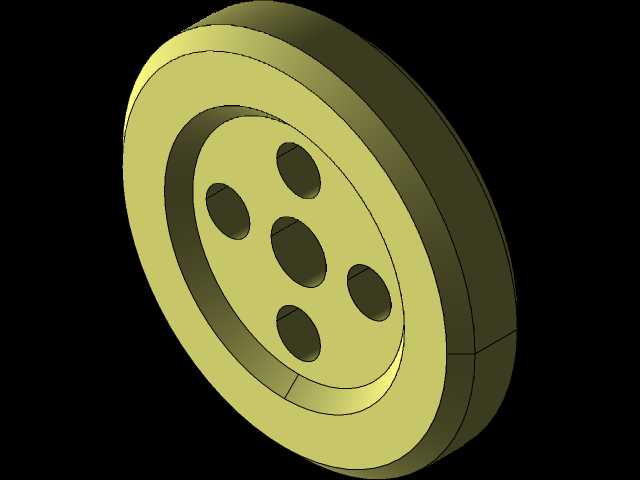

　　不会突出过多占用设备内部的排布空间。盘面的五个通孔采用了中心单孔加四周均匀环绕四孔的排布方式，中心孔的孔径略大于四周四个孔，主要用来走主线或是直径更粗的主管路，四周的四个孔沿圆周等角度分布，用来分走支路的线材或是细管路，孔的边缘都做了圆角倒钝处理，没有尖锐的毛刺棱角，穿线的时候不会刮破线材的绝缘层或是管路的外壁，长期使用也不会因为震动摩擦导致线材破损引发故障。设计这类构件的时候，首先要确认的是安装面板的开孔尺寸，外圆凸缘的直径要和开孔做小间隙配合，公差控制在0.1mm以内，既保证安装时能顺利卡入，又不会因为间隙过大出现晃动；其次是盘面通孔的位置度要做严格控制，四个周向孔的中心要落在同一个分度圆上，和中心孔的同轴度误差不能超过0.

　　05mm，不然多路管线穿入的时候会出现互相干涉的情况，没法顺利排布。另外构件的整体厚度要根据实际承载的需求调整，如果只是单纯做走线导向，厚度可以控制在5-8mm，用普通的硬质塑料或是黄铜材质加工就可以满足需求，如果需要同时承担两个部件之间的连接固定作用，厚度要加到10mm以上，采用钢材或是铝合金加工，同时在凸缘端面上增加沉头孔，用螺丝从背面锁紧，保证连接的强度。在实际建模过程中，这类回转类零件优先采用旋转凸台的方式做基础本体，之后再通过阵列特征做周向的通孔，能最大程度保证孔位的分度精度，不需要逐个绘制孔位草图，减少建模时的特征错误，同时孔口的圆角可以通过统一的倒角特征一次性完成，保证所有孔口的圆角半径一致，

　　加工的时候也能采用同一把刀具完成所有孔口的去毛刺工序，减少换刀的时间。这类构件在实际使用的时候，不需要额外的紧固件做径向固定，依靠凸缘和安装孔的配合就能完成定位，如果需要做轴向固定，只需要在圆盘的背面加装一个薄的卡簧，或是在凸缘的外圆上加工一圈卡簧槽，用孔用卡簧卡在安装面板的背面，就能完全限制构件的轴向窜动，拆装都非常方便，不需要复杂的工具就能完成更换维护。很多小型自动化设备的走线部位都会用到类似的结构，相比单孔的过线件，这种多孔结构能把不同功能的线材分开排布，后期检修的时候能快速区分不同的线路，不会因为所有线材挤在同一个孔里出现排查困难的问题，同时圆盘式的结构和安装面的接触面积更大，受力更均匀，长期使用也不会因为线材的拉扯出现安装部位变形的情况。
