工业设备用异型折弯连接固定支架

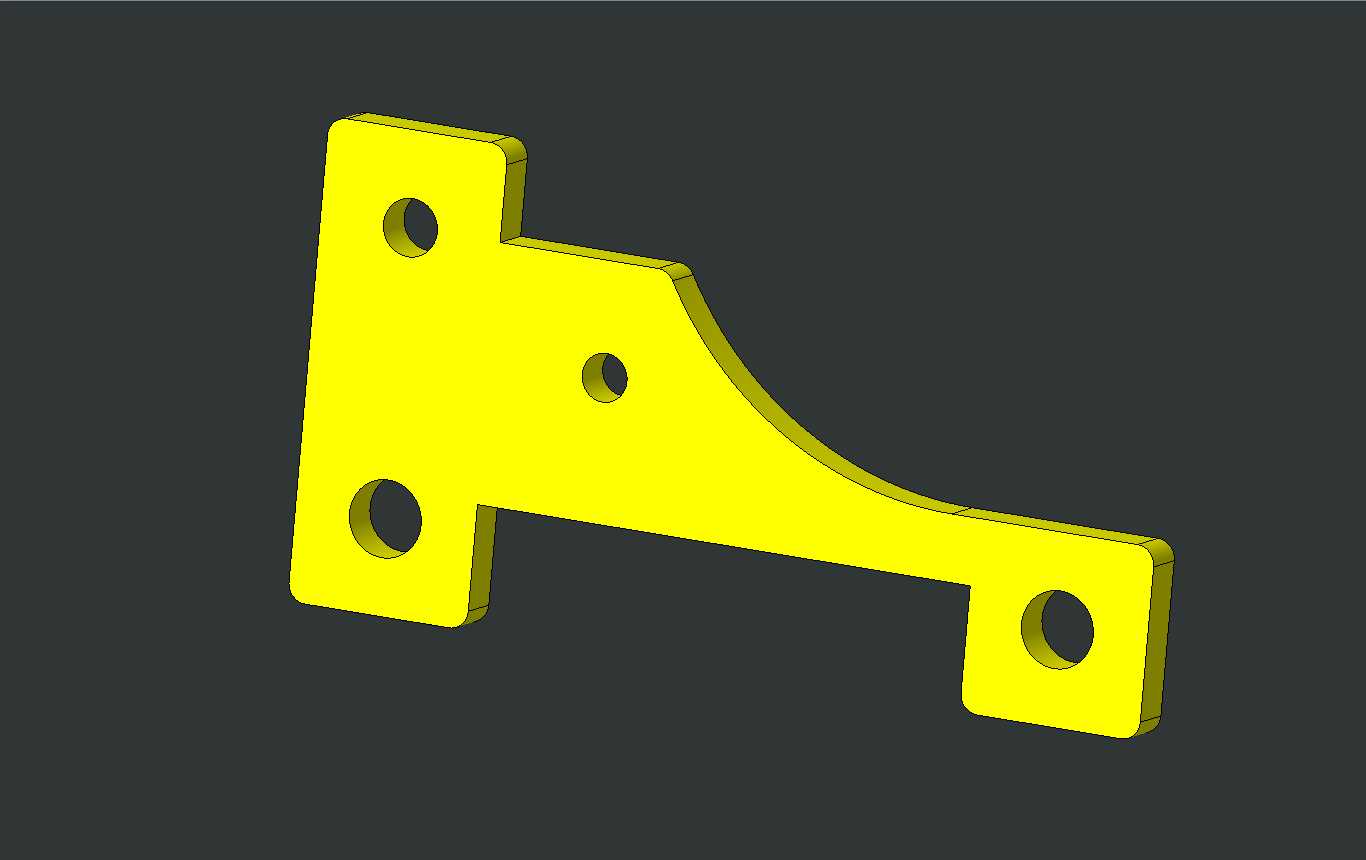

　　这类异型折弯连接支架，在轻工自动化输送线、小型专用工装夹具、非标设备外围护结构的装配场景里应用极广，很多时候承担着不同功能模块之间的载荷传递与位置固定作用，不像标准角件有统一的安装孔距，它的轮廓完全是根据设备内部的避让空间专门设计的。从结构上看，零件整体采用等厚金属板材经折弯成型，左侧是带翻边的垂直安装面，上面布置了三个安装孔，上下两个大孔用于穿装螺栓完成主承载固定，中间的小孔可用于定位销穿装，或是安装小规格紧固件辅助防松，避免设备运行过程中因振动出现连接滑移。垂直安装面翻边的存在，一是提升了薄板零件的整体刚性，减少长期受载后的板面变形量，二是能在安装时和被连接件的侧壁形成贴合定位，降低装配时的对位难度。

　　零件从垂直安装面向右延伸出带弧形过渡的斜向连接臂，这个弧形过渡不是随意做的造型，一方面是为了避让设备内部相邻的管线、运动部件轮廓，避免装配后出现干涉，另一方面圆弧过渡能消除直角处的应力集中，当支架承受偏载、振动载荷时，不会在转角位置出现应力断裂的问题，相比直角折弯的悬臂结构，疲劳寿命能提升不少。连接臂末端是带单孔的水平安装端头，这个端头的厚度和左侧安装面的翻边厚度一致，保证两端安装面的贴合度一致，端头的单孔用于和被连接的功能部件完成固定，孔位的中心距是根据两个待连接模块的实际安装间距确定的，能保证装配后两个模块的相对位置精度符合设计要求。做这类零件的三维建模时，首先要确定两个安装面的相对空间位置，先绘制平板状态下的展开轮廓，

　　重点核算折弯处的扣除量，保证折弯成型后各孔位的中心距偏差控制在公差允许范围内，弧形过渡段的曲率要和周边避让部件的轮廓保持足够安全间隙，一般静态安装场景下预留2-3mm间隙即可，如果相邻部件有运动行程，还要额外留出运动余量加安全距离。安装边界方面，左侧垂直安装面的三个孔位要匹配被连接件上的预装螺纹孔位置，安装时要保证支架的安装面和被连接件表面完全贴合，不能有翘曲，否则螺栓锁紧后会产生额外的装配应力，长期使用容易出现零件变形甚至断裂；末端水平安装端头的孔位，要注意螺栓锁紧时的扭矩控制，因为端头是悬臂结构，扭矩过大会导致连接臂产生微变形，影响连接精度。这类支架虽然看起来结构简单，但在非标设备设计里是很常见的连接构件，

　　设计时不能直接套用标准件的尺寸，必须结合实际的安装空间、载荷大小、避让需求来调整轮廓和孔位，很多新手设计这类零件时容易忽略折弯处的应力集中和装配干涉问题，要么做出来的零件装不上，要么用一段时间就出现断裂故障，建模时除了要做出准确的三维外形，还要同步验证展开后的板材轮廓是否符合加工工艺要求，避免出现无法折弯、孔位距折弯边太近导致加工开裂的问题。实际选型使用时，要根据支架承受的载荷大小选择对应厚度的板材，如果是承受动态振动载荷的场景，还要对应调整板材材质，做表面防锈处理，提升零件的使用寿命。
