异径斜交双通曲面管件结构设计方案

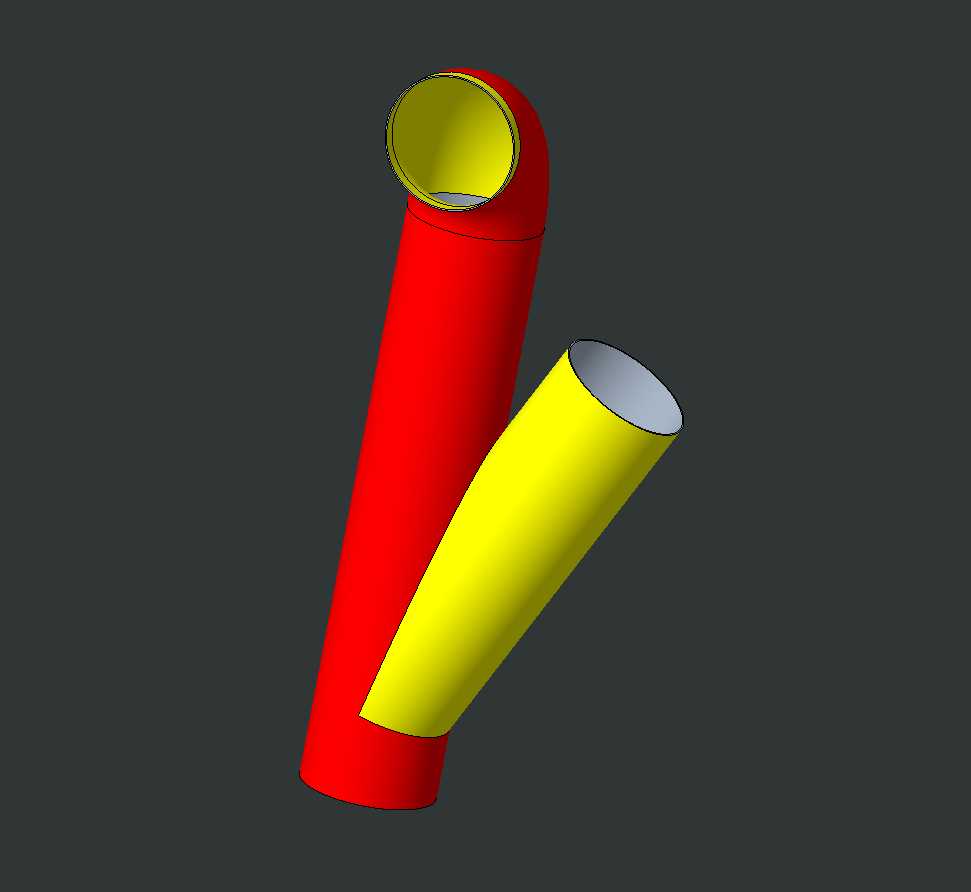

　　这类异径斜交双通曲面管件，常见于流体输送管网的变向分流节点，在粉体气力输送、低压通风排气、小型工艺流体回路中都有广泛应用，区别于标准等径正交三通，这类非正交异径结构需要根据现场管路走向定制，避免管路强行弯折带来的流阻激增与局部应力集中问题。从结构功能来看，两个管径不同的圆筒段以特定空间角度斜向交汇，交汇区域采用平滑曲面过渡，不存在尖锐折角，一方面可以降低流体经过节点时的涡流损耗，减少介质在转角处的沉积残留，另一方面也能避免应力集中导致的焊缝开裂或者结构疲劳问题，在输送含细小颗粒的介质时，平滑过渡曲面能大幅降低颗粒对管壁的冲刷磨损，延长管件使用寿命。设计这类曲面结构时，首先要确定两个管段的中心轴线空间夹角，

　　根据上下游管路的安装位置锁定两个管口的中心坐标，明确各管口的内径、壁厚参数，再通过曲面合并操作完成交汇区域的平滑过渡，建模过程中需要重点校验交汇区域的曲面连续性，确保壁厚均匀一致，避免出现局部壁厚过薄导致的承压能力不足，或是局部壁厚过厚带来的材料浪费与焊接变形问题。实际安装时，两个管口分别对接对应管径的输送管路，管口预留的直段长度需要满足法兰连接或者焊接的操作空间要求，斜交角度的设定要匹配现场管路的排布走向，不需要额外增加弯头转接就能完成管路的变向对接，能有效减少管网的连接节点数量，降低管路系统的泄漏风险。从结构受力角度分析，这类曲面过渡的斜交管件，相比采用弯头拼接的异径斜通结构，整体刚性更好，在承受管路内压与外部振动载荷时，

　　应力分布更均匀，不会在拼接焊缝处出现应力峰值。建模过程中需要反复校验曲面的曲率变化，确保过渡区域没有曲率突变，否则后续生成实体结构时会出现壁厚不均的问题，加工制作时无论是采用钣金卷制焊接还是注塑成型，均匀的壁厚都能降低加工难度，减少成型缺陷。在粉体输送场景中，这类平滑斜交结构能避免物料在转角处堆积堵料，尤其是输送粘性粉体或者磨蚀性较强的颗粒介质时，流畅的内壁曲面可以让介质顺着管壁自然滑落，不会出现积料死角，长期运行也不需要频繁清理节点位置。在通风排气系统中，这类管件的低流阻特性可以降低风机的运行负载，减少通风过程的噪音产生，相比直角转接的三通，风噪能降低百分之十五以上。设计时还要考虑安装边界的限制，

　　两个管段的外轮廓尺寸不能超出现场安装空间，尤其是交汇区域的最大外轮廓尺寸，要预留足够的安装操作间隙，避免和周边的管线、设备支架产生干涉。管口的端面要保证和对应连接管路的轴线垂直，确保对接时的密封性能，不管是采用焊接连接还是快装法兰连接，端面的平面度公差都要控制在合理范围内，避免对接后出现错位导致的泄漏或者流道突变。曲面建模完成后，还需要对交汇区域做局部的强度校核，根据管路的工作压力、介质温度参数，校验过渡区域的壁厚是否满足承压要求，对于有防腐要求的应用场景，平滑的曲面也更方便后续做衬塑、喷涂防腐层处理，不会出现防腐层在死角处堆积或者附着不牢的问题。
