弧形铰接式机械连接支撑构件

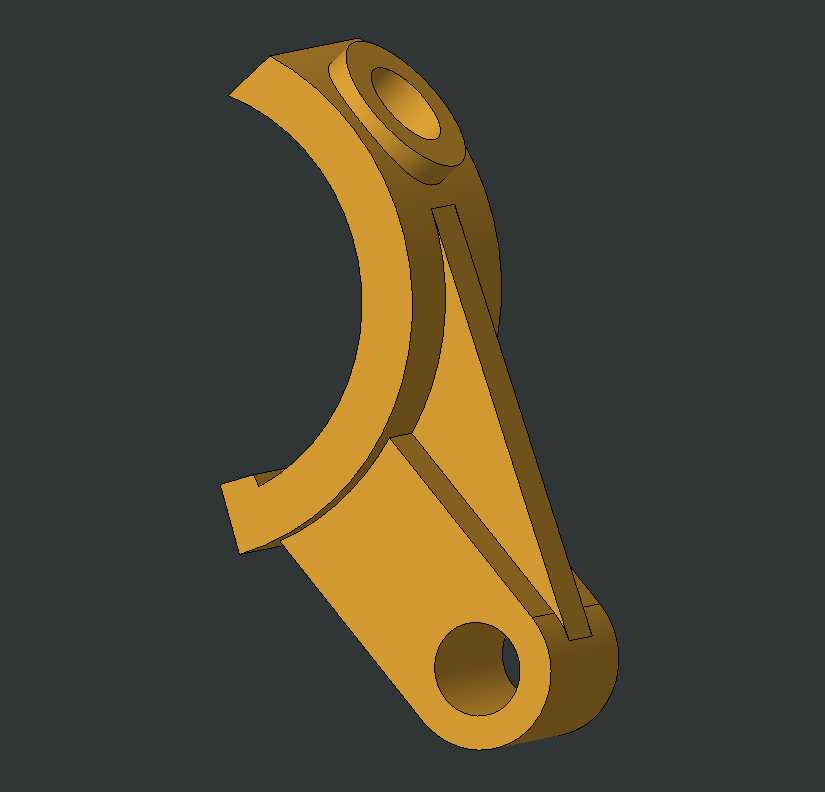

　　这类带弧形抱合结构的铰接支撑件，在轻工输送设备、小型工装夹具的可调连杆机构中十分常见，核心作用是实现两个运动部件之间的铰接连接，同时通过弧形结构适配圆柱类杆件的抱紧固定，兼顾转动自由度与定位锁紧的双重需求。从结构设计逻辑来看，构件主体采用三角加强筋布局，将上端带同轴孔的铰接端、下端带安装孔的固定端、侧面弧形抱臂三个功能区域连为一体，筋板的厚度与主体壁厚保持1:1.2的比例，既避免应力集中导致的受力断裂，也能控制整体重量，不会在运动过程中产生过大的惯性负载。上端的铰接孔采用沉孔设计，适配标准圆柱销的安装，孔壁与销的配合公差选用H7/g6间隙配合，保证铰接转动时无卡滞，同时不会因间隙过大产生晃动；下端的安装孔为通孔结构，

　　用于通过螺栓将构件固定在设备的基座或运动滑台上，孔位周边做了局部加厚处理，抵消螺栓锁紧时的压应力，避免长期使用后孔位变形。侧面的弧形抱臂内径与待抱紧的圆柱杆件外径保持0.1-0.2mm的间隙，抱臂开口角度设为190度，既方便杆件快速卡入安装，也能在锁紧螺栓（图中未画出的配套锁紧件）拧紧后提供足够的抱紧力，防止杆件与构件之间出现相对滑动。在实际设备应用中，这类构件常被用在可调角度的物料导向杆支撑、小型机械手的末端姿态调整连杆、包装设备的挡料机构铰接位等场景，安装时需要注意铰接孔的轴线与安装孔的轴线平行度误差控制在0.05mm以内，否则会导致机构运动卡滞，加快铰接销的磨损。建模过程中，先绘制主体的截面轮廓，通过拉伸生成基础实体，

　　再对弧形抱臂部分做扫掠切除保证内弧面的圆柱度，三角筋部分采用拉伸加拔模处理，筋板与主体连接的位置全部做R2-R3的圆角过渡，避免热处理或受力时的应力集中，两个安装孔的位置需要严格按照安装边界的尺寸定位，保证与配套部件的装配精度。这类构件的外形尺寸通常根据适配的杆件直径调整，本次设计的版本适配直径30mm的圆柱杆件，整体长度控制在85mm左右，宽度42mm，安装孔中心到铰接孔中心的中心距为62mm，安装边界预留了足够的螺栓操作空间，不需要额外设计沉头避让结构，适配M8的内六角圆柱头螺栓安装。在受力特性上，该构件主要承受径向的铰接拉力与抱臂的抱紧力，材料选用常用的45号钢即可满足常规工况需求，若用于有腐蚀的工况可更换为304不锈钢，建模时已经预留了表面处理的厚度余量，不需要后续调整模型尺寸。
