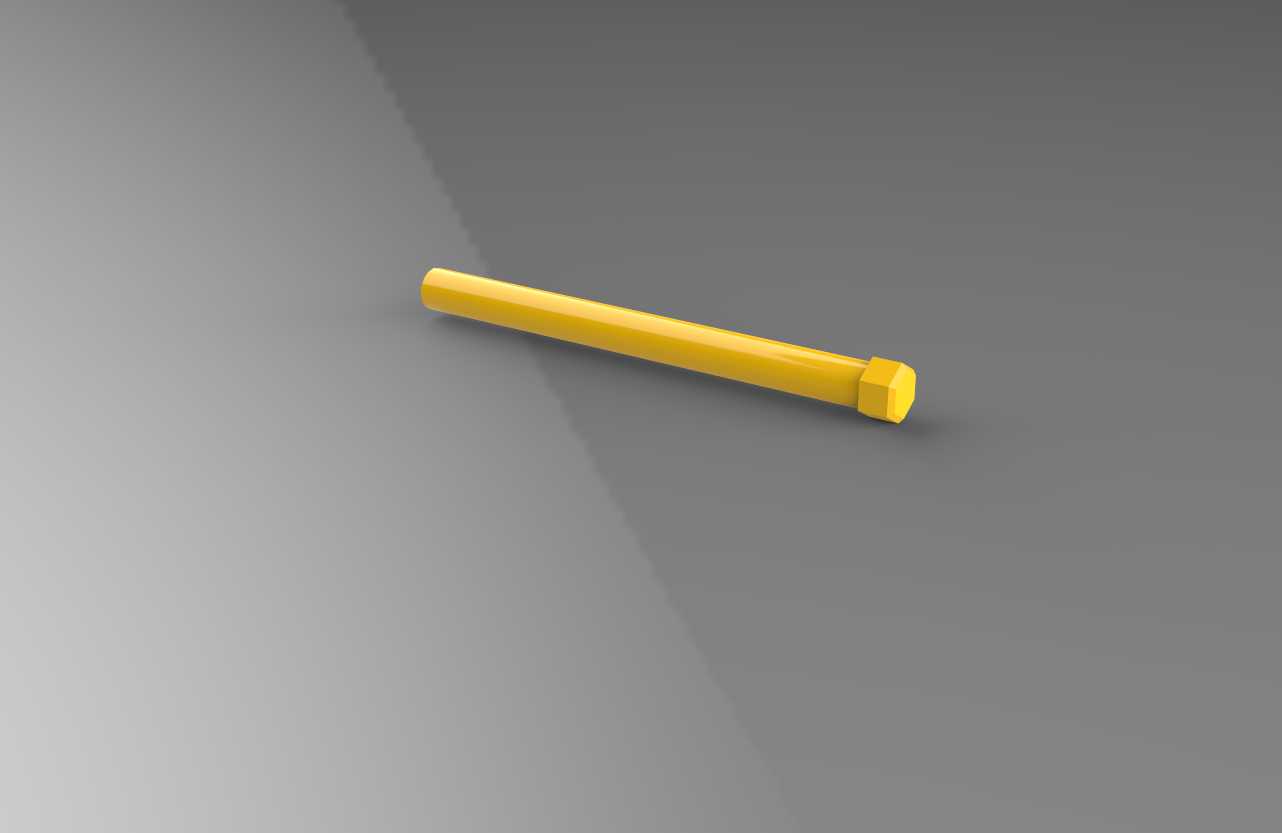

外六角长螺栓夹具装配结构设计

　　在机械加工与工装夹具的实际应用场景里，这类长杆外六角螺栓是夹具装配环节里承担定位与锁紧双重作用的核心连接件，常见于机床工位夹具、焊接工装、装配线定位治具的组件搭建中，区别于普通标准紧固件，这类适配夹具装配的螺栓在杆部长度、头部受力结构、螺纹段精度上都有更贴合工装使用需求的设计考量。从实际使用场景来看，这类螺栓多用于夹具的可调式定位模块中，比如在板式夹具的T型槽安装位上，螺栓杆部穿过夹具定位板的光孔后，配合六角螺母、压块实现对工件的侧向或垂直方向压紧，长杆的设计可以适配不同厚度的工件装夹需求，也能在多层叠装的夹具组件中实现跨层连接，不需要额外加装接长杆来弥补连接长度不足的问题。从功能特性上看，该螺栓采用外六角头部设计，

　　头部的六方受力面可以适配普通开口扳手、套筒扳手的拧紧操作，在夹具需要频繁拆装调整的工位上，这种头部结构的受力接触面积更大，反复拧紧拧松过程中不容易出现头部打滑、棱角磨损的问题，能长期保持可靠的受力接触面；杆部采用全杆高精度冷拉圆钢基材加工，非螺纹段的杆径公差控制在h7级别，穿过夹具定位孔时可以起到辅助定位的作用，避免螺栓与安装孔之间间隙过大导致的压紧偏移问题，螺纹段采用普通公制粗牙螺纹，牙型角60度，螺距适配通用五金螺母，不需要定制特殊规格的配套锁紧件，现场维护替换的便利性更高。在设计思路层面，做这个装配结构的时候，首先考虑的是夹具使用中的受力工况：夹具锁紧时螺栓承受的是轴向拉应力，同时在工件切削加工的振动工况下，

　　还要承受一定的径向交变剪切力，所以杆部的长径比控制在合理区间，避免长径比过大导致杆部在交变载荷下出现弯曲变形，头部与杆部的过渡位置采用圆角过渡，减少应力集中，避免长期受力下在头杆结合位置出现断裂失效；螺纹段的长度设计上，预留了足够的螺母旋合行程，既可以满足最小旋合长度的强度要求，也能适配不同厚度压块、垫片的叠装需求，不会出现螺纹旋合长度不足导致的锁紧失效问题。从外形尺寸与安装边界来看，该螺栓的外六角头部对边尺寸符合标准紧固件的尺寸规范，对应的扳手空间只需要预留出标准扳手的操作回转空间即可，不需要额外扩大头部避让槽；杆部的光杆段直径与常用夹具安装孔的孔径匹配，安装时可以直接穿入标准孔径的夹具板材，不需要二次扩孔加工；

　　螺栓总长度覆盖了常规小型夹具的装夹厚度范围，安装后螺栓尾部伸出螺母的长度控制在2-3倍螺距，既保证螺纹旋合的可靠性，也不会因为尾部伸出过长干涉周边的工件或操作空间。在实际的夹具装配过程中，这类螺栓往往和弹簧垫片、平垫片、浮动压块配合使用，光杆段与夹具孔的小间隙配合可以在压紧过程中引导压块垂直下压，避免压块偏斜导致的工件装夹变形，外六角头部的下端面加工有定位止口，当螺栓需要固定在夹具底板的T型槽内时，止口可以卡在T型槽的台阶面上，防止拧紧螺母时螺栓跟转，减少装配时的辅助固定操作。针对不同的装夹场景，这类螺栓的表面处理采用镀锌钝化工艺，在车间的切削液、焊接飞溅环境下有不错的防锈能力，不会因为短期锈蚀导致螺栓无法从夹具孔中拆出，杆部的表面粗糙度控制在Ra1.6以下，穿入孔位时的摩擦阻力更小，频繁调整位置时也不会刮伤安装孔的内壁，长期使用后依然能保持顺畅的装配手感。在做三维建模的时候，螺栓的头部倒角、杆部末端的倒角都按照实际加工工艺做了还原，螺纹段采用真实牙型建模而不是贴图示意，在做夹具整体的干涉检查时，可以准确判断螺栓与周边组件的间隙，避免实际装配时出现螺纹段与其他零件干涉的问题，头杆过渡位置的圆角也按照实际冷镦工艺的圆角尺寸建模，在做有限元受力分析的时候，能更准确地模拟应力集中位置的受力情况，给后续的夹具强度校核提供准确的模型基础。
