夹具组件用阶梯式支撑销轴结构

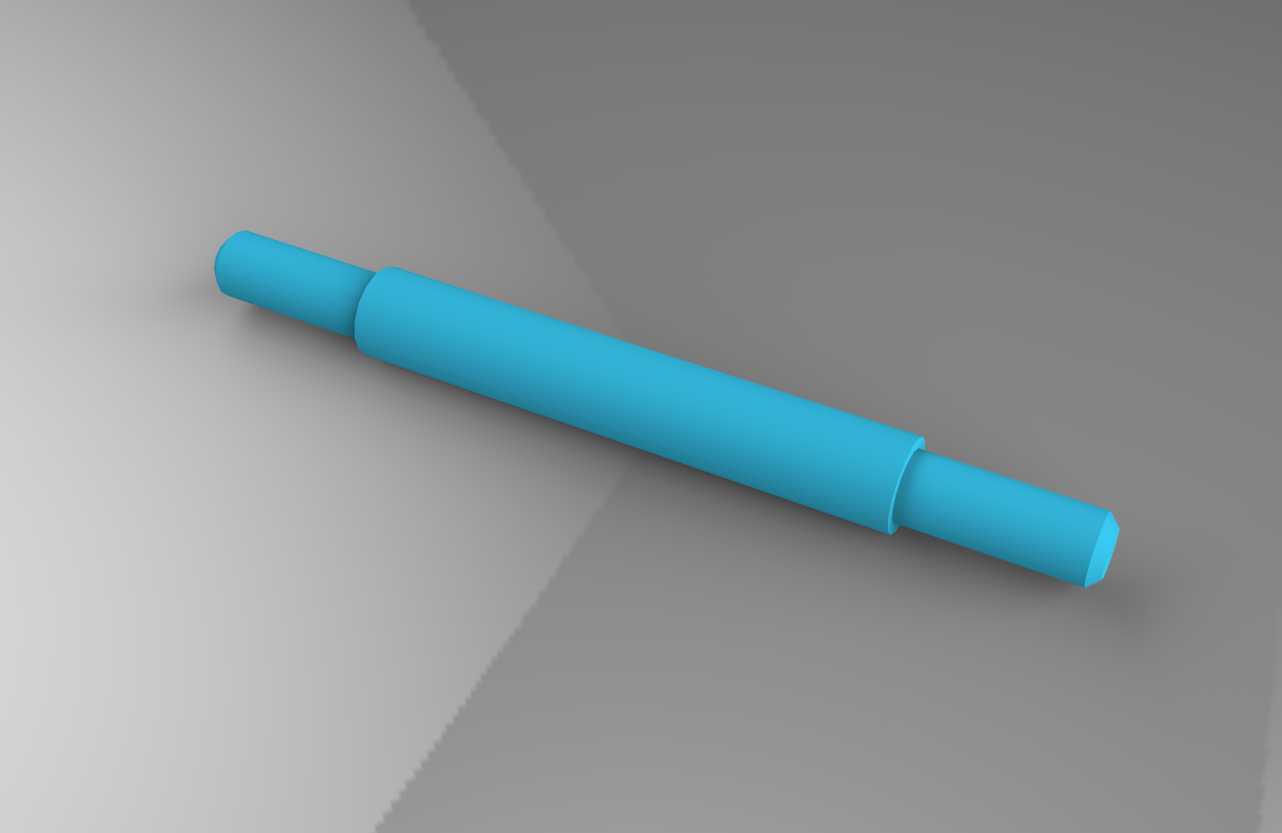

　　在工装夹具的定位支撑体系里，这类阶梯轴结构的支撑销是夹具组件里承担工件定位、载荷传递的核心基础零件，常见于焊接工装、机加工夹具、装配治具的定位工位，用来限制工件的径向与轴向自由度，保证待加工或待装配工件在夹具工位上的位置精度，避免加工过程中工件出现窜动、偏移，最终影响加工尺寸的一致性。从结构设计逻辑来看，这款支撑销采用三段式阶梯轴构型，中间段轴径最大，作为主要的承载与定位基准面，两端轴径依次收窄，这种设计并非随意的尺寸变化，而是充分考虑了实际装配的需求：大直径中段可以贴合夹具安装座的定位孔端面，形成轴向的安装限位，不需要额外加装轴端挡圈就能控制支撑销装入安装孔的深度，减少装配时的调整工作量；两端的小直径轴段，一端用来插入夹具基板的安装孔完成固定，另一端可以作为工件定位的导入段，小直径的端头在工件吊装上料时能起到导向作用，降低工件定位孔与支撑销对位的难度，避免上料时工件孔壁磕碰支撑销的定位工作面，延长零件的使用寿命。

　　从实际使用场景出发，这类支撑销往往需要承受工件装夹时的垂直压力，以及机加工过程中切削力带来的径向载荷，所以轴身的过渡位置都设计了圆角过渡，没有尖锐的直角衔接，这一点是结构设计里很容易被忽略的细节——如果轴段衔接处采用直角退刀槽，在长期承受交变载荷的工况下，应力集中会很容易导致轴肩位置出现疲劳裂纹，最终造成支撑销断裂失效，而圆角过渡的结构可以有效分散应力集中点，提升零件的抗疲劳强度，适配高频次装夹的生产节拍。在安装边界的尺寸设计上，中间大直径段的长度是根据夹具基板的安装厚度、工件定位孔的深度共同确定的，要保证支撑销装入夹具后，露出的定位段长度能够完全贴合工件定位孔的配合面，同时又不会因为伸出过长导致工件装夹后出现悬臂倾斜，通常定位段的配合长度会控制在工件定位孔深度的三分之二左右，既保证足够的定位接触面积，又能避免配合长度过长导致工件拆卸时出现卡滞。

　　在功能特性层面，这款支撑销的圆柱面都做了等直径的精度控制，定位工作面的圆柱度公差需要控制在合理范围内，才能保证与工件定位孔、夹具安装孔的配合精度，间隙过大会导致定位精度不足，加工出的工件尺寸超差；过盈量太大则会造成装配困难，后续更换维护时拆卸难度高。不同于普通的圆柱销，这种阶梯式的结构不需要在销身上加工卡槽或者螺纹孔，依靠轴肩的端面限位就能完成轴向固定，装配时只需要从夹具基板的一侧将支撑销压入安装孔即可，不需要额外的紧固件锁紧，结构非常简洁，维护更换时也只需要从反向敲出就能完成拆卸，非常适合生产线旁的快速维护场景，能减少工装停机维护的时间。在焊接工装的应用场景里，这类支撑销还会根据使用需求做表面硬化处理，提升表面的耐磨性能，因为焊接工位往往会有焊渣飞溅，工件上下料的频次也很高，表面硬度不足的话很容易被焊渣砸出凹坑，或者因为频繁摩擦出现磨损，导致定位直径变小，最终影响定位精度，而硬化处理后的支撑销使用寿命可以提升数倍，减少易损件的更换频率。

　　从建模逻辑来看，整个零件采用回转体建模思路，以中心轴线为旋转特征的中心线，先绘制出半剖面的轮廓线，通过一次旋转特征就能生成主体结构，后续只需要对轴肩过渡位置做圆角处理即可，建模过程中需要重点控制各段轴径的同轴度公差，因为如果各段轴的同轴度超差，会导致支撑销装入夹具后出现歪斜，工件装夹后定位基准偏移，直接影响整套夹具的定位精度。在实际选型适配的时候，需要根据工件的重量、加工时的切削载荷大小确定中间段的轴径，轴径过小会导致支撑销刚性不足，受力时出现挠曲变形，轴径过大则会占用过多的夹具安装空间，不利于夹具整体的紧凑化设计，同时两端小直径段的尺寸要和夹具基板的安装孔、工件的定位孔尺寸做匹配，根据不同的定位精度要求选择间隙配合或者过渡配合的公差带，比如粗加工工位可以选择稍大的配合间隙方便快速上下料，精加工工位则选择更小的配合间隙保证定位精度。
