夹具配套用空心圆柱垫片结构设计

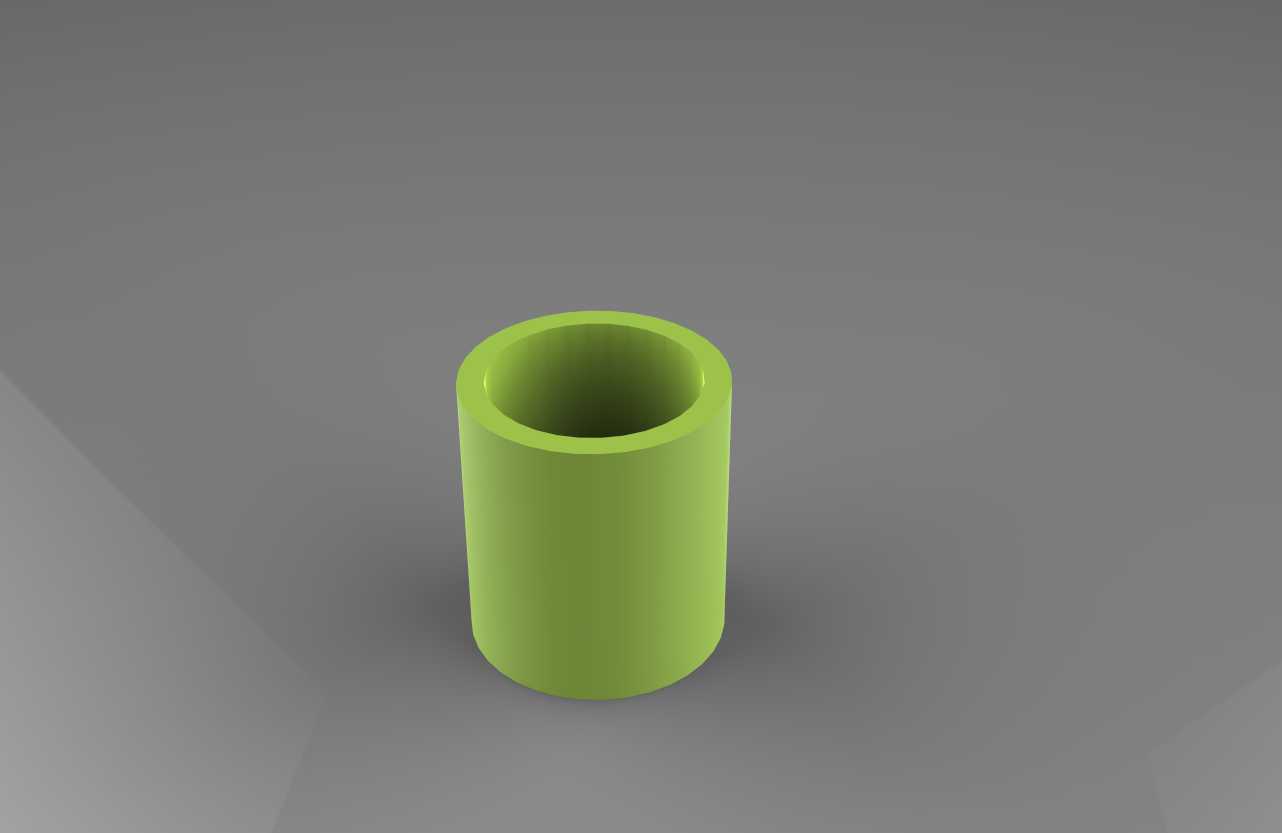

　　在工装夹具的装配体系中，这类空心圆柱垫片是非常容易被忽略但直接影响装夹精度的基础零件，很多一线装配钳工在调试多工位夹具的时候，都会遇到定位销配合间隙过大、夹紧面受力不均导致工件装夹变形的问题，这类垫片的核心作用就是填补装配间隙、调整装夹高度、分散夹紧作用力，避免硬质夹具基体直接接触工件表面造成压痕损伤。从结构设计来看，该零件采用等壁厚空心圆柱构型，整体无额外凸缘、卡槽或异形结构，内外圆柱面的同轴度公差需要控制在IT7级以内，端面与轴线的垂直度公差不超过0.02mm，才能保证在叠装使用的时候不会出现偏斜，导致夹紧力方向偏移。在实际应用场景里，这类垫片常配套用于轴类零件铣削夹具、多工位钻模的定位组件中，比如在加工轴类零件的键槽时，

　　夹具的V型块定位面和夹紧压头之间往往需要根据工件直径的批次公差调整压紧行程，这时候选取对应厚度的该类垫片垫在压头的连接座下方，就可以快速调整压头的初始位置，不用反复修磨压头基体，大幅缩短夹具的换型调试时间。设计这类垫片的时候，首先要明确安装边界：零件的外径需要匹配夹具安装孔的沉台尺寸，单边间隙控制在0.1-0.2mm之间，方便装配时的对位调整，内径则要大于穿过的连接螺栓或定位销的最大实体尺寸，保证零件可以顺畅套装在连接件上，不会出现卡滞；零件的轴向高度也就是壁厚方向的长度，需要根据常用的调整间隙区间做系列化设计，常规的调整区间在0.5mm到5mm之间，不同高度的垫片可以组合叠装，实现更灵活的间隙补偿。从功能特性上看，

　　该类垫片的端面需要做精磨处理，表面粗糙度达到Ra1.6以下，保证两个叠装的垫片之间可以完全贴合，不会因为端面粗糙出现接触间隙，导致装夹刚性下降；零件的材质一般根据使用场景选择，常规的普通夹具用45号钢调质处理即可，硬度达到HB220-250，兼顾刚性和韧性，在需要频繁调整、经常拆装的工位，可以选用合金结构钢做淬火处理，提升端面的耐磨性能，避免多次拆装后端面出现磕碰变形影响调整精度。很多新手设计人员在做夹具设计的时候，往往会忽略这类调整垫片的预留位置，导致夹具加工完成后装配时，因为零件加工的累积误差，出现夹紧行程不足、定位面贴合不严的问题，最后只能现场配磨零件，既破坏了夹具零件的互换性，也延长了装配周期。在做三维建模的时候，

　　要注意还原零件的工艺细节，比如内外圆柱面的过渡棱边要做0.2mm的倒角处理，去除机加工产生的毛刺，避免装配时棱边的毛刺刮伤安装孔的内壁，或者割伤装配人员的手指；零件的壁厚不能设计得过薄，最小壁厚不小于1.5mm，否则在热处理的时候容易出现变形，装夹受力时也容易发生弯折失效。在自动化生产线的快换夹具上，这类垫片的使用频率更高，因为快换夹具需要兼容多种规格的工件，不同工件的定位基准存在微小差异，通过不同厚度垫片的组合，可以快速适配不同的基准高度，不用更换整个定位组件，大幅降低快换夹具的配件成本。需要注意的是，这类垫片在安装的时候，同一调整位置的叠装数量不能超过3片，叠装数量过多会导致整体的接触刚性下降，夹紧时容易出现垫片错位，导致装夹精度失准，如果需要的调整量超过3片垫片的总厚度，应该直接更换对应高度的支撑块，而不是无限叠装垫片。另外，在有切削液冲刷的加工工位，垫片的表面要做发黑处理，避免长期接触切削液出现锈蚀，导致垫片和安装座粘连，后续拆卸调整的时候难以取出。从建模逻辑来看，该零件的建模流程非常简洁，先绘制同心的内外圆草图，拉伸对应高度后再添加两端的倒角特征即可，不需要复杂的曲面或阵列特征，但越是简单的基础零件，越要注意尺寸公差和形位公差的标注合理性，因为这类零件往往是成组使用，单个零件的微小公差累积起来，就会影响整个夹具的装夹精度。
