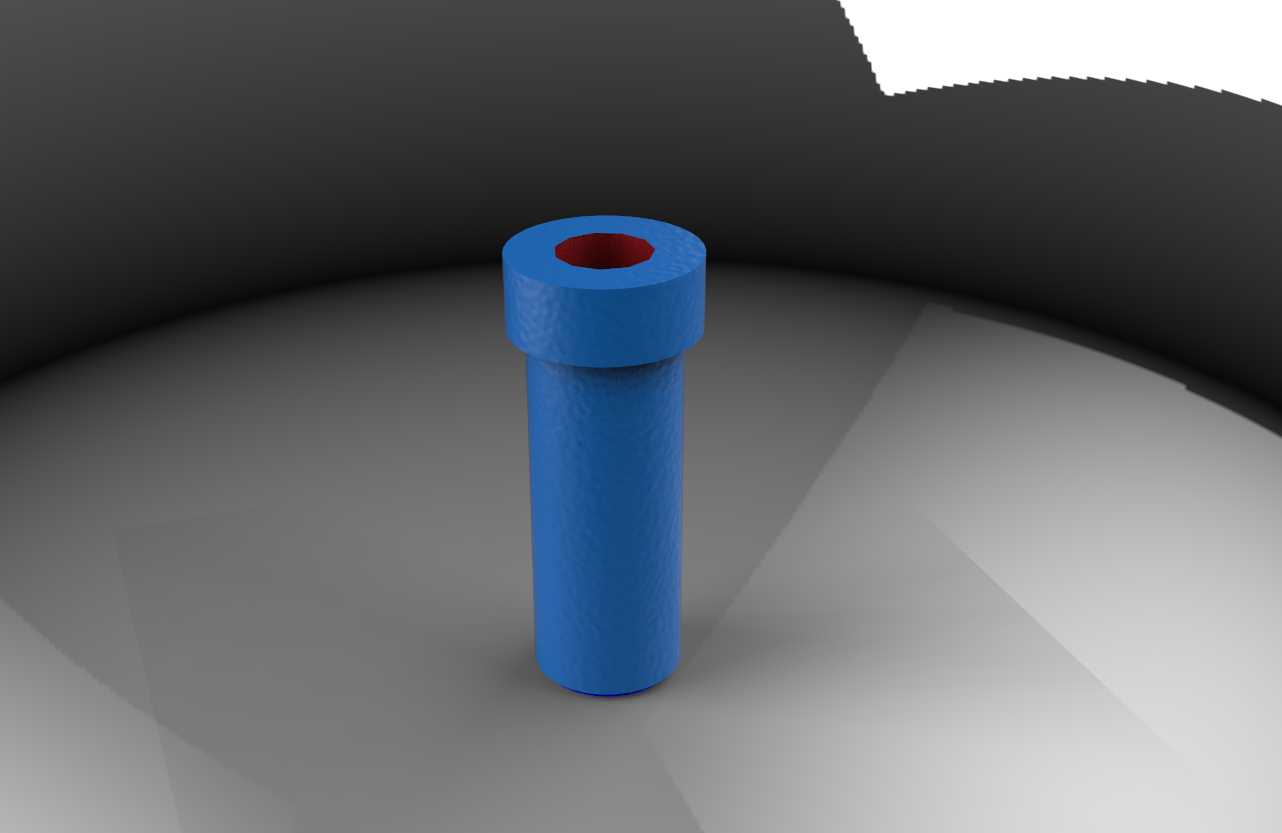

夹具组件用带肩中心定位销结构设计

　　在机床加工、工装夹具的装配体系里，这类带肩中心销是定位环节里极易被忽略但直接决定装夹精度的核心小件，多数人做夹具设计时只会把注意力放在夹具体、夹紧元件的选型上，往往在定位销的结构细节上踩坑，最后整套夹具的重复定位精度达不到工艺要求，返工调整的成本远高于前期把定位零件做扎实的投入。

　　从实际应用场景来看，这类中心销主要用在多工序流转的夹具组件里，承担工件与夹具体之间的中心定位功能，不管是铣削工序的专用夹具、装配线的组装工装，还是检测工位的定位治具，只要需要保证工件每次装夹都能保持固定的中心位置，就会用到这类结构的定位销。和普通的圆柱定位销不同，带肩部的结构可以直接卡在夹具体的沉孔台阶上，不需要额外做销的轴向固定结构，装配时直接将销体压入夹具体的对应安装孔，肩部端面和夹具体表面贴合就能完成轴向定位，既减少了装配时的调整步骤，也能避免销在长期受工件装拆的轴向力作用下出现窜动，影响定位精度。

　　从功能特性上看，这个中心销的销体部分采用等直径圆柱结构，和工件的定位孔采用间隙配合或者过渡配合，具体配合公差要根据工件的定位精度要求调整——如果是粗加工工序的夹具，配合间隙可以适当放大，方便工件快速装拆，减少装夹辅助时间；如果是精加工工序的定位，就要选更紧的过渡配合，保证定位间隙控制在工艺允许的公差范围内。销顶端的内孔结构是这个零件的设计巧思，很多人会疑惑为什么实心销要做内孔，实际在夹具使用过程中，工件定位孔内难免会残留切削屑、灰尘或者加工冷却液残留的杂质，如果用实心定位销，杂质会卡在销和工件孔的配合面之间，导致工件装夹不到位，甚至会刮伤工件的定位孔内壁，而顶端的内孔可以容纳这些落入销顶端的杂质，避免杂质挤在配合面里影响定位精度，同时也能减轻销本身的重量，对于需要频繁更换销件的快换夹具来说，更轻便的零件也能减少换型时的操作负担。

　　设计这类中心销的时候，首先要确定的是肩部的直径和厚度，肩部直径要比销体直径大2到5毫米，具体数值根据销体直径调整，保证压入安装孔之后肩部有足够的接触面积承受轴向的冲击力，厚度一般不小于2毫米，避免在压装或者受轴向力的时候肩部出现断裂。销体的长度要根据夹具体的安装板厚度、工件定位孔的深度来确定，要保证销体插入工件定位孔的深度不小于销体直径的1.5倍，避免定位时出现倾斜，同时销体不能完全贯穿工件的定位孔，要留出一定的间隙，防止工件和夹具体之间因为销的长度超差出现贴合不严的问题。安装边界方面，夹具体上对应的安装孔要做台阶沉孔，沉孔的直径和肩部直径采用小间隙配合，沉孔的深度和肩部厚度保持一致，保证销压入之后肩部端面和夹具体表面齐平，不会突出表面影响工件的贴合；销体和夹具体的安装孔采用过盈配合，压装时要保证销的轴线和夹具体表面垂直，垂直度公差要控制在0.02毫米以内，否则会直接导致工件装夹后出现位置偏差。

　　在长期的工装调试经验里，这类中心销的失效形式大多是销体表面磨损，因为工件每次装拆都会和销体表面产生摩擦，尤其是批量生产的工位，一天内工件装拆次数能达到上百次，用不了多久销体的配合尺寸就会磨损超差，所以设计时一般会选择轴承钢作为原材料，表面做淬火处理，硬度达到HRC55到60，提高表面的耐磨性能，延长销的使用寿命。另外要注意的是，这类中心销一般成对使用在夹具上，一个作为圆柱销限制两个移动自由度，另一个做菱形销限制转动自由度，这里的带肩圆柱结构就是作为主定位的中心销使用，承担主要的定位载荷，所以在装配时要先装这个中心销，调整好位置之后再安装另一个菱形销，避免出现过定位的问题，导致工件装夹困难或者定位精度不稳定。

　　很多刚接触夹具设计的工程师会直接选用标准的圆柱销来做中心定位，但是标准销没有肩部结构，需要在夹具体背面用螺丝或者挡圈固定销的轴向位置，不仅增加了加工和装配的工作量，在狭小的夹具空间里也很难布置固定结构，这种带一体肩部的中心销就完美解决了这个问题，一个零件同时实现径向定位和轴向固定的功能，减少了夹具的零件数量，也降低了装配时的累计误差。在装配线的工装里，这类销还会在销体表面做润滑涂层，减少工件装拆时的摩擦力，尤其是针对铝合金这类软质材料的工件，能避免装夹时刮伤工件的定位孔表面，保证工件的外观质量。
