这类带法兰安装结构的Y型分流管路,在流体输送系统中承担着单路输入双路输出的介质分流职能,常见于小型内燃机进气歧管段、工业气动回路分支、低压流体输送管线的分流节点,也可适配部分小型液压系统的回油分流场景,核心作用是在有限安装空间内完成单股流体的均等分流,同时通过集成式法兰结构实现与安装基面的快速定位与密封固定,省去额外加装转接法兰的工序,降低管路装配的累计误差。

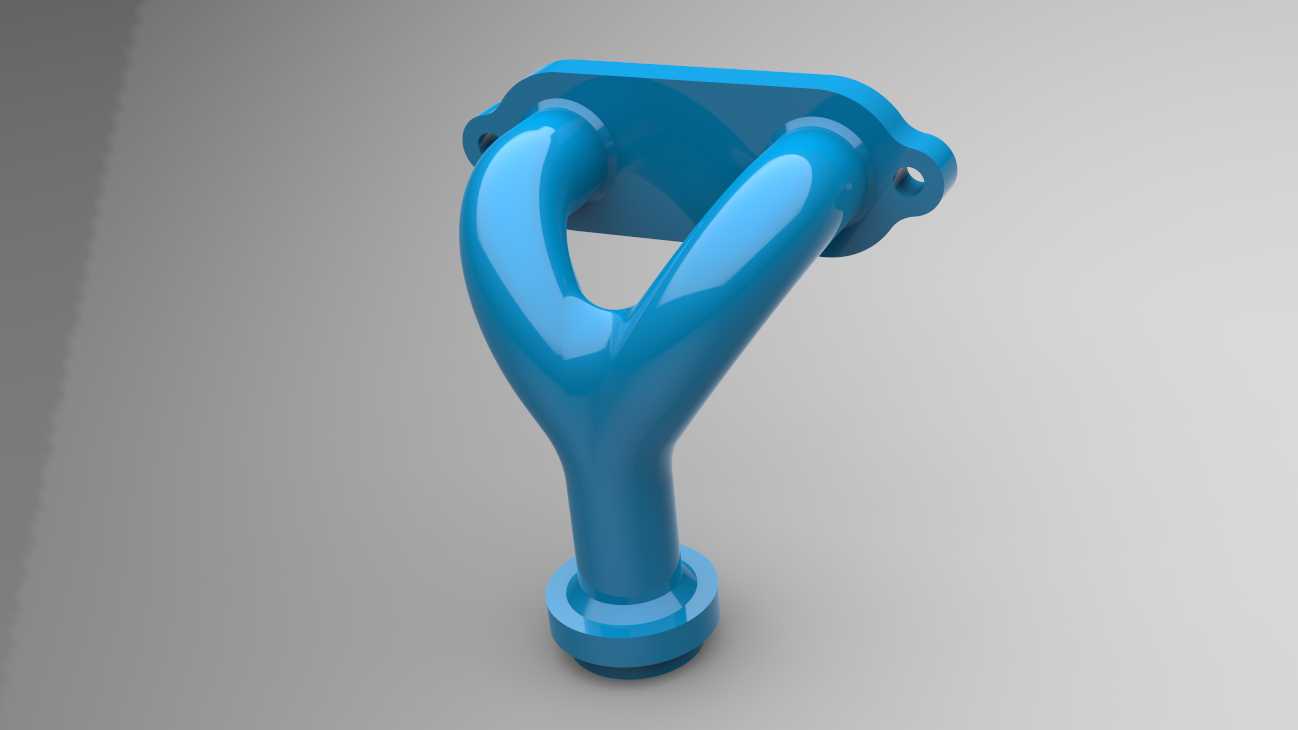

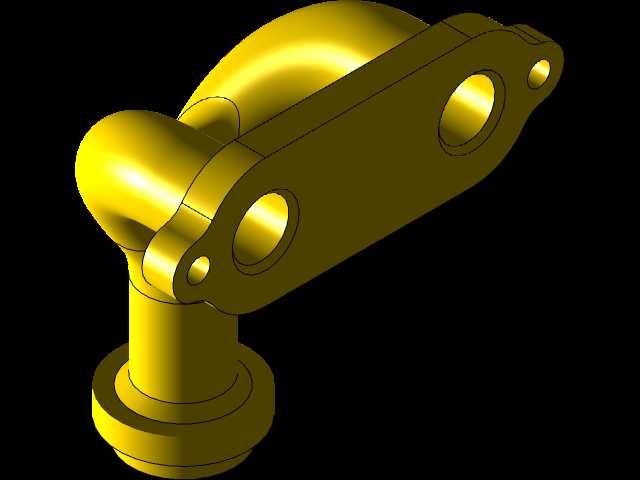

从结构功能来看,该管路采用一体成型的Y型流道设计,入口端为单圆柱管段,端部设置环形凸台结构,可适配快插接头、卡套接头或者外螺纹转接接头,满足不同管路连接标准的装配需求;上部的法兰安装板为类菱形带安装耳的结构,两个安装孔对称分布在流道两侧,安装时可通过螺栓穿过安装孔将整个管路固定在设备基面或者阀组安装面上,法兰与安装面之间可加装密封垫片,避免介质从安装结合面渗漏。两个分流支管呈对称弧度从主管段向上延伸,流道内壁做了顺滑过渡处理,没有直角突变结构,能大幅降低流体流经分流节点时的局部阻力损失,减少紊流产生的概率,提升介质输送的稳定性,避免分流过程中出现压力波动过大的问题。
设计这类管路时,首先要明确安装边界的约束条件:法兰安装面的定位尺寸需要匹配设备端的安装孔位公差,两个安装孔的中心距公差需控制在±0.1mm范围内,保证装配时螺栓能顺利穿入,不会出现强制装配导致的管路应力变形;流道的通径设计需要匹配系统的流量需求,入口段通径与两个出口段通径的截面积之和保持1:1.1~1:1.2的比例,既保证分流后两支路的流量分配均匀,也不会因为通径突变造成流速骤变引发的管路振动。管壁厚度的选取需要结合系统工作压力确定,低压气动场景下壁厚取2~3mm即可满足强度要求,若应用在有一定压力的液压或者流体输送场景,壁厚需要根据材料的许用应力做相应加厚,同时在流道转弯处做圆角加厚处理,避免压力长期作用下出现应力开裂。
外形尺寸方面,这类小型分流管路的整体高度通常控制在100~150mm区间,法兰安装板的最大宽度不超过80mm,适合在空间紧凑的设备内部布置,不会与周边的其他管路、结构件产生干涉。安装时需要注意法兰面与安装基面的平行度偏差不超过0.05mm,否则密封垫片受压不均容易出现渗漏问题;入口端的管路连接需要保证同轴度,避免接头偏斜造成的密封失效,两个出口端的管路走向需要顺着支管的延伸方向布置,不要强行掰弯管路造成额外的装配应力,长期运行下应力释放可能导致管路连接处松动或者管壁开裂。
从建模逻辑来看,这类一体结构的管路适合采用多实体建模或者扫掠特征完成主体构建,先绘制流道的中心轨迹线,保证转弯处的曲率半径不小于管路通径的1.5倍,避免流道出现急弯;之后沿轨迹线扫掠出管壁实体,再添加上部的法兰安装板结构,对安装孔、端部凸台等细节做特征切除或者添加,最后对所有棱角做倒圆角处理,既减少应力集中点,也能提升零件的外观质感。建模过程中需要重点核查流道内壁的顺滑度,不能出现特征建模残留的台阶或者凸起,否则实际使用时这些位置容易积存介质杂质,长期运行可能造成流道堵塞,也会增大流体阻力。
实际应用中,这类集成法兰的分流管路相比传统的三通接头加转接法兰的装配方案,零件数量减少60%以上,装配工序从原来的3步缩减到1步,装配效率提升明显,同时因为减少了两个密封结合面,渗漏风险也大幅降低,非常适合批量应用在对装配效率和密封可靠性有较高要求的设备上。如果应用在有腐蚀介质的场景,只需要更换对应耐蚀的工程塑料或者金属材料即可,结构本身不需要做大幅调整,适配性较强。
