环形铰接式基座支撑构件结构设计

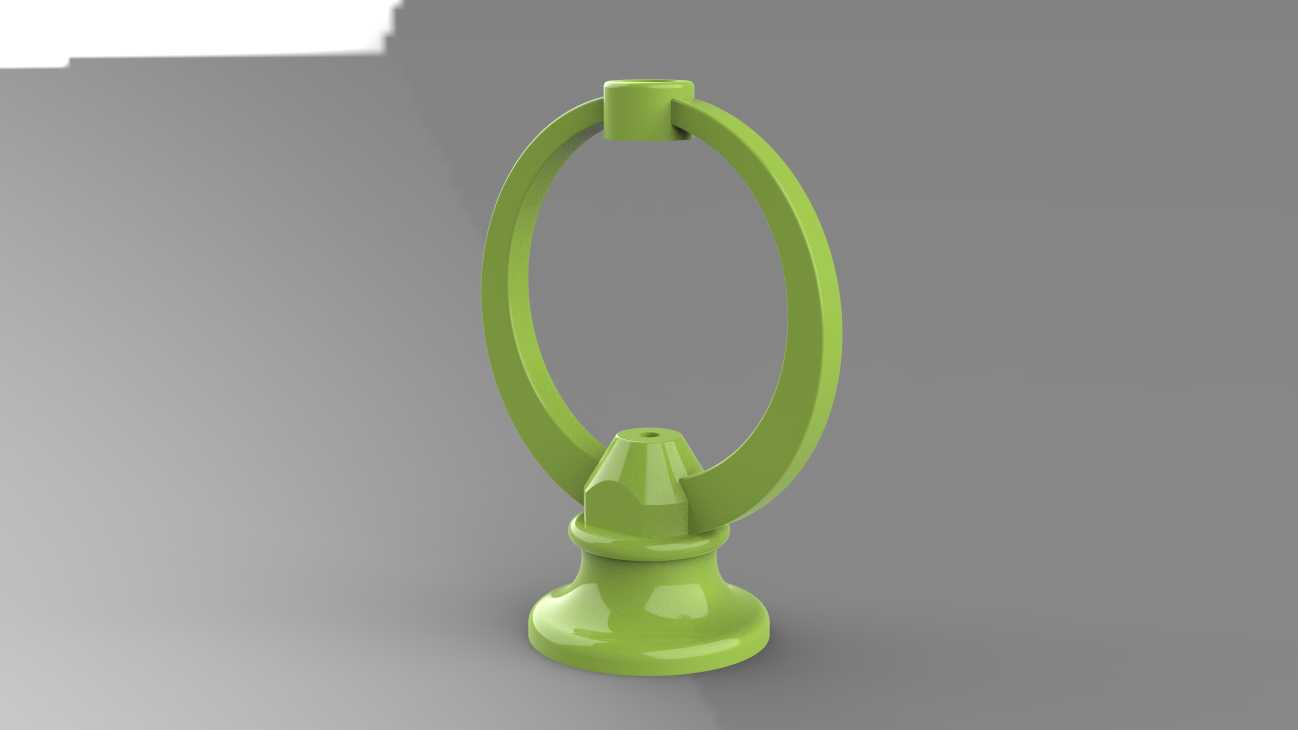

　　这类环形铰接基座构件，常应用在需要小角度俯仰调节的轻型支撑场景中，比如小型桌面检测设备的镜头支撑座、工位辅助照明的角度调节支架、实验室小型流体管路的换向支撑结构，部分便携类检测仪器的探头调节支架也会采用类似结构，核心是依靠环形架与上下铰接点的配合，实现中部搭载部件的角度偏转调整，不需要额外加装复杂的回转支承，依靠构件自身的结构配合就能完成±45度范围内的角度调节，结构紧凑占用安装空间小，适合对安装体积有严格限制的轻型设备场景。从结构功能来看，底部的扩径法兰式基座是整个构件的安装基准，底面设计为平整贴合面，能够通过三个均布的沉头安装孔固定在设备台面或者支架立面上，基座上部的凸台是下铰接点的承载位置，和环形架下端的凹孔配合，

　　形成下部转动副；环形架顶部的短圆柱凸台是上铰接点，用来和外部的固定压盖或者上支架配合，形成上部转动副，两个铰接点保持同轴度，就能保证环形架绕固定轴线顺畅转动，不会出现卡滞或者偏磨的问题。环形架本身为等截面椭圆环结构，截面采用圆角矩形设计，相比圆形截面拥有更好的抗扭刚度，在搭载0.5kg以内的轻型部件时，不会出现环形架侧向变形导致的转动卡滞，环体内侧预留的安装位可以直接固定小型传感器、照明模块或者导流喷头，不需要额外加装转接支架，进一步压缩整体结构的占用空间。设计这类构件的时候，首先要确定的是上下铰接点的同轴度公差，通常要控制在0.05mm以内，否则装配后会出现转动阻力过大，长期使用后铰接位置出现偏磨，导致调节精度下降；

　　基座部分的安装孔位置度要控制在0.1mm以内，保证和安装台面的孔位精准对齐，避免强行装配带来的基座内应力，长期使用后出现基座变形。环形架的截面尺寸需要根据搭载负载计算确定，当搭载负载在0.3kg以内时，环体截面厚度取4mm即可满足刚度要求，宽度取8mm就能保证环体不会出现侧向弯曲；如果负载提升到0.8kg，截面厚度需要提升到6mm，宽度提升到10mm，同时要在环体和上下铰接点的连接位置做圆角过渡，避免应力集中导致的连接位置断裂，过渡圆角半径通常取1.5mm，能够有效分散铰接位置的集中应力。安装边界方面，这类构件的基座底面直径通常控制在40mm到60mm之间，不需要过大的安装平面，在狭小的设备台面或者支架侧壁上都能完成固定；

　　环形架的最大外轮廓尺寸根据偏转角度确定，当需要实现±45度偏转时，环体的长轴尺寸控制在80mm到120mm之间，偏转过程中不会和周边的设备构件发生干涉，设计时需要预留2mm以上的安全间隙，避免加工误差或者装配偏差导致转动时出现碰撞。铰接位置的配合间隙通常取0.02mm到0.04mm，间隙过小会导致转动阻力大，在有少量粉尘的车间环境下容易卡滞，间隙过大会导致调节时出现旷量，影响搭载部件的位置精度，配合面的表面粗糙度要达到Ra1.6，降低转动过程中的摩擦阻力，不需要额外加装轴承，依靠塑料或者铝合金材质自身的耐磨特性就能满足上万次的调节使用寿命，如果应用在频繁调节的场景，可以在铰接孔内镶嵌聚四氟乙烯衬套，进一步提升耐磨性能，延长构件的维护周期。这类构件通常采用ABS或者尼龙材质注塑成型，小批量定制场景也可以采用铝合金6061铣削加工，注塑成型时要注意环形架的浇口位置设置在环体的侧面，避免浇口痕迹影响铰接配合面的精度，同时要控制成型后的翘曲变形，保证环体的圆度公差在0.1mm以内，避免变形导致的转动不畅。实际应用中，这类结构相比传统的单臂铰接支架，拥有更好的受力对称性，搭载部件的重心落在两个铰接点的连线上，调节时不会出现偏重导致的自行下坠问题，不需要额外加装阻尼结构就能实现任意角度的悬停，大幅简化了整体结构的零件数量，降低装配复杂度和生产成本，在小型自动化设备、实验室仪器、民用小家电的角度调节结构中都有很高的应用价值。
