带双耳安装座侧通式法兰连接阀体结构

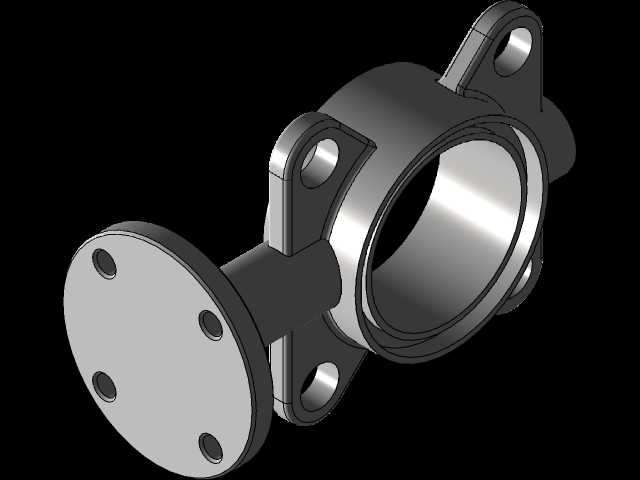

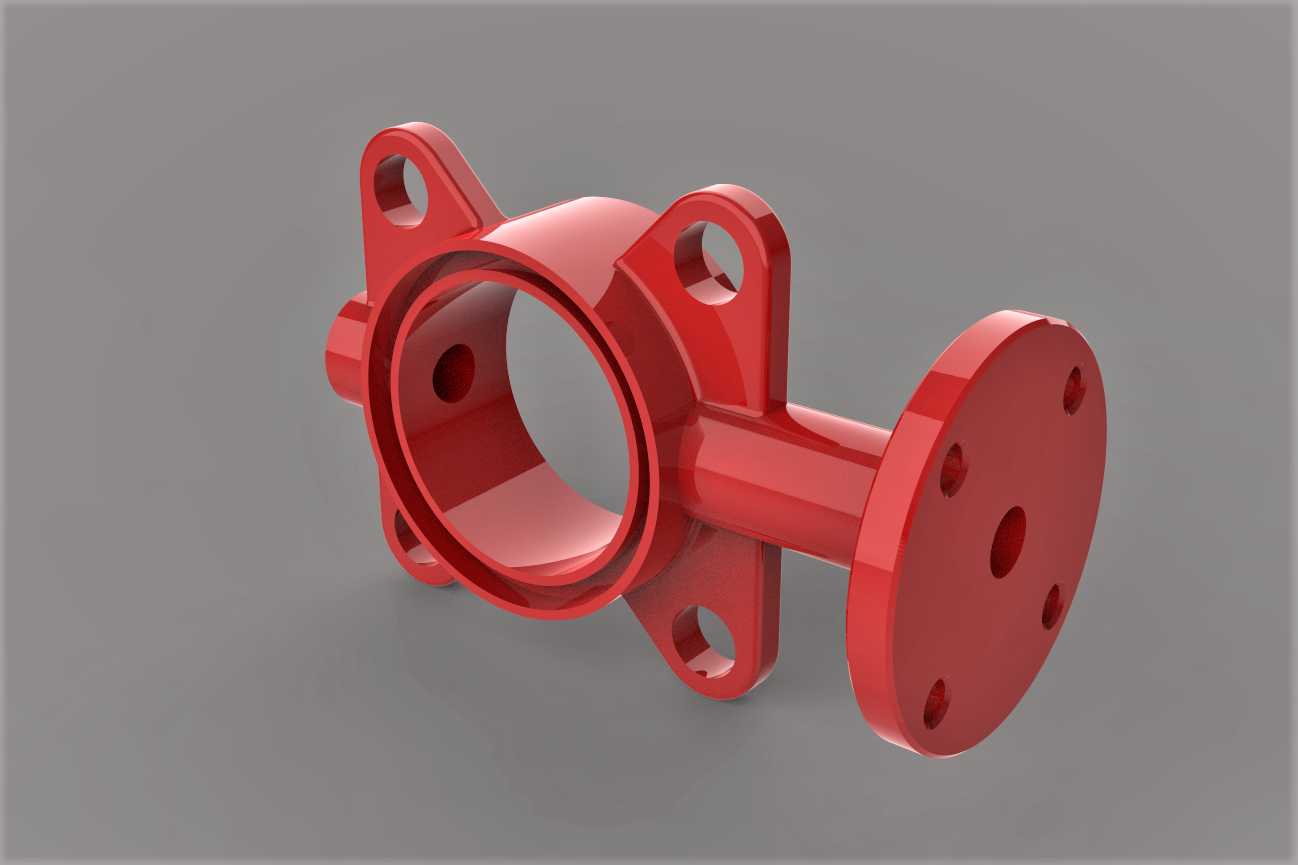

　　这类带侧接法兰的双耳安装式阀体结构，常见于中低压流体输送管路的支路分流场景，在小型液压站回路、气动控制管线、民用供水支路以及小型化工流体输送支线中都有广泛适配空间，区别于常规直通式法兰阀件，它的核心设计逻辑是在主通腔侧部预留垂直方向的外接通道，可直接对接压力表、泄压支路或者旁通控制元件，省去了管路中额外加装三通接头的工序，能有效缩减管路装配的总长度，降低多接头带来的泄漏风险点。从结构设计细节来看，主体采用一体化铸造成型后做机加工处理，主通腔为等径直筒结构，两端分别设置连接结构：一端为带四个均布安装孔的圆形法兰盘，法兰密封面预留了标准密封槽位，可适配平垫或者O型圈密封，安装孔的孔位公差严格匹配对应通径的管路法兰标准，

　　确保对接时螺栓可顺利穿入无卡滞；另一端的双耳安装座是整个结构的受力核心，两个对称分布的带孔耳座与主腔体做圆弧过渡连接，过渡圆角半径经过受力校核，可避免管路振动带来的应力集中开裂问题，耳座上的安装孔为沉孔设计，装配时螺栓头可完全沉入孔内，不会突出安装面干涉周边管线排布。侧部的外接通道同样采用法兰式连接结构，通道内径根据支路流量需求做了缩径处理，既保证支路流体通流能力满足设计要求，又不会过度削弱主腔体的结构强度，通道与主腔体的相贯线位置做了圆角打磨处理，减少流体流经时的紊流阻力，降低长期输送带杂质流体时的冲蚀磨损速率。在安装边界尺寸设计上，主法兰盘的外圆直径、耳座安装孔的中心距、侧接法兰的伸出长度都做了严格的尺寸链校核，

　　确保安装时不会与周边的管路支架、相邻阀件产生空间干涉，耳座的安装平面与主法兰端面的垂直度公差控制在机械加工IT7级精度范围内，保证装配后整个阀件的受力均匀，不会出现单侧密封面压合不实导致的泄漏问题。结构壁厚设计上，主腔体壁厚根据公称压力等级做了等强度设计，法兰盘位置的壁厚略大于腔体壁厚，抵消螺栓预紧力带来的局部压应力，耳座位置因为要承受整个阀件的重量以及管路振动带来的交变载荷，壁厚在主腔体基础上做了20%的加厚处理，同时在耳座与腔体连接位置增设了加强筋结构，进一步提升结构的抗疲劳强度。从实际使用场景的适配性来看，这种结构的阀件可直接通过双耳座固定在设备侧壁或者管路支架上，不需要额外加装固定管卡，主通路对接主管道，

　　侧通路可直接安装压力检测元件或者小型控制阀，在紧凑型液压动力单元的阀组集成、小型净水设备的管路分流、车间压缩空气支路的取气点布置中，都能大幅降低装配复杂度，减少管路接头数量，提升整个管路系统的运行可靠性。设计过程中需要重点关注相贯线位置的应力分布，通过有限元分析验证在额定工作压力下，相贯线位置的最大应力值低于材料许用应力的70%，同时要考虑流体流经时的流阻特性，避免通道转角位置出现直角结构导致的流阻骤增，所有密封面的表面粗糙度要达到Ra1.6以下，保证密封件压合后无微观泄漏通道，安装孔的位置度公差要控制在0.1mm以内，确保对接时的装配顺畅度。
