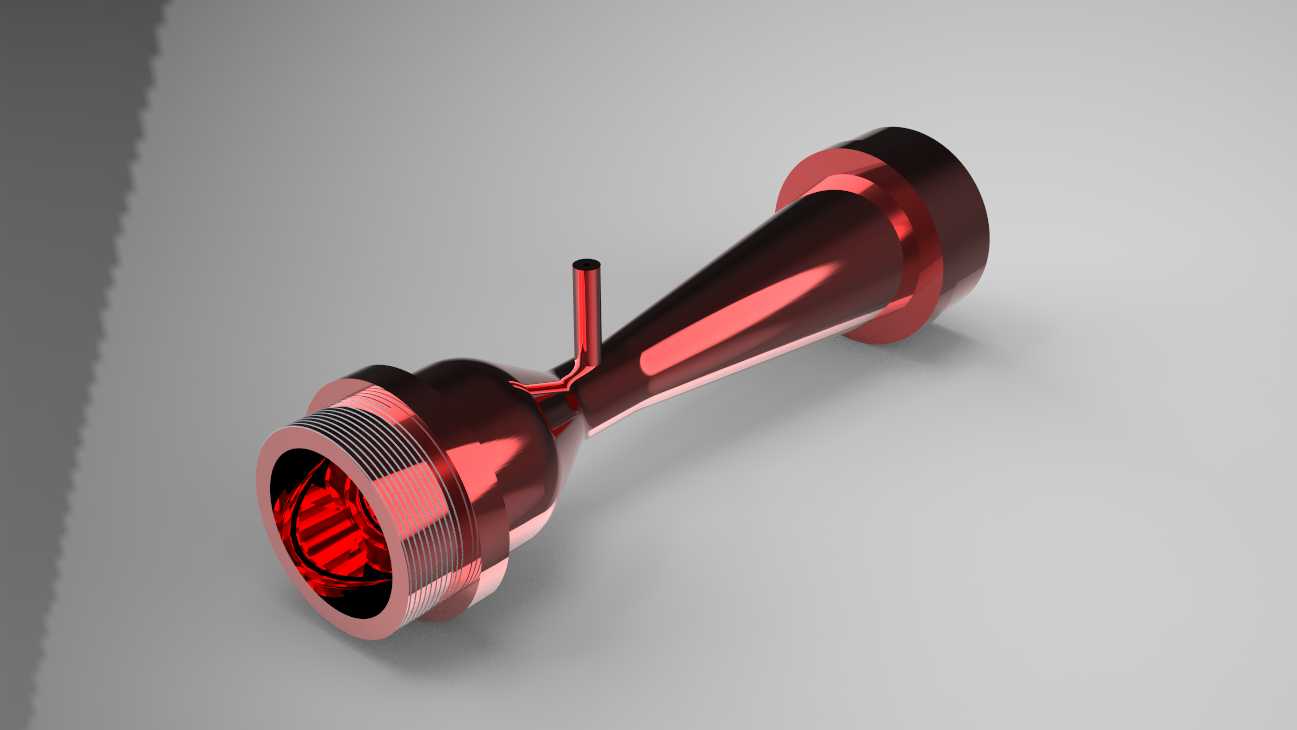

带侧接口内外螺纹连接金属接头结构

　　在流体输送管路系统、小型气动执行机构配套、实验台气路搭建这类场景里，这类带侧通接口的内外螺纹接头是很常见的转接零件，它的核心作用是实现主通路与侧支路的连通，同时靠两端的螺纹结构完成和上下游管路、设备接口的可靠密封连接，不用额外焊接或者做复杂的法兰对接，拆装维护的效率比传统焊接接头高不少。从结构设计逻辑来看，主体采用渐扩式锥段过渡，不是等径直筒结构，这种设计首先是考虑流体在通路里的流速变化，当介质从大端内螺纹接口进入后，顺着锥面逐步缩径到小端外螺纹接口，流道截面平滑过渡，能减少直角转弯带来的局部压损，避免介质在腔体内形成涡流区，尤其是输送带微小颗粒的流体或者低压气体时，这种流线型腔体能降低颗粒沉积、流阻过大的问题。

　　侧部的小直径接口垂直布置在锥段侧壁，位置选在锥段中后段，既不会和两端的螺纹安装空间产生干涉，也能保证侧支路引出时，主通路的介质流动不会对侧路造成直接冲击，侧接口同样采用外螺纹结构，方便对接小直径的仪表管路或者泄压支路。两端的螺纹分别做了内外牙设计，大端是内螺纹，用来对接带外螺纹的上游管路端，小端是外螺纹，用来拧入带内螺纹的下游设备接口，螺纹的牙型采用标准连接牙，加工时预留了足够的啮合长度，保证连接后不会因为管路振动出现松脱，螺纹根部还做了微小的退刀槽结构，既方便车削加工时退刀，也能避免螺纹末端应力集中，在长期受管路内压或者外部拉扯力时出现裂纹。从安装边界来看，大端的外轮廓做了六角形的拧动接触面？不对，

　　看模型的大端外圆是带防滑棱的圆柱结构，方便用管钳或者扳手夹持施力，安装时不需要额外做夹持位加工，小端的外螺纹根部有一圈凸台限位，当外螺纹拧入对应接口到位后，凸台端面会和对接面贴合，起到轴向定位的作用，保证螺纹啮合长度刚好达到设计值，不会因为拧入过深顶坏对接件内部结构，也不会因为拧入深度不够导致密封失效。侧接口的长度控制得比较短，安装后不会突出主体太多，避免在紧凑的管路排布里和相邻零件产生碰撞，侧接口的根部和主体锥面做了圆角过渡，不是直角相接，这个细节是为了降低焊接？不，这个是一体加工的零件，圆角过渡是为了减少加工时的应力集中，同时让介质在主路和侧路分流时更顺畅，不会在转角处形成滞流区。实际使用的时候，这类接头常用在低压气动系统、

　　小型流体实验装置、设备冷却回路里，比如在小型真空发生装置的气路里，主通路走压缩空气，侧接口可以接真空压力表或者负压支路，靠螺纹连接的密封性就能满足低压工况的使用要求，不需要额外加密封焊，后期要更换支路配件或者调整管路走向时，直接拧开螺纹就能操作，比一体焊接的管路配件灵活性高很多。设计的时候还要考虑安装时的操作空间，主体的最大外径出现在大端位置，安装时要预留足够的扳手转动空间，小端的外径比大端小，拧入的时候可以从大端施力，不用在小端位置预留操作空间，适合安装在空间比较局促的设备内部腔室里。另外，零件的表面做了光亮的金属处理，一方面是提升材料的防锈能力，另一方面也方便日常巡检时观察表面有没有裂纹、渗漏的痕迹，要是有介质渗漏，光亮表面上的液痕会很明显，能快速发现故障点。从加工角度来说，整个零件可以采用棒料一体车削成型，不需要拼接焊接，螺纹部分可以在车床上一次装夹完成加工，保证两端螺纹的同轴度，避免安装后出现别劲、密封不严的问题，侧接口可以在车完主体后，用铣床或者钻床加工出侧孔，再车出外螺纹，加工工序不复杂，适合批量生产。
